Steuerfunktion; Steuermedium Anschließen; Gewinde Der Steuermediumanschlüsse - Gemü 550 Original Einbau- Und Montageanleitung

Steuerfunktion

1 (NC)
2 (NO)
3 (DA)
8 (in Ruhestellung geöff net)
+ = vorhanden / - = nicht vorhanden (Anschlüsse 2 / 4
siehe Bilder oben)
550
Anschluss 2
Steuerfunktion 1
Anschluss 4
Anschluss 2
Steuerfunktion 2, 3, 8
Anschlüsse
2 4
+ -
- +
+ +
+ +

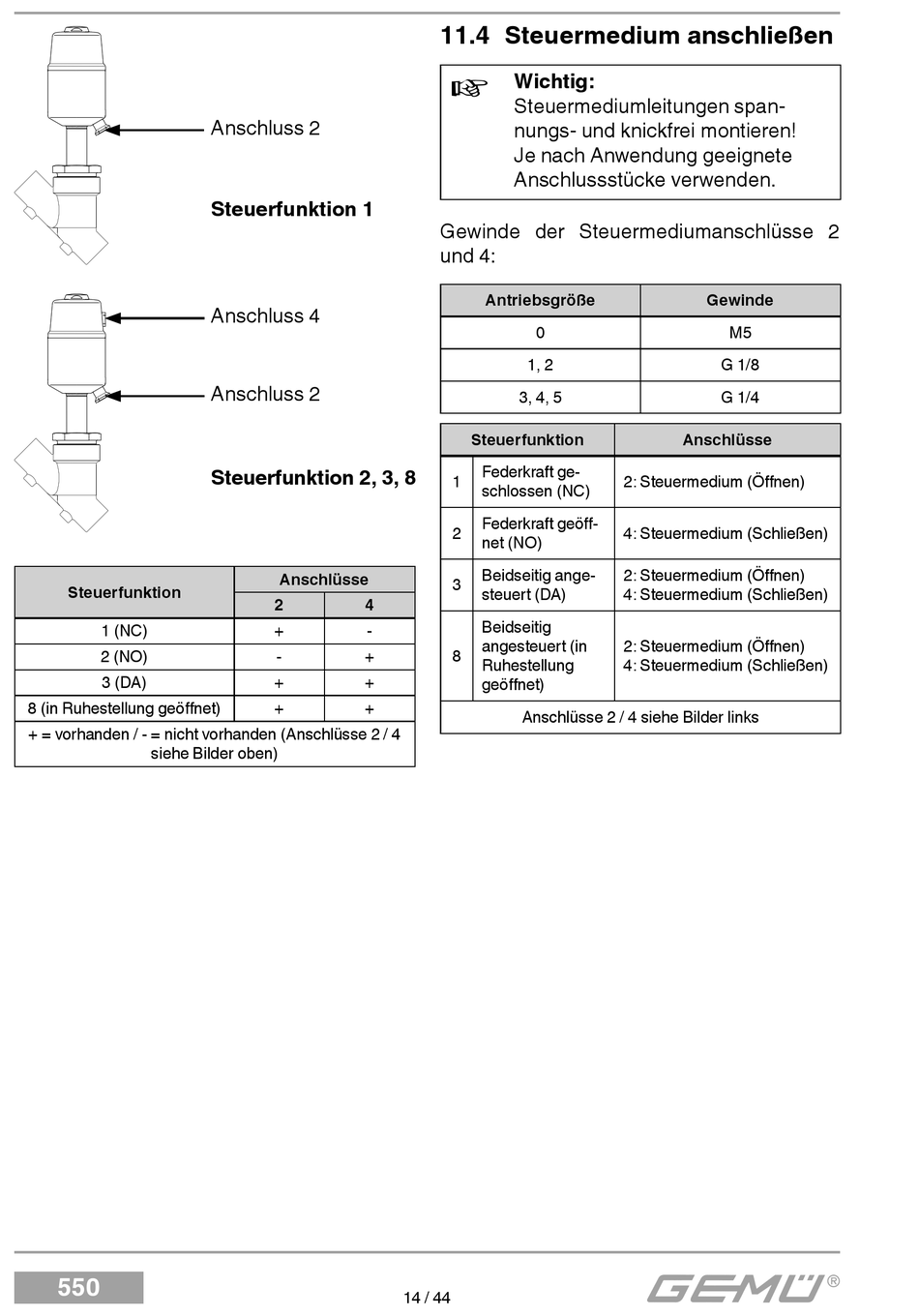

11.4 Steuermedium anschließen
Wichtig:
+
Steuermediumleitungen span-
nungs- und knickfrei montieren!
Je nach Anwendung geeignete
Anschlussstücke verwenden.
Gewinde der Steuermediumanschlüsse 2
und 4:
Antriebsgröße
0
1, 2
3, 4, 5
Steuerfunktion
Federkraft ge-
1
schlossen (NC)
Federkraft geöff -
2
net (NO)
Beidseitig ange-
3
steuert (DA)
Beidseitig
angesteuert (in
8
Ruhestellung
geöff net)
Anschlüsse 2 / 4 siehe Bilder links
14 / 44
Gewinde
M5
G 1/8
G 1/4
Anschlüsse
2: Steuermedium (Öff nen)
4: Steuermedium (Schließen)
2: Steuermedium (Öff nen)
4: Steuermedium (Schließen)
2: Steuermedium (Öff nen)
4: Steuermedium (Schließen)
