Gemü SUPM SUMONDO Betriebsanleitung Seite 51

Anhang / Appendix

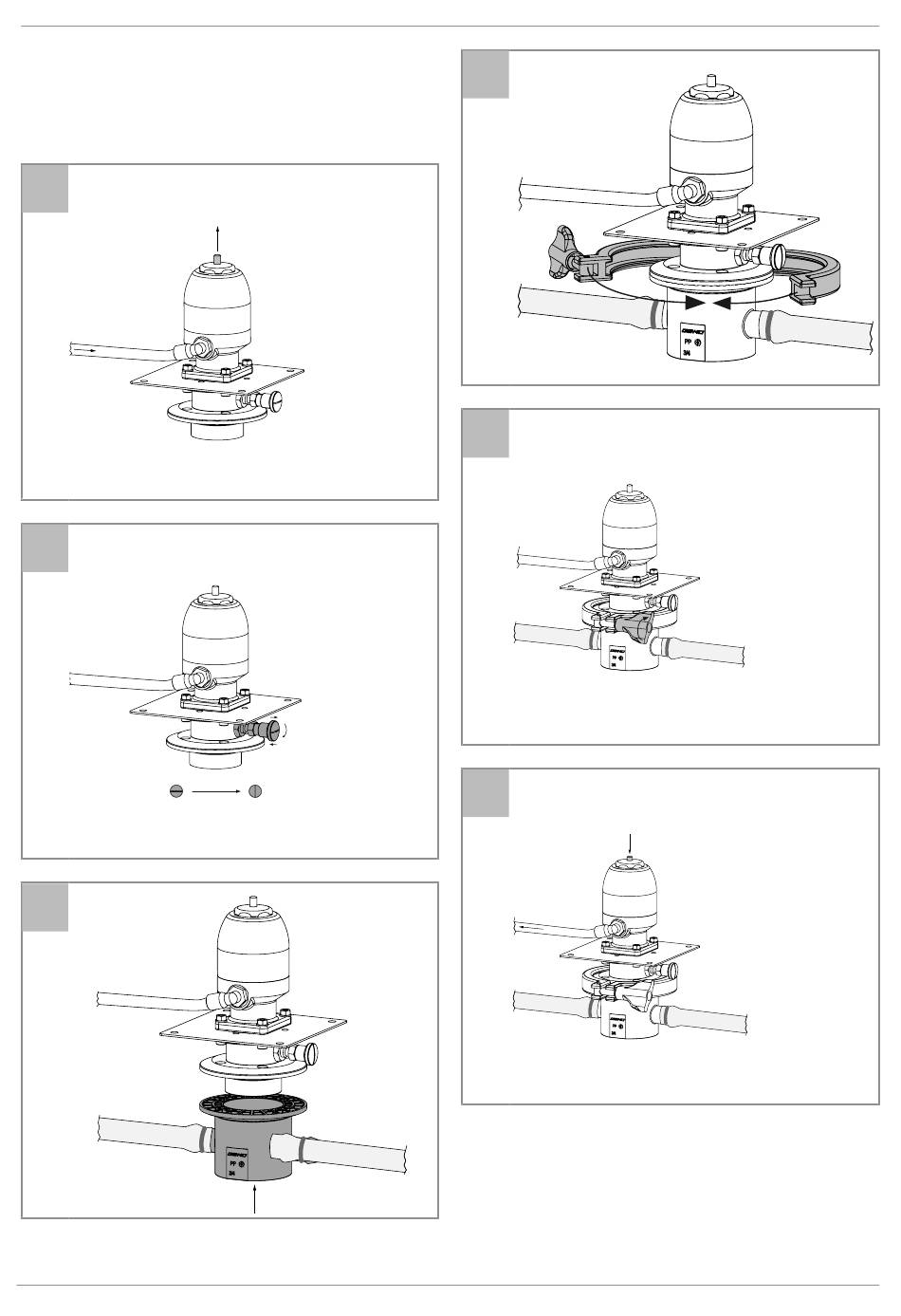

Montage SUMONDO SUPM / Assembling the
SUMONDO SUPM
Steuerfunktion 1 / Control function 1
1
2
3
www.gemu-group.com
Antrieb öffnen
Open the ac-
tuator
Rastbolzen
leicht heraus-
ziehen, drehen
und wieder
einrasten las-
sen.
Pull out the in-
dexing plunger
90°
slightly, turn it
and let it enga-
ge again.
51 / 56
4
5
6
Anhang / Appendix
Anzugsdreh-
moment: 4 Nm
Tightening tor-
que: 4 Nm
Antrieb schlie-
ßen
Close the ac-
tuator
GEMÜ SUPM
