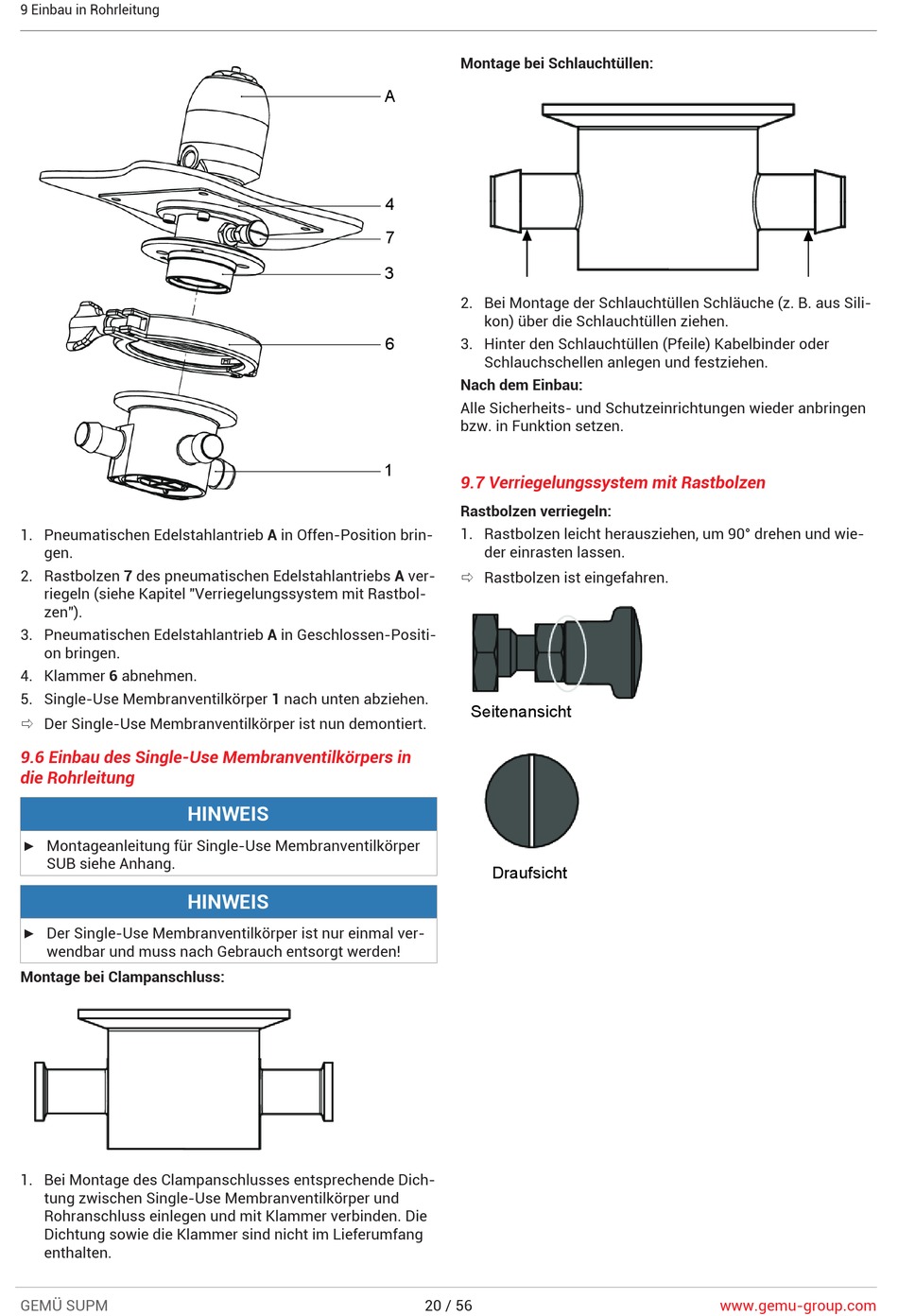

9 Einbau in Rohrleitung
1. Pneumatischen Edelstahlantrieb A in Offen-Position brin-
gen.
2. Rastbolzen 7 des pneumatischen Edelstahlantriebs A ver-
riegeln (siehe Kapitel "Verriegelungssystem mit Rastbol-
zen").
3. Pneumatischen Edelstahlantrieb A in Geschlossen-Positi-
on bringen.
4. Klammer 6 abnehmen.
5. Single-Use Membranventilkörper 1 nach unten abziehen.
ð Der Single-Use Membranventilkörper ist nun demontiert.
9.6 Einbau des Single-Use Membranventilkörpers in
die Rohrleitung
HINWEIS
▶ Montageanleitung für Single-Use Membranventilkörper
SUB siehe Anhang.
HINWEIS
▶ Der Single-Use Membranventilkörper ist nur einmal ver-
wendbar und muss nach Gebrauch entsorgt werden!
Montage bei Clampanschluss:
1. Bei Montage des Clampanschlusses entsprechende Dich-
tung zwischen Single-Use Membranventilkörper und
Rohranschluss einlegen und mit Klammer verbinden. Die
Dichtung sowie die Klammer sind nicht im Lieferumfang
enthalten.
GEMÜ SUPM
Montage bei Schlauchtüllen:
A
4
7
3
2. Bei Montage der Schlauchtüllen Schläuche (z. B. aus Sili-
kon) über die Schlauchtüllen ziehen.
6
3. Hinter den Schlauchtüllen (Pfeile) Kabelbinder oder
Schlauchschellen anlegen und festziehen.
Nach dem Einbau:
Alle Sicherheits- und Schutzeinrichtungen wieder anbringen
bzw. in Funktion setzen.
1
9.7 Verriegelungssystem mit Rastbolzen
Rastbolzen verriegeln:
1. Rastbolzen leicht herausziehen, um 90° drehen und wie-
der einrasten lassen.
ð Rastbolzen ist eingefahren.

Seitenansicht

Draufsicht

20 / 56
