Steuerfunktion 3

Beidseitig angesteuert (DA):
Ruhezustand des Ventils: keine defi nierte
Grundposition. Öff nen und Schließen des
Ventils durch ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2: Öff -
nen / Anschluss 4: Schließen).
Steuer-
funktion
1 (NC)
2 (NO)
3 (DA)
+ = vorhanden / - = nicht vorhanden
(Anschlüsse 2 / 4 siehe Bilder links)
10.3 Steuermedium anschließen
Wichtig:
Steuermediumleitungen span-
nungs- und knickfrei montieren!
Je nach Anwendung geeignete
Anschlussstücke verwenden.
Gewinde des Steuermediumanschlusses:
G1/4

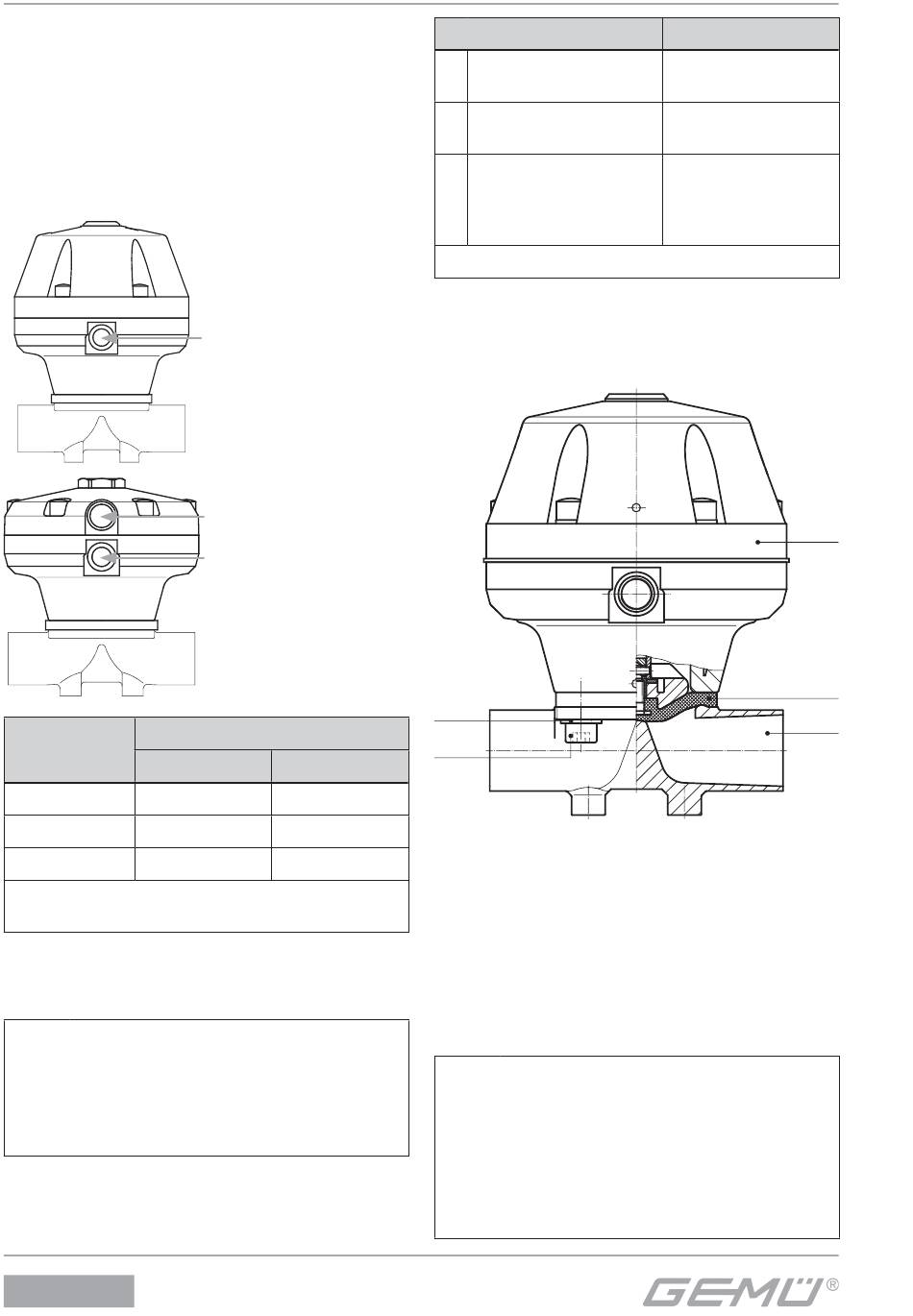

695_us
Anschluss 2
Steuerfunktion 1
Anschluss 4
Anschluss 2
Steuerfunktion 2 + 3
Anschlüsse
2 4
+ -
- +
+ +
Steuerfunktion
Federkraft geschlossen
1
(NC)
Federkraft geöff net
2
(NO)
Beidseitig angesteuert
3
(DA)
Anschlüsse 2 / 4 siehe Bilder links
11 Montage / Demontage
von Ersatzteilen
19
18
11.1 Demontage Ventil
(Antrieb vom Körper lösen)
1. Antrieb A in Off en-Position bringen.
2. Antrieb A vom Ventilkörper 1
demontieren.
3. Antrieb A in Geschlossen-Position
bringen.
Wichtig:
Nach Demontage alle Teile von Ver-
schmutzungen reinigen (Teile dabei
nicht beschädigen). Teile auf Be-
schädigung prüfen, ggf. auswech-
seln (nur Originalteile von GEMÜ
verwenden).
12 / 44
Anschluss
2: Steuermedium
(Öff nen)
4: Steuermedium
(Schließen)
2: Steuermedium
(Öff nen)
4: Steuermedium
(Schließen)
A
2
1
