11 Pneumatische Anschlüsse
HINWEIS
Dichtmittel!
▶ Das Dichtmittel ist nicht im Lieferumfang enthalten.
Nur geeignetes Dichtmittel verwenden.
●
HINWEIS
Verbindungselemente!
▶ Die Verbindungselemente sind nicht im Lieferumfang
enthalten.
Nur Verbindungselemente aus zulässigen Werkstoffen
●
verwenden.
Zulässiges Anzugsdrehmoment der Schrauben beach-
●
ten.
1. Dichtmittel bereithalten.
2. Einbauvorbereitungen durchführen (siehe Kapitel "Ein-
bauvorbereitungen").
3. Auf saubere und unbeschädigte Dichtflächen und An-
schlussflansche achten.
4. Flansche vor Verschrauben sorgfältig ausrichten.
5. Das Produkt mittig zwischen Rohrleitungen mit Flan-
schen einklemmen.
6. Dichtungen zentrieren.
7. Ventilflansch und Rohrflansch mit geeignetem Dichtmittel
und passenden Schrauben verbinden.
8. Alle Flanschbohrungen nutzen.
9. Schrauben über Kreuz anziehen.
10. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
GEMÜ 532Z

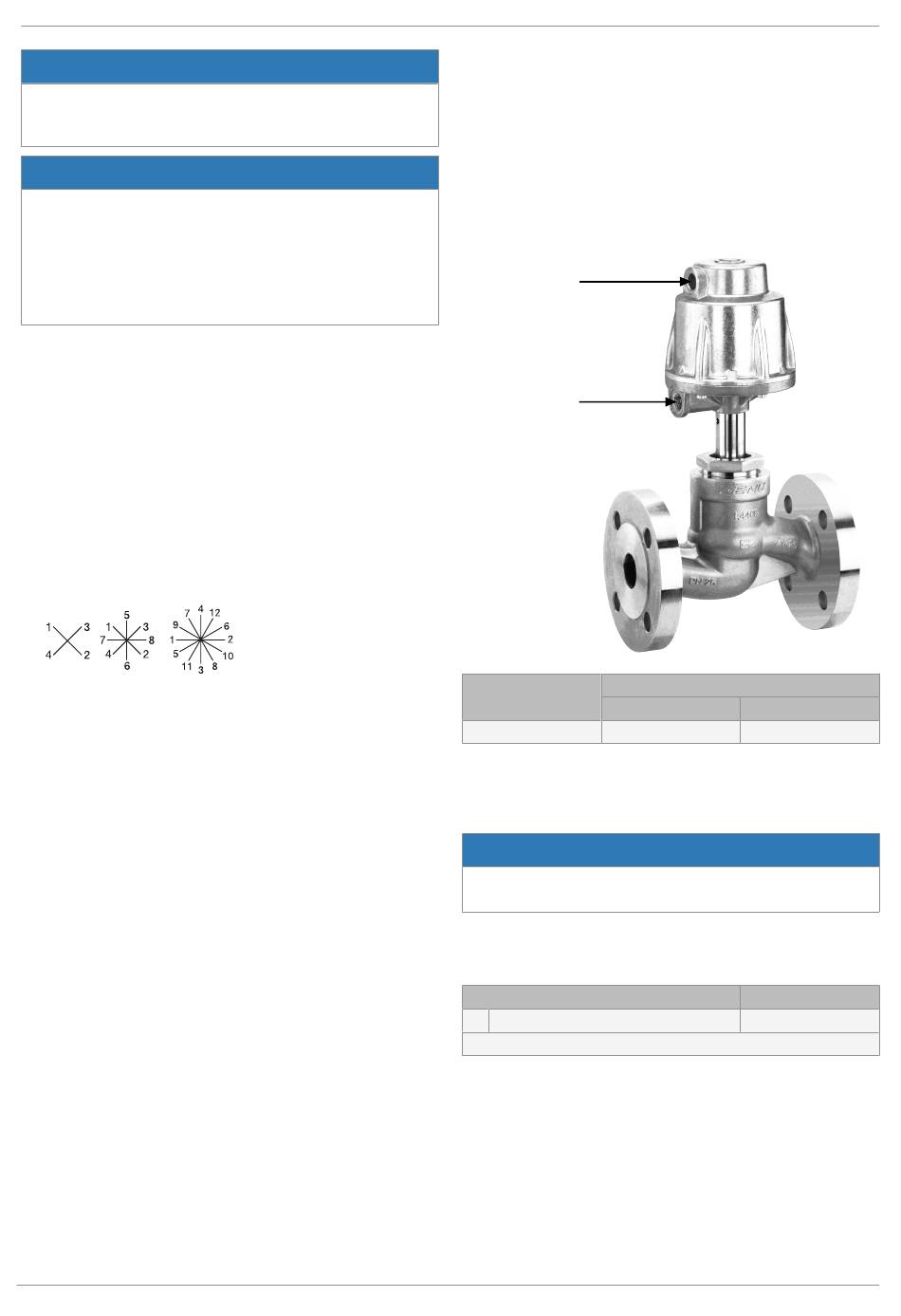

11 Pneumatische Anschlüsse
Das Produkt hat 2 Steuermediumanschlüsse.
11.1 Steuerfunktion
Folgende Steuerfunktion ist verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC)
Ruhezustand des Ventils: durch Federkraft geschlossen. An-
steuerung des Ventils siehe Kapitel "Funktionsbeschreibung".
Steuermedium-
anschluss R
Steuermedium-
anschluss V
Steuerfunktion
1 (NC)
11.2 Steuermedium anschließen
1. Steuermediumleitungen spannungs- und knickfrei mon-
tieren.
▶ Die Steuermediumanschlüsse sind um 360° drehbar. Die
Position der Steuermediumanschlüsse ist beliebig.
2. Je nach Anwendung geeignete Anschlussstücke verwen-
den.
Gewinde der Steuermediumanschlüsse: G1/4
Steuerfunktion
1
Federkraft geschlossen (NC)
Anschlüsse V / R siehe Kapitel "Steuerfunktion"
18 / 28
Anschlüsse
V
Voller Hub
Reduzierter Hub
HINWEIS
Anschlüsse
V und R
