9 Einbau in Rohrleitung

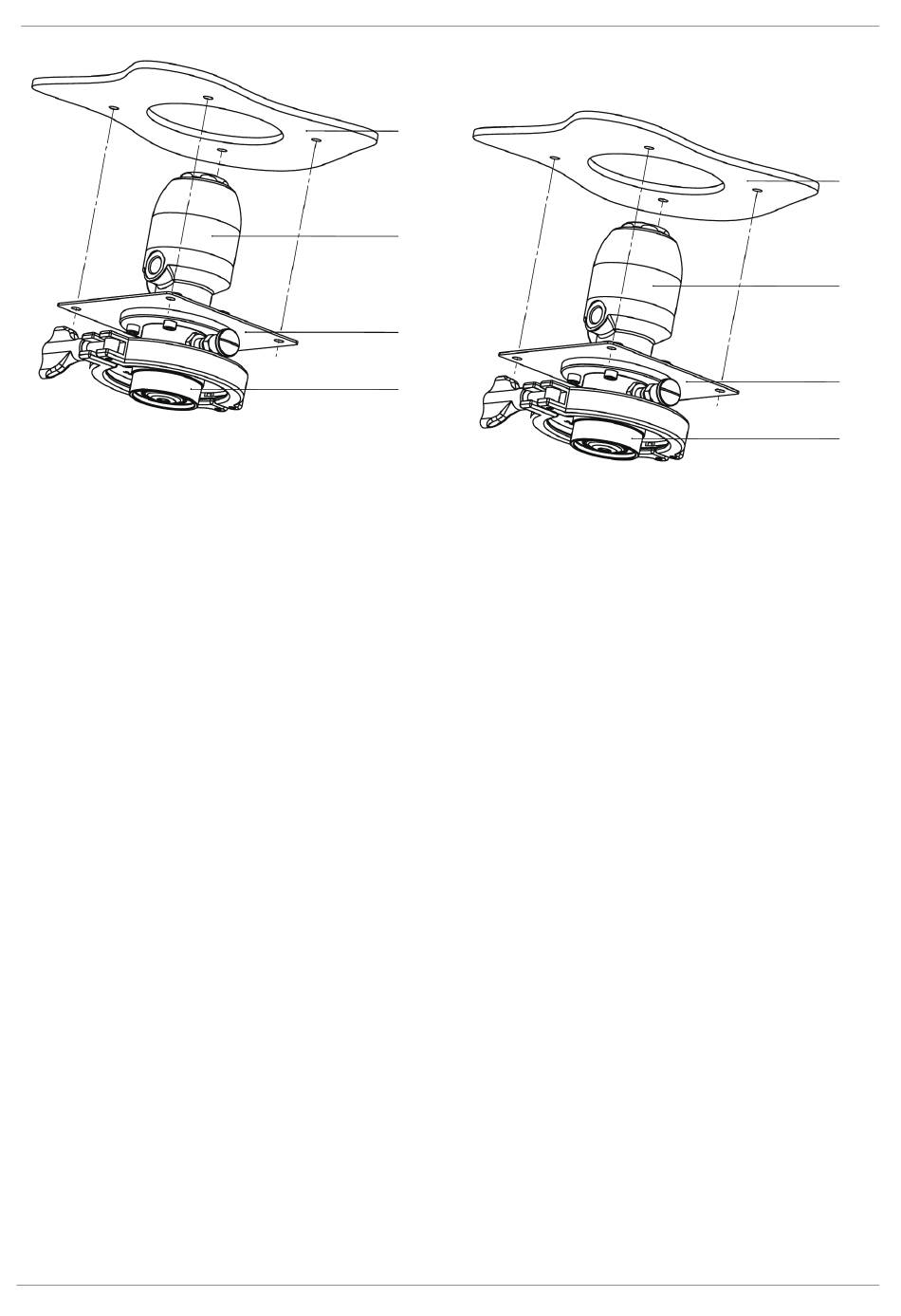

Abb. 2: Montage des pneumatischen Edelstahlantriebs in das
Gehäuse
3. Edelstahlantrieb A von unten durch die Aussparung des
Gehäuses 5 führen. Die Befestigungsplatte 4 des pneu-
matischen Edelstahlantriebs A muss bündig auf dem Ge-
häuse 5 aufliegen.
4. Befestigungsplatte 4 und Gehäuse 5 durch passende
Schrauben und Scheiben (nicht im Lieferumfang enthal-
ten) verbinden.
5. Steuermediumleitung anschließen und ggf. Zubehör auf
den pneumatischen Edelstahlantrieb A aufbauen.
GEMÜ SUPM
9.3 Demontage pneumatischer Edelstahlantrieb -
Gehäuse
5
A
4
3
Abb. 3: Demontage pneumatischer Edelstahlantrieb – Ge-
häuse
1. Pneumatischen Edelstahlantrieb A drucklos schalten.
2. Single-Use Membranventilkörper 1 demontieren.
3. Steuermediumleitung trennen und ggf. aufgebautes Zu-
behör vom pneumatischen Edelstahlantrieb A demontie-
ren.
4. Schrauben zwischen Befestigungsplatte 4 und Gehäuse 5
lösen.
5. Pneumatischen Edelstahlantrieb A durch die Aussparung
des Gehäuses 5 nach unten abziehen.
18 / 56
5
A
4
3
