look S96 Montageanleitung Seite 98

D

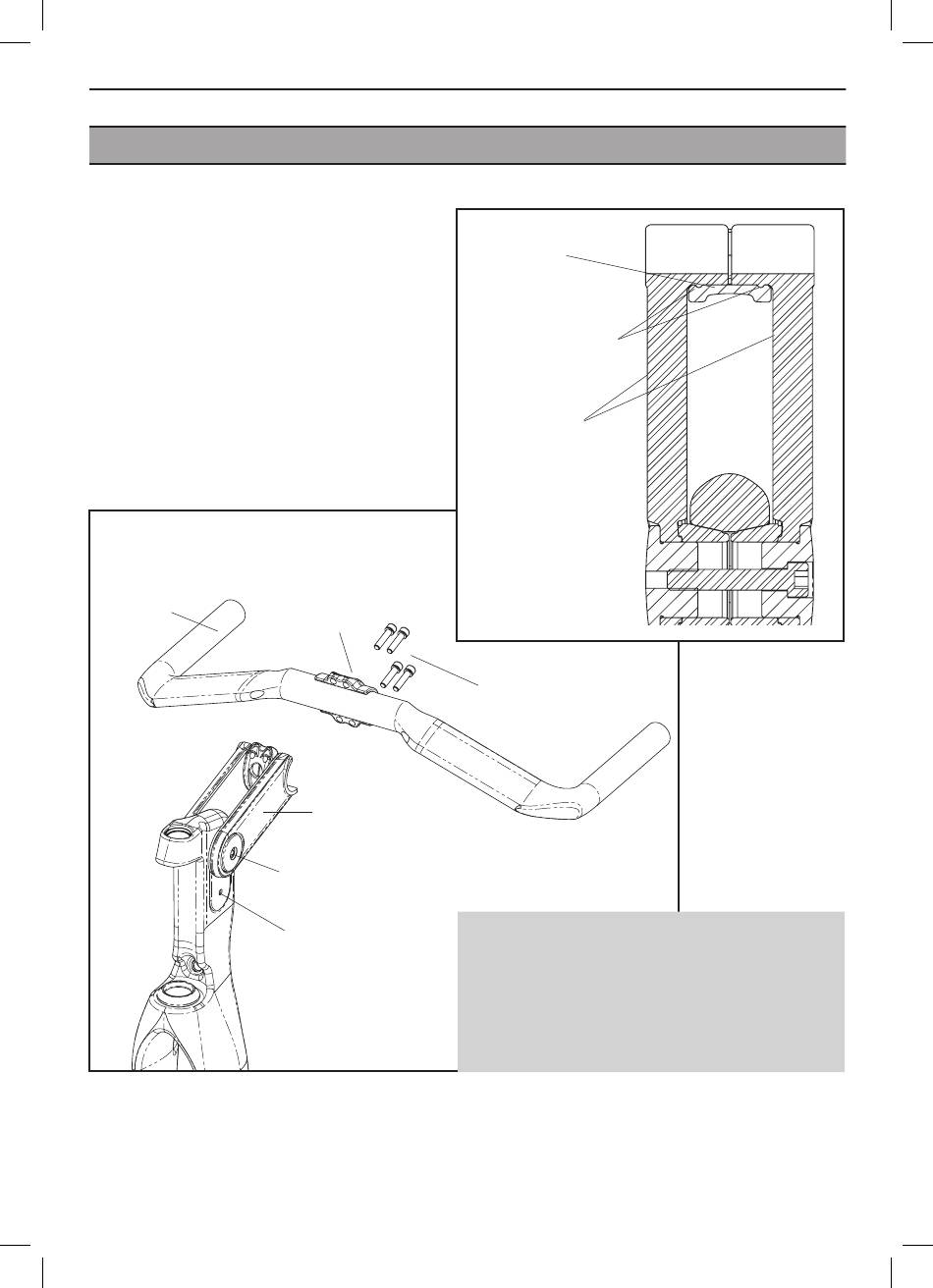

6. Die hintere Kappe aufsetzen. Die Nuten der
hinteren Kappe müssen auf den beiden Nasen
im hinteren Bereich der Arme sitzen (Abb. 16).
7. Nachdem die hintere Kappe eingesetzt ist,
den Lenker und die vordere Kappe montieren
(Abb. 17).
8. Die 4 Schrauben M5 x 22 in die vordere Kappe
einsetzen und sie mit maximal 6 Nm festziehen.
9. Anschließend die Schrauben M6 x 16 und
M6 x 35 zur Befestigung des Vorbaus auf der
Gabel gleichmäßig festziehen.
Drehmoment 8 Nm.
Abb. 17
Lenker
Aufgrund der 4 verschiedenen Vorbaulängen und den zwei möglichen Anbaupositionen,
bieten sich viele verschiedene Einstellmöglichkeiten. Falls notwendig die Montageschritte des
Vorbaus wiederholen, um die gewünschte Position zu erhalten.
98
Maximales
Kappe vorne
Montierte Arme mit
hinterer Kappe
Schraube M6 x 35
Schraube M6 x 16
Kappe hinten
Die Nuten der
hinteren Kappe auf
die Nasen des
rechten und linken
Armes setzen
Zusammengesetzter Arm
Abb. 16
4 Schrauben M5 x 22
Hinweis: Bei der Montage eines Lenkers mit
Ø 26mm, sind die mit dem Vorbau gelieferten
Reduzierhülsen verwenden. Die Hülsen auf
die Innenseite der Schelle setzen, damit sie
fest zwischen Schelle und Lenker sitzen.
