Montage Des Vorbaus; Explosionszeichnung Des Vorbaus Und Seiner Bauteile - look S96 Montageanleitung

D

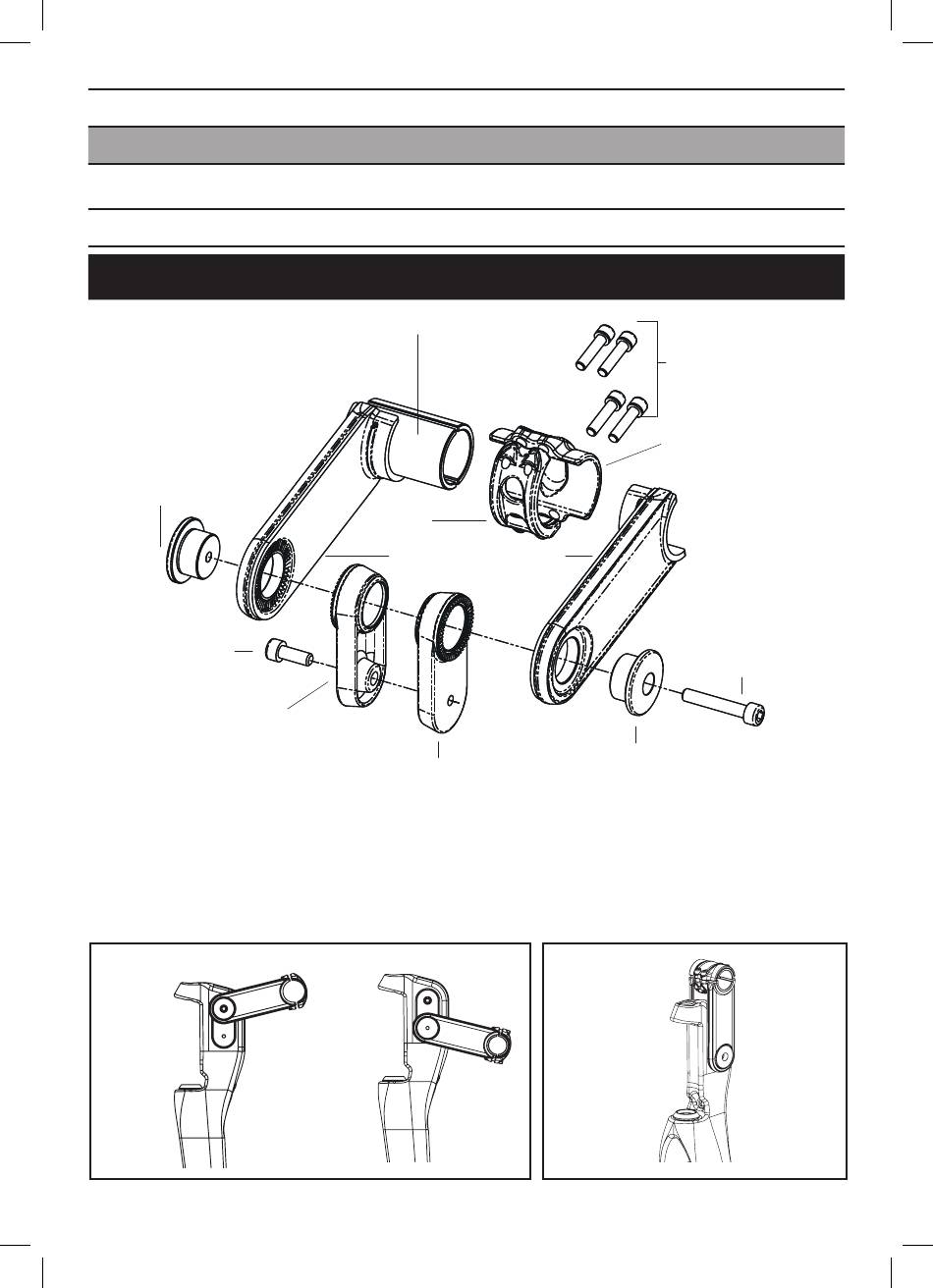

EXPLOSIONSZEICHNUNG DES VORBAUS UND SEINER BAUTEILE
Gewindescheibe
Schraube M6 x 16
Länglicher Flansch,
angefast
Es gibt vier verschiedene Vorbaulängen: L = 80 mm, 92,5 mm, 105 mm und 117,5 mm. Außerdem sind die
konischen Flansche wechselseitig montierbar, wodurch mit ein und demselben Vorbau hohe oder niedrige
Positionen eingestellt werden können (siehe Abb. 10). Die Positionen sind in der Drehung mit 7,5° indexiert. Die
höchste Position erhält man, wenn der Vorbau senkrecht steht (siehe Abb. 11). Nur größere Vorbauten oder
Vorbauten mit einer Größe von 92,5 mm können in der unteren Position und senkrecht montiert werden.
Abb. 10
Position
oben
96
MONTAGE DES VORBAUS
Reduzierhülsen
Kappe hinten
Zusammengesetzter Arm
Länglicher
Gewindeflansch
Position
unten
4 Schrauben M5 x 22
Kappe vorne
Schraube M6 x 35
Scheibe, angefast
Abb. 11
Vorbau in
senkrechter
Position
