look S96 Montageanleitung Seite 60

ES
Arandela
roscada
Tornillo M6x16
Brida alargada
laminada
Hay cuatro longitudes de potencia diferentes: L=80 mm, 92.5, 105 y 117.5. Además, las bridas
cónicas son reversibles, lo que permite obtener, con una misma potencia, posiciones bajas o
altas (ver la Fig. 10). Las posiciones son situables en ángulos de 7.5°. La posición más elevada
se obtiene cuando la potencia está en vertical (ver la Fig. 11). Sólo las potencias de tamaño
superior o igual a 92,5 mm se pueden fijar en posición baja y en vertical.
Fig. 10
Posición
alta
60
MONTAJE DE LA POTENCIA

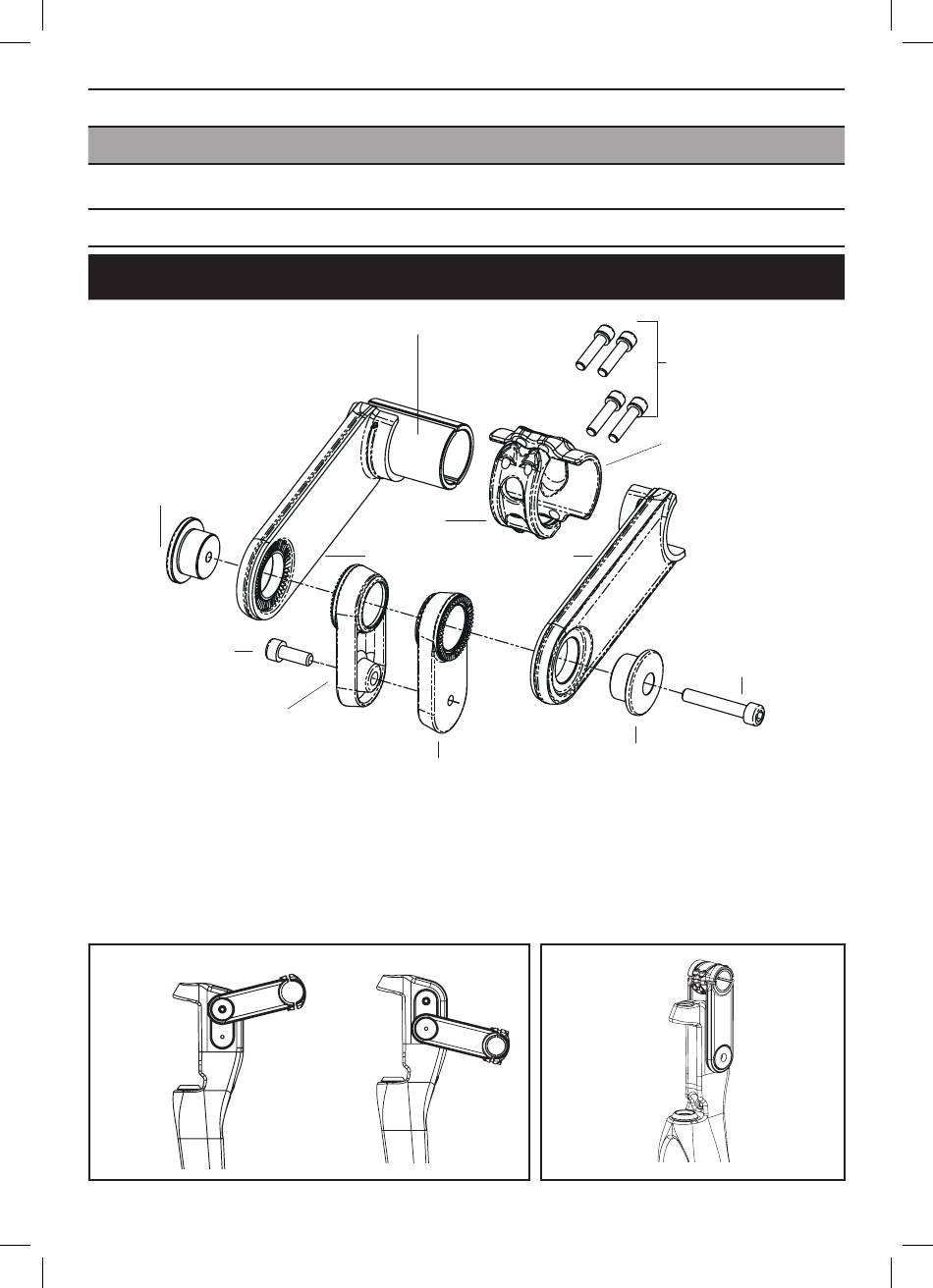

DESPIECE DE LA POTENCIA
Casquillos reductores
Tapa
trasera
Brazo de material compuesto
Brida alargada
roscada
Posición
baja
4 Tornillos M5x22
Tapa
delantera
Tornillo M6x35
Arandela laminada
Fig. 11
Potencia
en vertical
