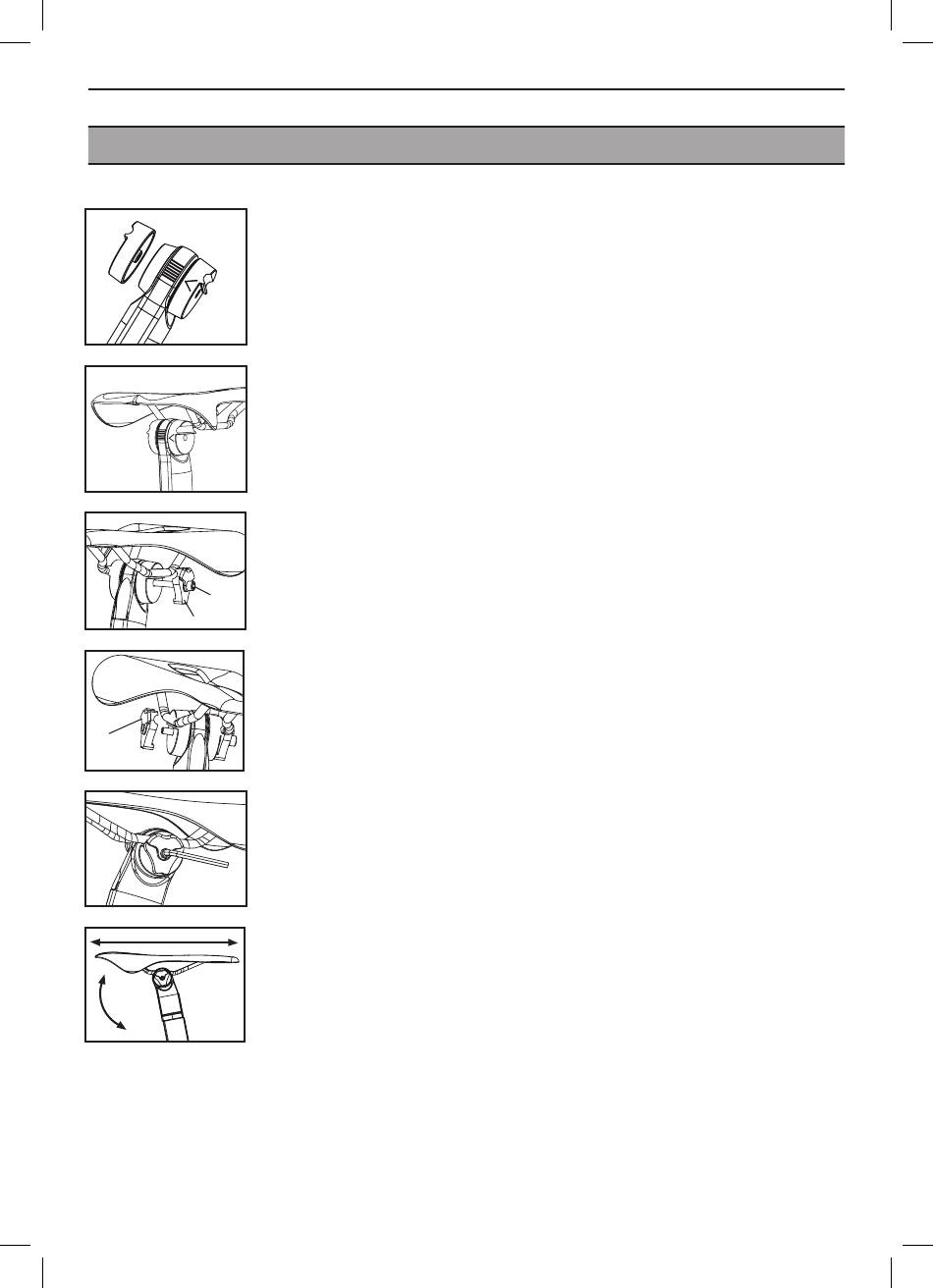

1 – Colocar las dos tuercas en el cabezal de la tija del sillín. Utilizar el
símbolo < grabado en la cazoleta cónica B para alinearlo con las marcas
de la tija del sillín.
2 – Sujetar las dos cazoletas cónicas y, luego, deslizar las guías del sillín
en las ranuras de las cazoletas cónicas.
3 – Engrasar ligeramente el roscado y la parte inferior de la cabeza del
tornillo E. Pasar el tornillo a través de la placa enroscable así como a
través de las dos cazoletas cónicas situadas en la tija
4 – Colocar la placa roscada A en el extremo del tornillo a fin de que las
ranuras se alineen con la guía del sillín.
5 – Atornillar el tornillo E en la placa roscada utilizando una llave allen
de 5 mm.
6 – Antes de apretar definitivamente el tornillo, ajustar el ángulo y la
posición del sillín a gusto del usuario.
7 – Apretar el conjunto por medio del tornillo E con el par recomendado
de 17N/m, mediante una llave allen de 5 mm.
