look S96 Montageanleitung Seite 13

FR
Grâce aux 3 élastomères de densité
différente il est possible d'augmenter ou de
réduire le confort sur le vélo.
ELASTOMERE NOIR : DUR
(95 shore)
ELASTOMERE ROUGE : INTERMEDIAIRE
(84 shore)
ELASTOMERE GRIS : SOUPLE
(64 shore)
1 - Dévisser complètement la vis A en utilisant
une clé 6 pans creux de 4mm.
2 - Retirer le bouchon F.
3 - Faire glisser vers le bas de l'E-post les 2
tampons ainsi que les 2 entretoises.
4 - Retirer l'élastomère en le faisant glisser
vers le bas de l'E-post.
5 - Ne pas retirer la rondelle d'appui.
6 - Insérer un nouvel élastomère par le bas
de l'E-post
7 - Insérer sans changer l'ordre 1 entretoise,
et 1 tampon, puis une nouvelle fois 1 entretoise
et 1 tampon.
8 - Insérer le bouchon
9 - Visser la vis A dans le bouchon en utilisant
une clé 6 pans creux de 4mm.

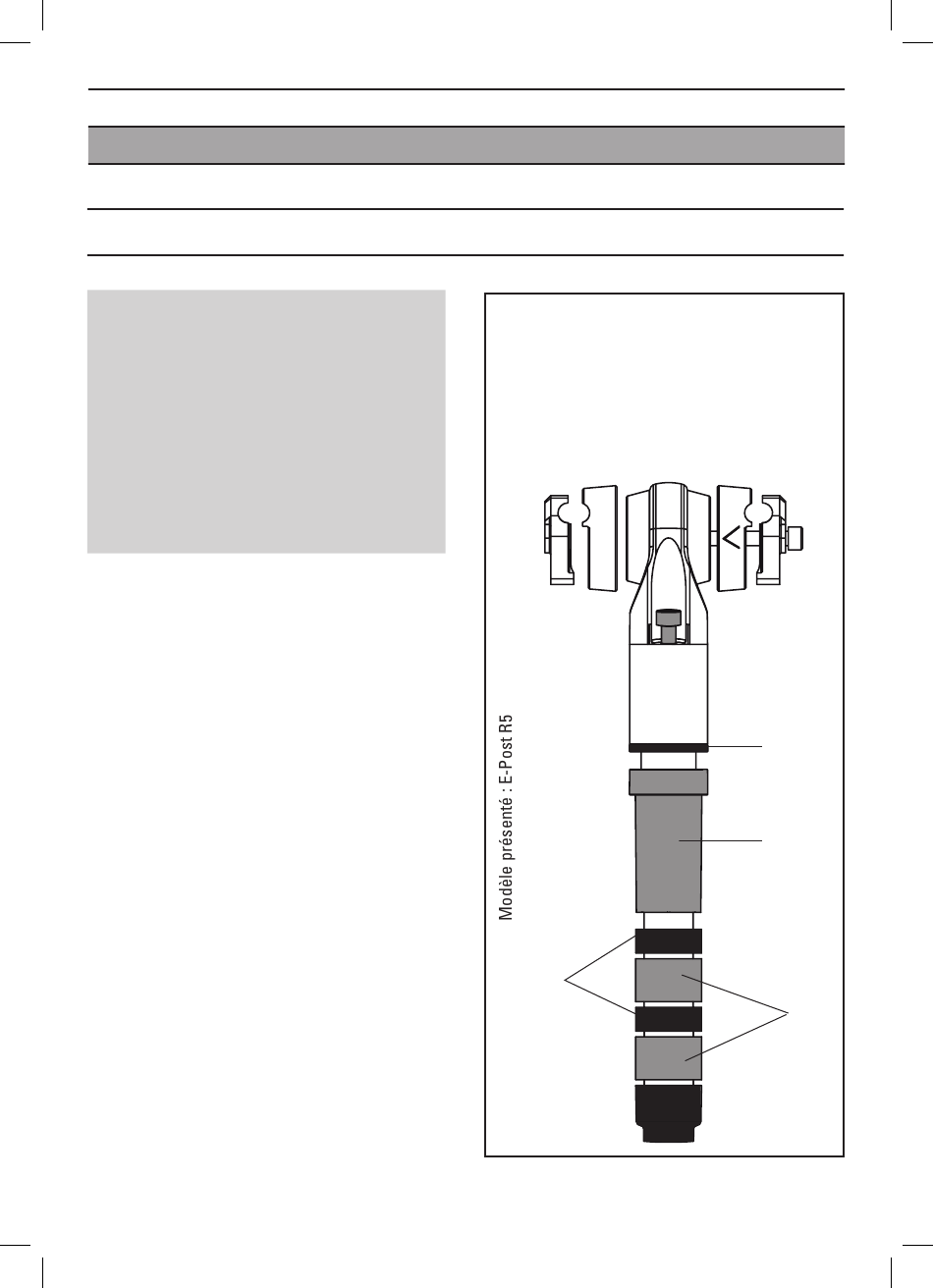

Changement de l'élastomère
A : Vis
B : Rondelle d'appui
C : Elastomère
D : Entretoise x 2
E : Tampon x 2 (rouge)
F : Bouchon
D
A
B
C
E
F
13
