look S96 Montageanleitung Seite 100

D
1 – Das GLEITSTÜCK (4) auf das obere Ende
der SATTELSTÜTZE (8) setzen.
2 - Die UNTERE SATTELKLEMME (3) auf
die Einheit GLEITSTÜCK + SATTELSTÜTZE
setzen.
3 - Die OBERE SATTELKLEMME (2) so auf die
UNTERE SATTELKLEMME (3) setzen, dass
die Führungen nicht ineinander greifen, die
OBERE SATTELKLEMME ist um 90° verdreht.
4 - Die SCHRAUBE (7) durch die SCHEIBE (6)
und weiter durch die LÄNGLICHE SCHEIBE
(5) führen. Hierbei ist darauf zu achten, dass
die gebogenen Flächen der beiden Scheiben
ineinander verschoben werden können.
5 - Die 3 Teile in die Einheit bestehend
aus STÜTZE + GLEITSTÜCK + UNTERE
SATTELKLEMME + OBERE SATTELKLEMME
einführen und mit
verschrauben.
6 – Die Sattelstreben auf die UNTERE
SATTELKLEMME (3) setzen, dann die OBERE
SATTELKLEMME (2) drehen, damit die
Führungen ineinander greifen.
7 – Den Sattel mit einer Wasserwaage
horizontal ausrichten und anschließend
je nach Ihrer bevorzugten Sitzposition
nachstellen.
8 – Die beiden Einheiten mit der SCHRAUBE
(7) mit einem 6 mm-Inbusschlüssel und
einem empfohlenen Drehmoment von 22 Nm
festziehen.
100
der MUTTER (1)
5
6
7

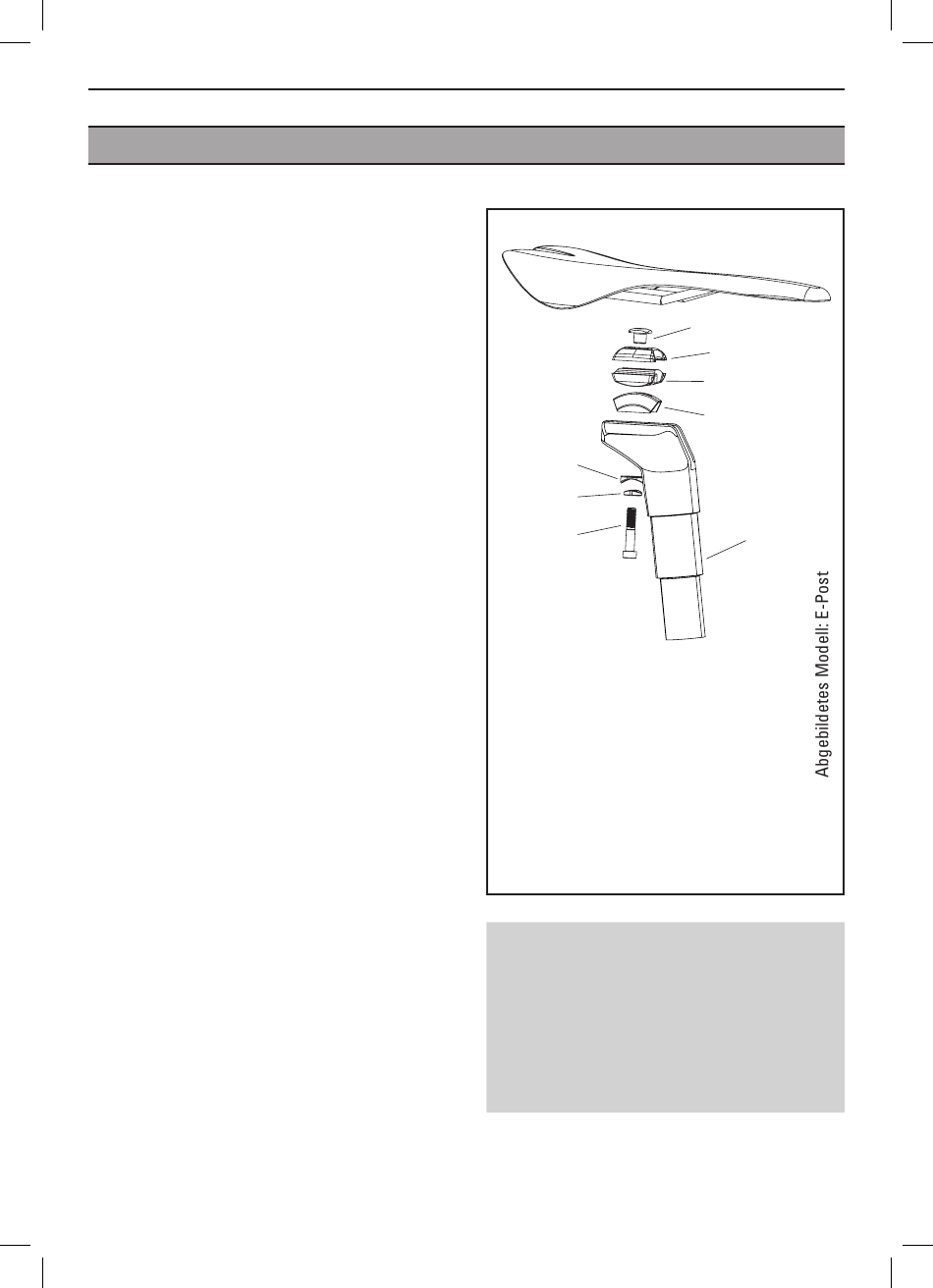

1 : Mutter
2 : Obere Sattelklemme
3 : Untere Sattelklemme
4 : Gleitstück
5 : Längliche Scheibe
6 : Scheibe
7 : Schraube
8 : Sattelstütze
ACHTUNG: Montieren Sie den E-Post Schaft
nie über die « STOP» Markierung hinaus.
Kleben Sie keine Aufkleber auf die Teile aus
Carbon.
Reinigung: Benutzen Sie ausschließlich Sei-
fenwasser
1
2
3
4
8
