MONTAGE DES STEUERSATZES UND DER OFFSET-GABEL
Besonderheiten des Steuersatzes und
des Rahmens:
Der neue 596 ist mit einem Steuersatz
ausgestattet, dessen untere Lagereinheit
aus einem 1 1/8" Standard-Lager und die
obere Lagereinheit aus einem Nadellager
besteht. Der Steuersatz wird im Rahmen
montiert geliefert und umfasst einen
demontierbaren
Stützring
für das untere Lager. Dieser bereits im
Werk mit dem Steuersatz zusammen
montierte Ring, kann bei Beschädigung
ausgetauscht werden, wodurch das
Steuerrohr des Rahmens erhalten bleiben
kann.
Vor der Montage zu überprüfen:
Überprüfen Sie, dass die Auflageflächen
der Lager sauber und ohne Lackrückstände
sind.
Den Stützring des Lagers und das Lager
im Rohrunterteil vormontieren. Überprüfen
Sie, dass zwischen dem Rohr und der Gabel
soviel Spiel vorhanden ist, dass sie frei
drehen kann.
Die Lager sind in das Rohr mit wenig oder
gar keinem Widerstand einzubauen.
(patentiert)
Scheibe
Feder
Stift

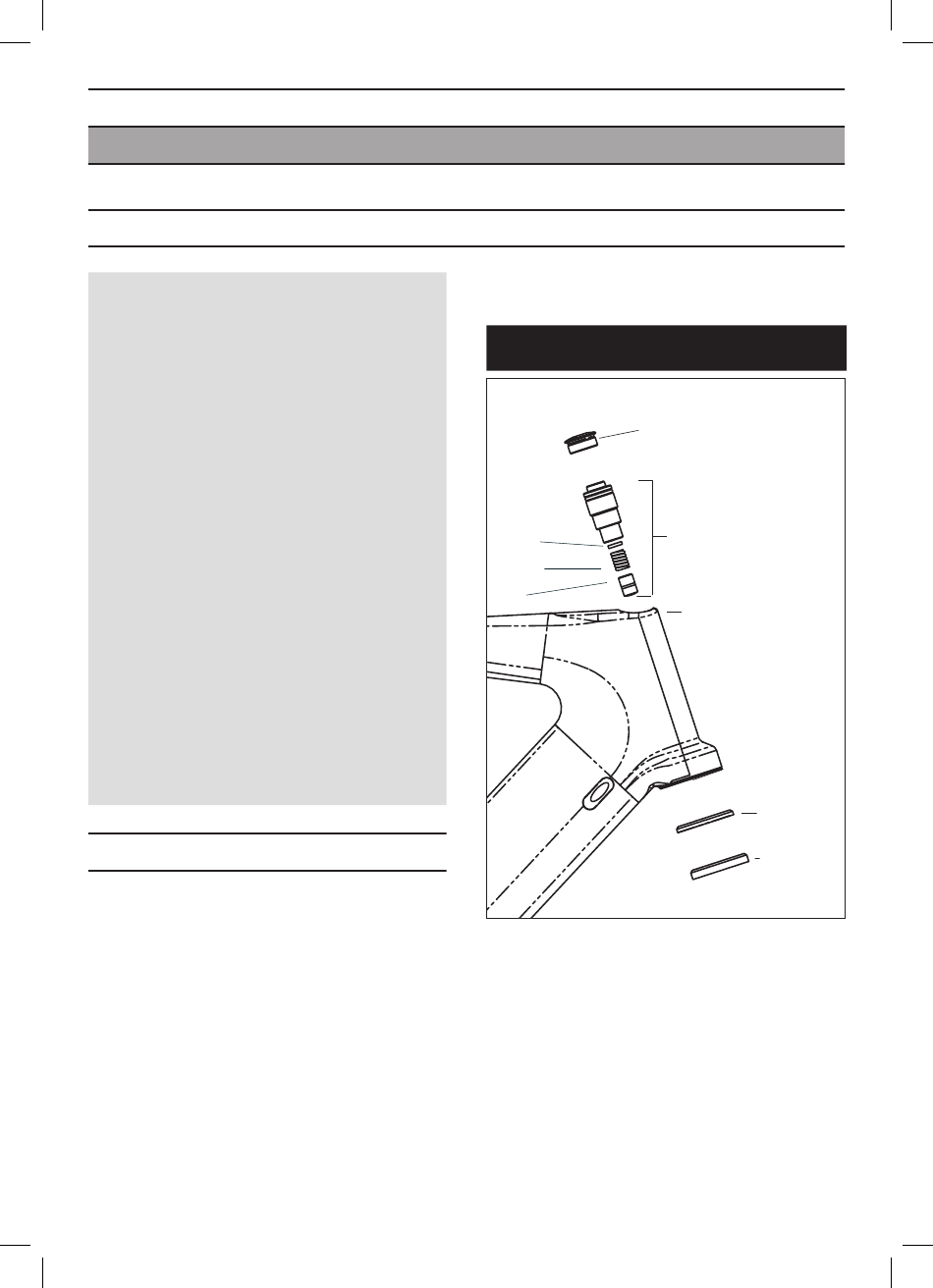

EXPLOSIONSZEICHNUNG
Kontermutter
Zugschraube
Vormontiertes, in den
Rahmen eingepresstes
Nadellager
D
Lagerstütz-
ring
Lager
1"1/8° ACB
36° x 45°
