1/ Taglio all'altezza del tubo sella
1 - – Sul reggisella : Verificare la presenza
di 3 distanziatori preinstallati.
2 - Introdurre il reggisella all'interno del
telaio e regolare la posizione orizzontale della
sella. Tener conto della posizione (AVANTI/
INDIETRO) precedente (indietreggiamento
della sella).
3 - Stringere il carrello della sella alla coppia
di 22 Nm.
4 - Misurare l'altezza "B" della propria
bicicletta. (Foto 1)
5 - Calcolare la lunghezza della coppia "L"
seguendo l'operazione: L = B - A (nuova
altezza della sella - vecchia altezza della
sella).
6 - Rimuovere il reggisella.
7 - Installazione della sagoma: (Attenzione
la sagoma di taglio del 596 è uno strumento
specifico, consegnato con il telaio).

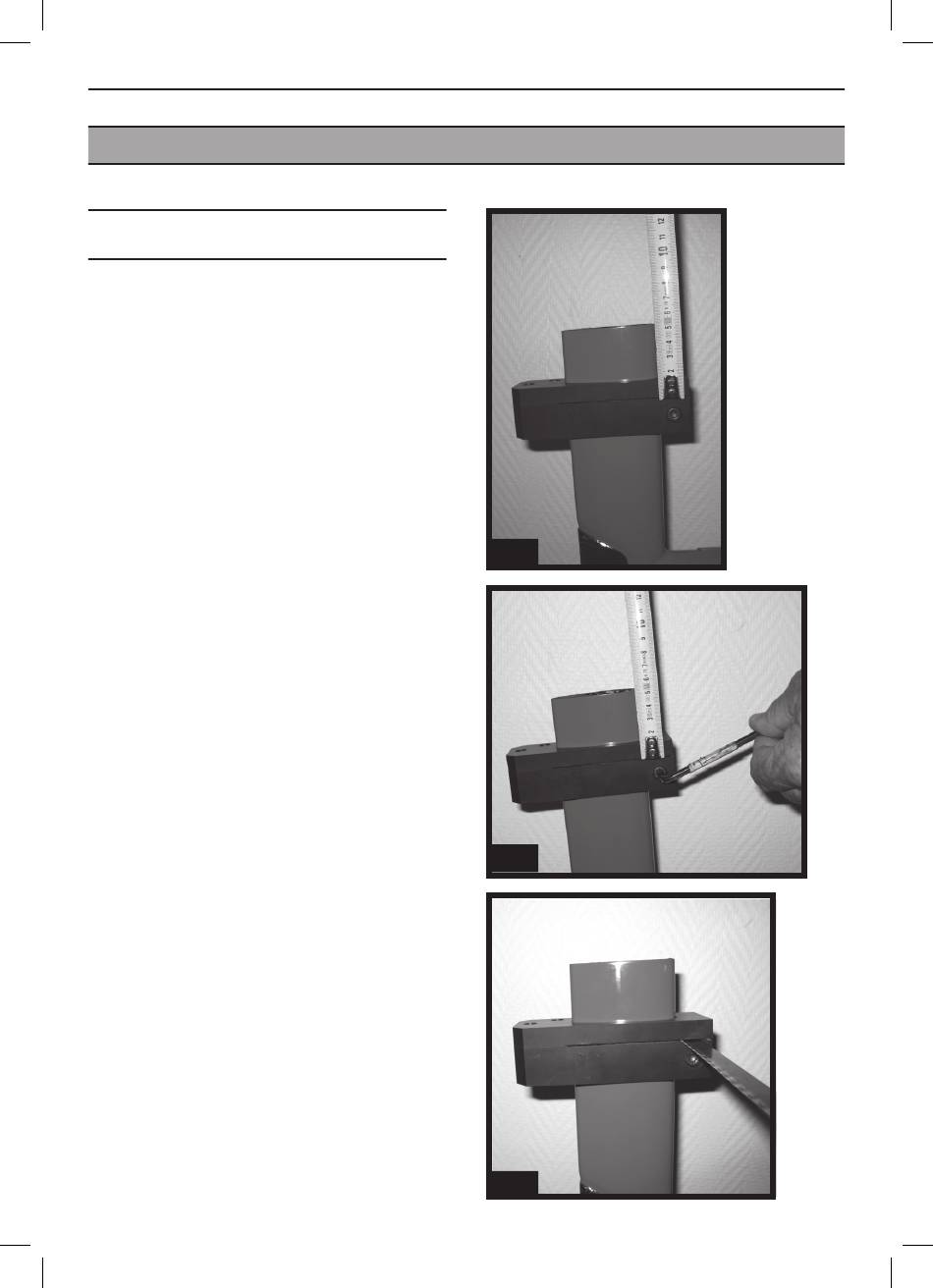

Collocare la sagoma all'altezza "L", misurata
a partire dalla fessura per il taglio e la cima
del tubo sella. (foto 2)
8 - Stringere la sagoma in posizione con la
vite trasversale. (Foto 3)
9 - Tagliare il tubo alla lunghezza desiderata,
introducendo una sega (24 o 32 denti / pollice)
nella fessura per il taglio. (Sega in posizione
verticale). (Foto 4)
10 - Rimuovere la sagoma e sbavare
l'estremità del tubo. Verificare che l'estremità
del tubo sia pulita e priva di vernice.
Foto 2
Foto 3
Foto 4
