Infors HT Multifors 2 Betriebsanleitung Seite 126

Multifors 2 - Parallel Tischbioreaktor
Gebrauchsvorbereitungen
Seite 126 von 214

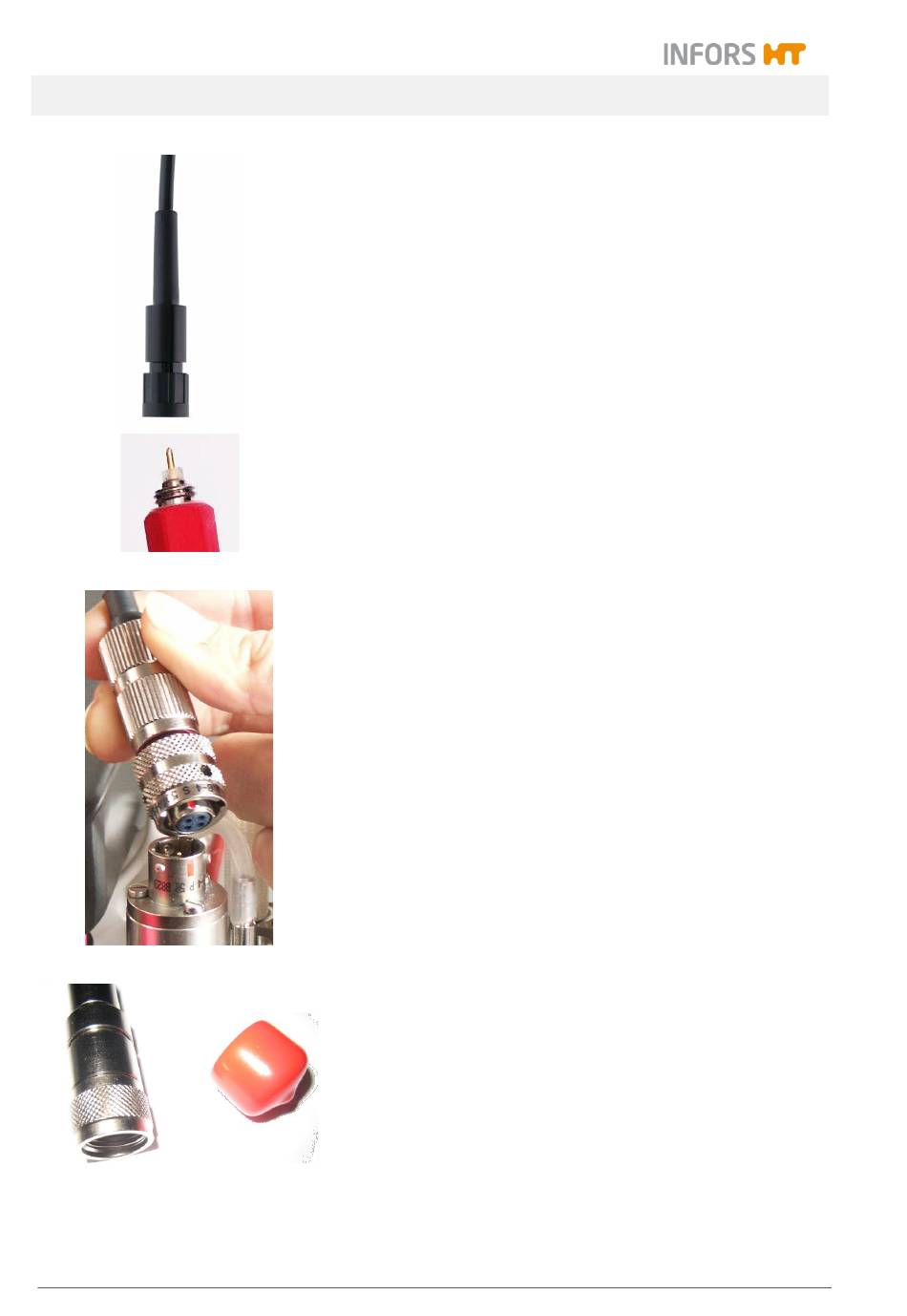

Beispiel METTLER pH-Sensor mit Sensorkabel zum Aufstecken
und Festschrauben durch Festdrehen des Rings am Kabel.
Beispiel METTLER pO2-Sensor und Sensorkabel mit Bajonettver-
schluss.
Für den Kabelanschluss muss die rote Markierung am Kabel mit
der roten Markierung am Sensor deckungsgleich sein.
Beispiel HAMILTON ARC Sensor mit Sensorkabel zum Aufstecken
und Festdrehen.
Das Kabel verfügt über eine rote Schutzkappe zum Schutz vor
Feuchtigkeit, wenn das Kabel nicht angeschlossen ist.
Sensorkabel und Sensoranschluss für HAMILTON pH- und pO2-
Sensoren sind identisch.
5. September 2019
