Multifors 2 - Parallel Tischbioreaktor
Gebrauchsvorbereitungen
7.2.10 Pumpenköpfe an Gefäßhalte- und Tragegestell befestigen
Arbeitsschritte
Seite 114 von 214
4.

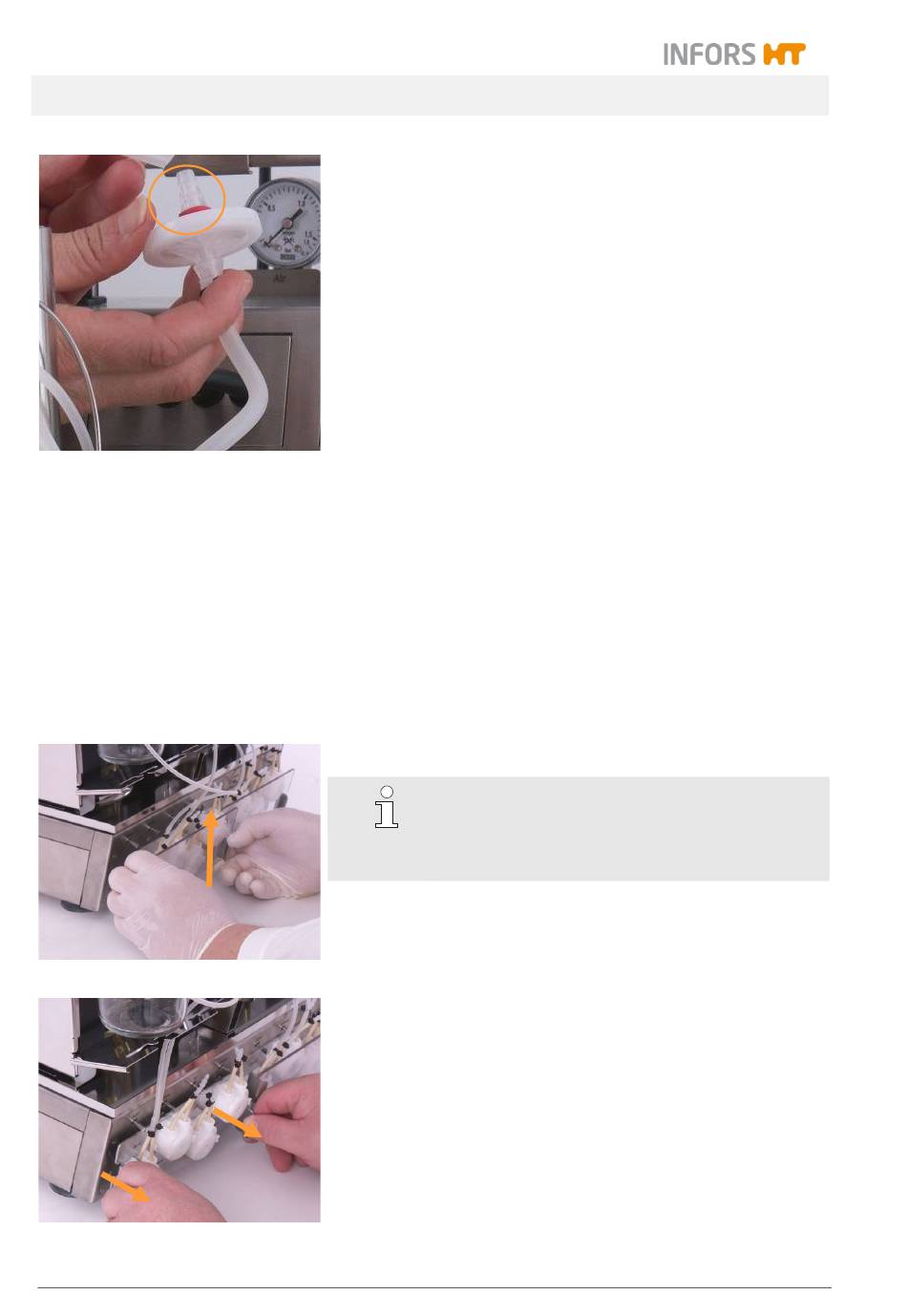

Zuluftfilter (Filter mit roter Markierung) in Luftstrom-Richtung
auf Schlauchstück stecken.
Rote Markierung „INLET" (Eingang) muss nach oben zeigen.
5. Zuluftfilter mit Kabelbinder lose sichern.
6.
Schlauchklemme an Silikonschlauch schließen.
7. Zuluftfilter leicht mit Aluminiumfolie abdecken.
Die Pumpenköpfe müssen vom Grundgerät demontiert und am
Gefäßhalte- und Tragestell befestigt werden. Dazu wie folgt vorge-
hen:
8. Abdeckplatte hochheben und entfernen.
HINWEIS!
Die Pumpenabdeckplatte ist eine Schutzvorrich-
tung während des Betriebs, sie ist nicht hitzebe-
ständig und darf nicht sterilisiert werden.
9. Montageplatte mit Pumpenköpfen von den Motorwellen am
Grundgerät abziehen.
