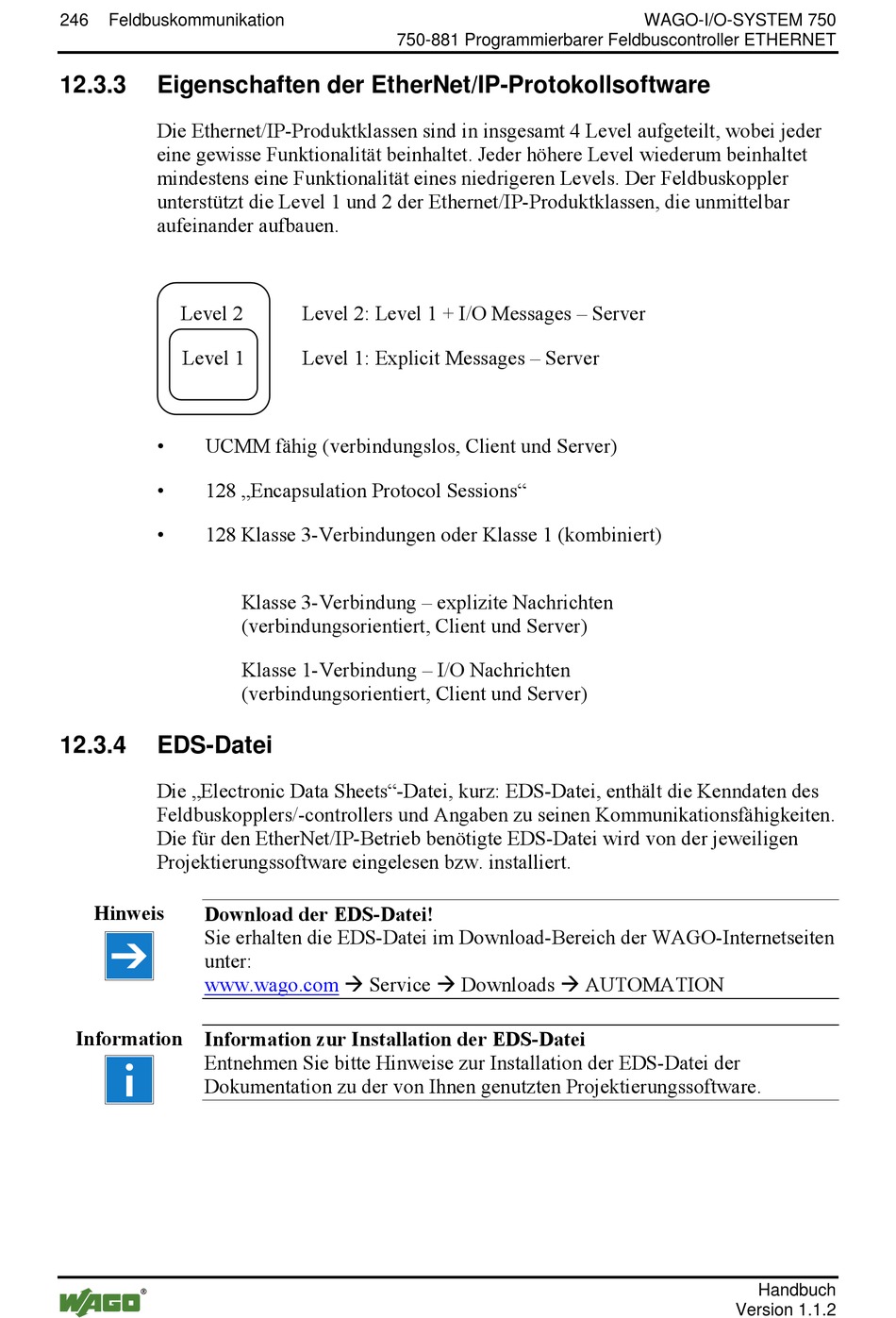

246 Feldbuskommunikation
12.3.3

Eigenschaften der EtherNet/IP-Protokollsoftware

Die Ethernet/IP-Produktklassen sind in insgesamt 4 Level aufgeteilt, wobei jeder
eine gewisse Funktionalität beinhaltet. Jeder höhere Level wiederum beinhaltet
mindestens eine Funktionalität eines niedrigeren Levels. Der Feldbuskoppler
unterstützt die Level 1 und 2 der Ethernet/IP-Produktklassen, die unmittelbar
aufeinander aufbauen.
Level 2
Level 1
• UCMM fähig (verbindungslos, Client und Server)
• 128 „Encapsulation Protocol Sessions"
• 128 Klasse 3-Verbindungen oder Klasse 1 (kombiniert)
12.3.4

EDS-Datei

Die „Electronic Data Sheets"-Datei, kurz: EDS-Datei, enthält die Kenndaten des
Feldbuskopplers/-controllers und Angaben zu seinen Kommunikationsfähigkeiten.
Die für den EtherNet/IP-Betrieb benötigte EDS-Datei wird von der jeweiligen
Projektierungssoftware eingelesen bzw. installiert.
Hinweis
Download der EDS-Datei!
Sie erhalten die EDS-Datei im Download-Bereich der WAGO-Internetseiten
unter:
www.wago.com
Information
Information zur Installation der EDS-Datei
Entnehmen Sie bitte Hinweise zur Installation der EDS-Datei der
Dokumentation zu der von Ihnen genutzten Projektierungssoftware.
750-881 Programmierbarer Feldbuscontroller ETHERNET
Level 2: Level 1 + I/O Messages – Server
Level 1: Explicit Messages – Server
Klasse 3-Verbindung – explizite Nachrichten
(verbindungsorientiert, Client und Server)
Klasse 1-Verbindung – I/O Nachrichten
(verbindungsorientiert, Client und Server)
