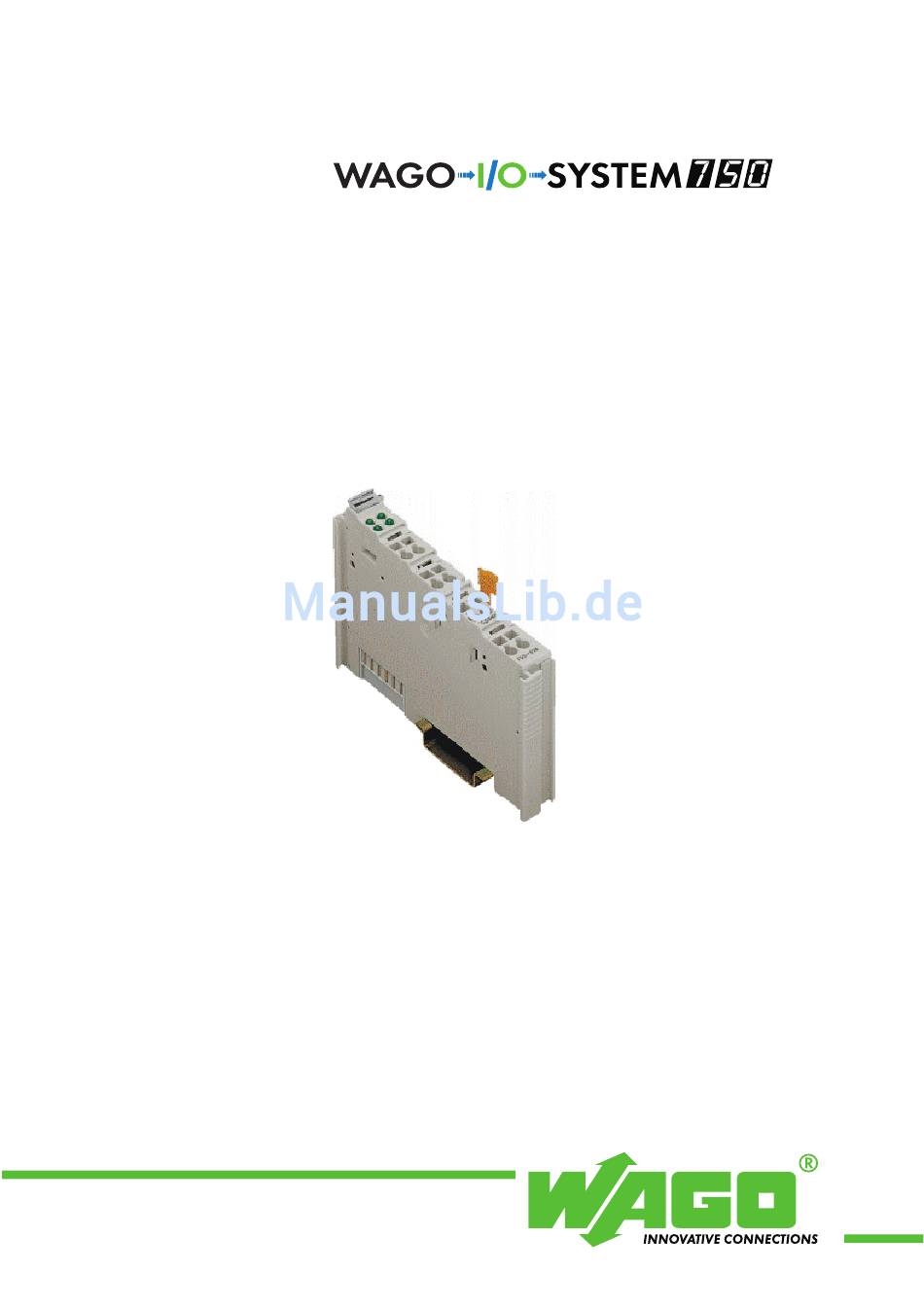

- Seite 1 Feldbusunabhängige Busklemmen Pulsweiten Ausgangsklemmen 750-511, (/xxx-xxx) Handbuch Version 1.0.2...
- Seite 2 • Allgemeines Copyright © 2006 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise .................. 6 Gültigkeitsbereich ..................6 2 Busklemmen ....................7 Sonderklemmen..................7 2.1.1 Übersicht Pulsweiten Ausgangsklemmen 750-511, (/xxx-xxx) ..7 2.1.2 750-511 [2DO 24V DC 0.1A / Pulsweite]........... 8 2.1.2.1 Ansicht .................... 8 2.1.2.2 Varianten..................8 2.1.2.3 Beschreibung................... 8 2.1.2.4 Anzeigeelemente................ -
Seite 4: Wichtige Erläuterungen
Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH &... -
Seite 5: Symbole
Routinen oder Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung. Weitere Informationen Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und INTERNET Seiten. 1.3 Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' in Hochkomma, '0110.0100' Nibble durch Punkt getrennt WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 6: Sicherheitshinweise
Kein Kontaktspray verwenden, da im Extremfall die Funktion der Kontaktstelle beeinträchtigt werden kann. Das WAGO-I/O-SYSTEM 750 mit seinen Komponenten ist ein offenes Betriebsmittel. Es darf nur in Gehäusen, Schränken oder in elektrischen Betriebsräumen aufgebaut werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen. -
Seite 7: Busklemmen
Busklemmen • 7 Übersicht Pulsweiten Ausgangsklemmen 750-511, (/xxx-xxx) 2 Busklemmen 2.1 Sonderklemmen 2.1.1 Übersicht Pulsweiten Ausgangsklemmen 750-511, (/xxx-xxx) 750-511/ 750-511/ Busklemme 750-511 000-001 000-002 Takt-Frequenz 250 Hz, einstellbar, 100 Hz, parametrierbar 2 Hz ... 2 kHz parametrierbar Takt-Pausen- einstellbar 50 %, einstellbar, verhältnis... -
Seite 8: 750-511 [2Do 24V Dc 0.1A / Pulsweite]
8 • 750-511 [2DO 24V DC 0.1A / Pulsweite] Ansicht 2.1.2 750-511 [2DO 24V DC 0.1A / Pulsweite] 2-Kanal Pulsweiten Ausgangsklemme DC 24 V 2.1.2.1 Ansicht 13 14 Funktion Funktion DO 1 DO 2 13 14 Datenkontakte DO 1 DO 2... - Seite 9 • 9 Beschreibung Die Taktfrequenz bzw. Periodendauer kann für beide Kanäle gemeinsam parametriert werden. Die Busklemme 750-511 ist werkseitig auf eine Taktfrequenz von 250 Hz eingestellt. Die Variante 750-511/000-002 ist werkseitig auf eine Taktfrequenz von 100 Hz eingestellt. Zwei grüne LEDs signalisieren die Betriebsbereitschaft und die störungsfreie Klemmenbus-Kommunikation der Ausgangskanäle.
-
Seite 10: Anzeigeelemente
10 • 750-511 [2DO 24V DC 0.1A / Pulsweite] Anzeigeelemente 2.1.2.4 Anzeigeelemente LED Kanal Benennung Zustand Funktion keine Klemmenbus- Kommunikation vorhanden Funktion 13 14 grün DO 1 Klemmenbus-Kommunikation vorhanden, Normalbetrieb keine Klemmenbus- Abb. 2.1.2-2: Kommunikation vorhanden Funktion Anzeigeelemente grün DO 2... -
Seite 11: Technische Daten
750-511 [2DO 24V DC 0.1A / Pulsweite] • 11 Technische Daten 2.1.2.6 Technische Daten Klemmenspezifische Daten Anzahl der Ausgänge Stromaufnahme (intern) 65 mA Spannung über Leistungskontakte DC 24 V (-15 % ... +20 %) Lastart ohmsch, induktiv Ausgangsstrom 0,1 A kurzschlussfest... -
Seite 12: Prozessabbild
Prozessabbild 2.1.2.7 Prozessabbild Die Busklemme 750-511 bzw. 750-511/000-002 stellt dem Feldbuskoppler / Controller über 2 logische Kanäle 6 Byte Ein- und Ausgangsprozessabbild zur Verfügung. Die einzustellenden Puls-Pausen-Verhältnisse werden in den 4 Ausgangsbytes (D0, D1) bzw. (D2, D3) abgelegt. Die 4 Eingangsbytes sowie die Steuerbytes (C0, C1) und die Statusbytes (S0, S1) werden für die... - Seite 13 750-511 [2DO 24V DC 0.1A / Pulsweite] • 13 Prozessabbild 750-511, 750-511/000-002 Tastverhältnis Einheiten Zahlenwert Binär Hex. Dez. 100,0 1023 '0111.1111.111X.XXXX' 0x7FE0 32736 50,0 '0011.1111.111X.XXXX' 0x3FE0 16352 25,0 '0001.1111.111X.XXXX' 0x1FE0 8160 0,1955 '0000.0000.010X.XXXX' 0x0040 0,0977 '0000.0000.001X.XXXX' 0x0020 '0000.0000.000X.XXXX' 0x0000 Steuerbyte 0...
-
Seite 14: Beispiele
14 • 750-511 [2DO 24V DC 0.1A / Pulsweite] Beispiele 2.1.2.8 Beispiele Die folgende Abbildung zeigt das Ausgangssignalverhalten bei verschiedenen Einstellungen des Puls-Pausen-Verhältnisses. 100% Abb. 2.1.2-4: Signaldarstellung für verschiedene Puls-Pausen-Verhältnisse g051102x 2.1.2.9 Parametrieren der Periodendauer / Taktfrequenz 2.1.2.9.1 Register Von der Steuerung kann jederzeit über zwei beschreibbare Register (je 16 Bit) entweder die Periodendauer oder die Taktfrequenz vorgegeben werden. - Seite 15 750-511 [2DO 24V DC 0.1A / Pulsweite] • 15 Parametrieren der Periodendauer / Taktfrequenz 2.1.2.9.2 Steuer- / Statusbyte Mit dem Steuer- und Statusbyte (C0, S0)und den Ausgangsbytes (D0, D1) im Prozessabbild kann die Steuerung die Register abfragen und setzen. Das Steuerbyte wird von der übergeordneten Steuerung an die Busklemme und das Statusbyte von der Busklemme an die Steuerung übertragen.
- Seite 16 16 • 750-511 [2DO 24V DC 0.1A / Pulsweite] Parametrieren der Periodendauer / Taktfrequenz 2.1.2.9.3 Beispiel 750-511 Folgende Beispiele erläutern das Lesen und Schreiben der Register. Die Werte werden binär dargestellt. Zur Vereinfachung werden nur die Prozessdaten für Kanal 1 aufgeführt.
- Seite 17 750-511 [2DO 24V DC 0.1A / Pulsweite] • 17 Parametrieren der Periodendauer / Taktfrequenz Register 2 beschreiben Klemme befindet sich im Prozessdatenaustausch: Steuerbyte C0 Ausgangsbyte D1 Ausgangsbyte D0 '0XXX.XXXX' 'XXXX.XXXX' 'XXXX.XXXX' Statusbyte S0 Eingangsbyte D1 Eingangsbyte D0 '0XXX.XXXX' '0000.0000' '0000.0000' Schreibender Registerzugriff erfolgt durch Setzen von Bit 7 und Bit 6 und Eintragung der Registeradresse in das Steuerbyte.
- Seite 18 18 • 750-511 [2DO 24V DC 0.1A / Pulsweite] Parametrieren der Periodendauer / Taktfrequenz 2.1.2.9.4 Beispiel 750-511/000-002 Folgende Beispiele erläutern das Lesen und Schreiben der Register. Die Werte werden binär dargestellt. Zur Vereinfachung werden nur die Prozessdaten für Kanal 1 aufgeführt.
- Seite 19 750-511 [2DO 24V DC 0.1A / Pulsweite] • 19 Parametrieren der Periodendauer / Taktfrequenz Register 2 beschreiben Klemme befindet sich im Prozessdatenaustausch: Steuerbyte C0 Ausgangsbyte D1 Ausgangsbyte D0 '0XXX.XXXX' 'XXXX.XXXX' 'XXXX.XXXX' Statusbyte S0 Eingangsbyte D1 Eingangsbyte D0 '0XXX.XXXX' '0000.0000' '0000.0000' Schreibender Registerzugriff erfolgt durch Setzen von Bit 7 und Bit 6 und Eintragung der Registeradresse in das Steuerbyte.
-
Seite 20: 750-511/000-001 [2Do 24V Dc 0,1A/Frequenz/2Khz]
20 • 750-511/000-001 [2DO 24V DC 0,1A/Frequenz/2kHz] Ansicht 2.1.3 750-511/000-001 [2DO 24V DC 0,1A/Frequenz/2kHz] 2-Kanal Pulsweiten Ausgangsklemme DC 24 V 2.1.3.1 Ansicht 13 14 Funktion Funktion DO 1 DO 2 13 14 Datenkontakte DO 1 DO 2 750-511 /000-001 Leistungskontakte Abb. -
Seite 21: Anzeigeelemente
750-511/000-001 [2DO 24V DC 0,1A/Frequenz/2kHz] • 21 Anzeigeelemente Die Ausgangsklemme erhält über eine vorgeschaltete Busklemme oder über eine Einspeiseklemme die 24 V-Versorgungsspannung. Über die internen Leistungskontakte erfolgt dann durch Anrasten der Ausgangsklemme eine automatische Durchkontaktierung des Versorgungspotentials an nachfolgende Busklemmen. -
Seite 22: Schematisches Schaltbild
DO 1 DO 2 Logik 270pF Funktion 10nF 10nF 10nF 750-511 /000-001 Abb. 2.1.3-3: 2-Kanal Pulsweiten Ausgangsklemme 750-511/000-001 g051104d 2.1.3.5 Technische Daten Klemmenspezifische Daten Anzahl der Ausgänge 2 (1 x Pulssignal, 1 x Richtungssignal) Stromaufnahme (intern) 65 mA Spannung über Leistungskontakte DC 24 V (-15 % ... -
Seite 23: Prozessabbild
/WAGO-I/O-SYSTEM 750/Systembeschreibung/. 2.1.3.6 Prozessabbild Die Busklemme 750-511/000-001 stellt dem Feldbuskoppler / Controller über 2 logische Kanäle 6 Byte Ein- und Ausgangsprozessabbild zur Verfügung. Der einzustellende Frequenzwert wird in den 2 Ausgangsbytes (D0, D1) abgelegt. In den 2 Eingangsbytes (D0, D1) wird der Zählerstand des Taktzählers abgelegt. - Seite 24 24 • 750-511/000-001 [2DO 24V DC 0,1A/Frequenz/2kHz] Prozessabbild Eingangsdaten Ausgangsdaten Statusbyte 0 Steuerbyte 0 Taktzähler (low Byte) Frequenzwert (low Byte) Taktzähler (high Byte) Frequenzwert (high Byte) Statusbyte 1 Steuerbyte 1 X (wird nicht ausgewertet) 0 (reserviert) X (wird nicht ausgewertet) 0 (reserviert) Über das Ausgangsprozessabbild (D0, D1) wird die Frequenz in 2 Hz/Digit...
- Seite 25 750-511/000-001 [2DO 24V DC 0,1A/Frequenz/2kHz] • 25 Prozessabbild Steuerbyte 0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Eine steigende Flanke des SET-Bits setzt den Taktzähler auf den Wert des aktuellen Ausgangsabbildes.
