Montieren
5.3.2
WAGO-Tragschienen
Die WAGO-Tragschienen erfüllen die elektrischen und mechanischen
Anforderungen.
Tabelle 27: WAGO-Tragschienen
Artikelnummer Beschreibung
210-113 /-112
210-114 /-197
210-118
210-198
210-196
Pos: 62.5 /Serie 750 (WAGO-I/O-SYSTEM)/Montieren/Abstände @ 3\mod_1225448283750_6.doc @ 24918 @ 2 @ 1
5.4
Abstände
Für den gesamten Feldbusknoten sind Abstände zu benachbarten Komponenten,
Kabelkanälen und Gehäuse-/Rahmenwänden einzuhalten.

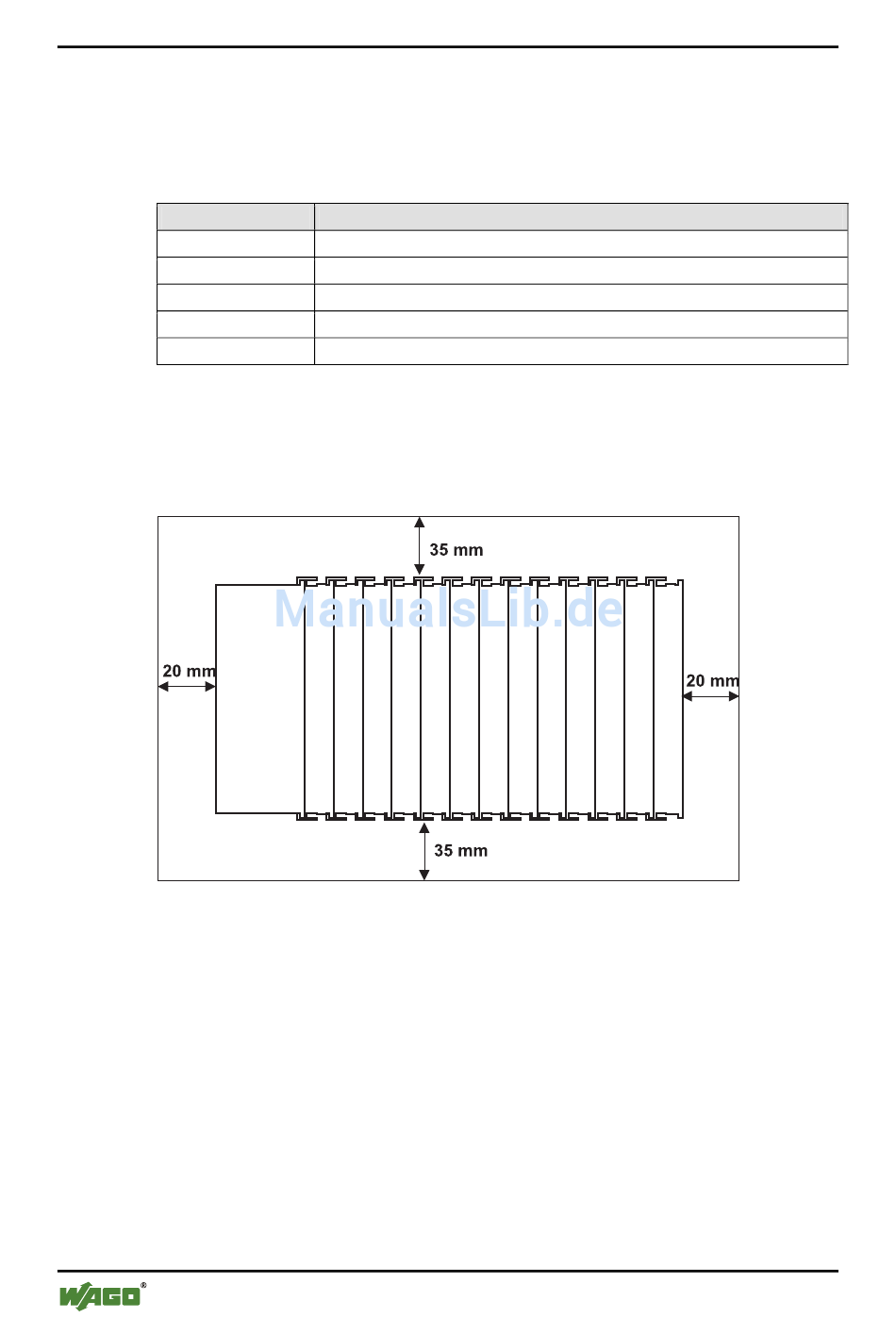

Abbildung 28: Abstände
Die Abstände schaffen Raum zur Wärmeableitung und Montage bzw.
Verdrahtung. Ebenso verhindern die Abstände zu Kabelkanälen, dass
leitungsgebundene elektromagnetische Störungen den Betrieb beeinflussen.
Pos: 62.6 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1
750-881 Programmierbarer Feldbuscontroller ETHERNET
35 x 7,5;
1 mm Stahl gelb chromatiert; gelocht/ungelocht
35 x 15; 1,5 mm Stahl gelb chromatiert; gelocht/ungelocht
35 x 15; 2,3 mm Stahl gelb chromatiert; ungelocht
35 x 15; 2,3 mm Kupfer; ungelocht
35 x 7,5;
1 mm Alu; ungelocht
WAGO-I/O-SYSTEM 750
Handbuch
Version 1.1.2
