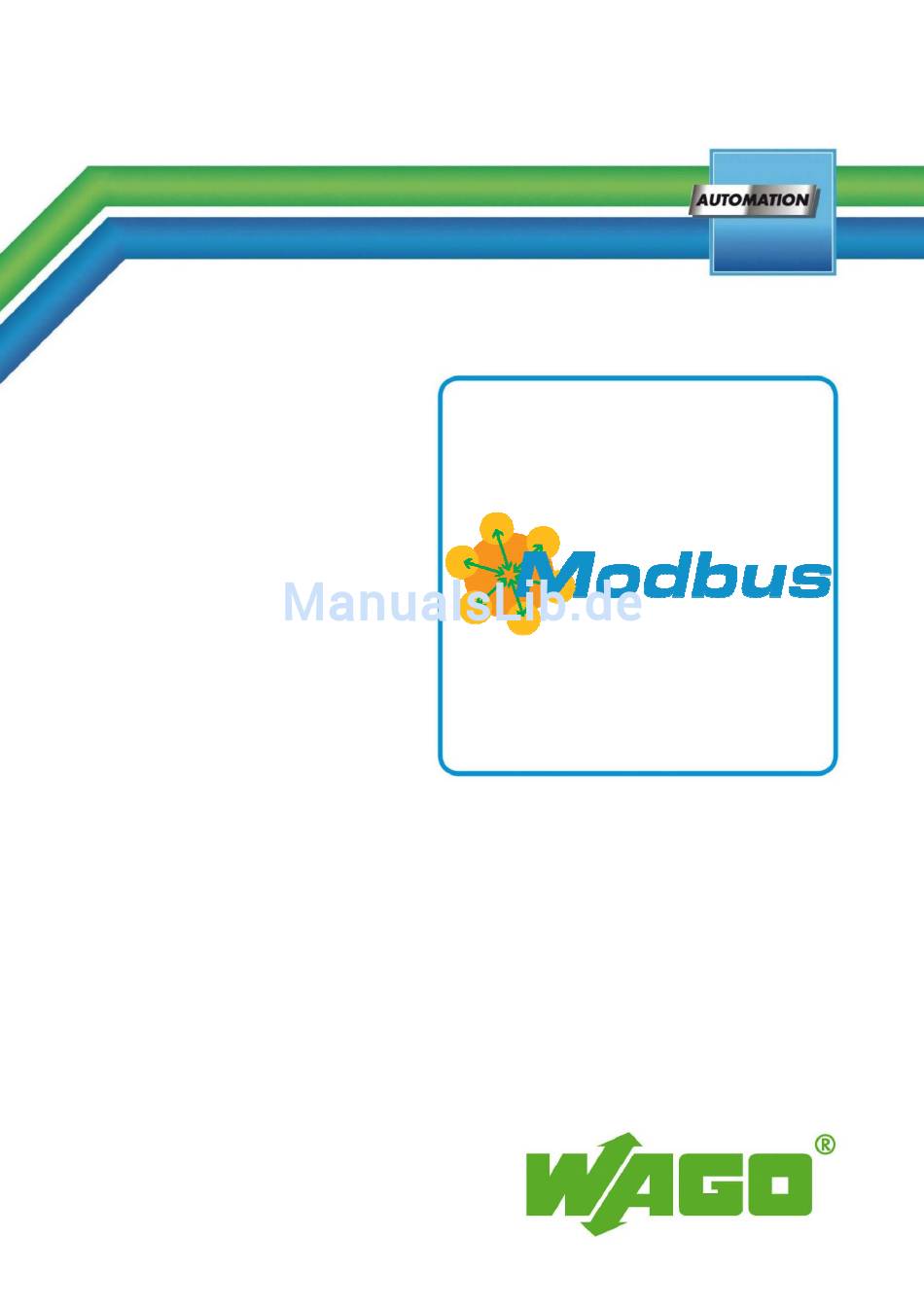

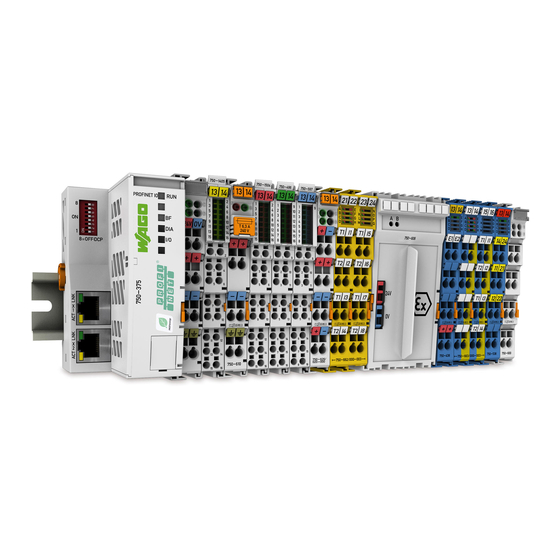

- Seite 1 Pos : 2 /D okumentati on allgemein/Ei nband/Ei nband H andbuch - Dec kbl att @ 9\mod_1285229289866_0.doc @ 64939 @ @ 1 Anwendungshinweis WAGO-I/O-SYSTEM 75x S7 Modbus Baustein für die Kommunikation mit einer PN CPU 300 & 400 Version: 1.0.0 vom 28.10.2016...
- Seite 2 Pos : 3 /Alle Serien (Allgemeine M odule) /Hinweise zur Dokumentati on/Impres sum für Vorlagen - allg. Angaben, Ansc hriften, T elefonnummern und E-M ail-Adr. (ohne T ec h D oku) @ 13\mod_1343725256581_6.doc @ 101271 @ @ 1 © 2014 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
2.1.3 Bestimmungsgemäße Verwendung ............7 2.1.4 Technischer Zustand der Geräte ............7 Beschreibung ....................8 Modbus TCP....................9 Funktionsbaustein FB823, sfb.Wago.Modb.TCP.int.23 ......9 4.1.1 Bausteinbeschreibung ................9 4.1.2 Hinweise ..................... 13 Modbus UDP ....................14 Funktionsbaustein FB824, sfb.Wago.Modb.UDP.int.23 ......14 5.1.1... -
Seite 4: Gültigkeitsbereich
Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Pos : 12.2 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwec hs el--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1 Anwendungshinweis Version 1.0.0 vom 28.10.2016... -
Seite 5: Symbole
WAGO-I/O-System 750 Hinweise zu dieser Dokumentation S7 Modbus Baustein Pos : 12.3 /All e Serien ( Allgemei ne Module)/Hi nweis e z ur D okumentati on/Symbol e @ 3\mod_1217394197593_6.doc @ 21008 @ 2 @ 1 Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod... -
Seite 6: Darstellung Der Zahlensysteme
Hinweise zu dieser Dokumentation WAGO-I/O-System 750 S7 Modbus Baustein Pos : 12.5 /All e Serien ( Allgemei ne Module)/Hi nweis e z ur D okumentati on/Zahlens ys teme @ 3\mod_1221059454015_6.doc @ 21709 @ 2 @ 1 Darstellung der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme... -
Seite 7: Wichtige Erläuterungen
Pos : 19 /All e Seri en ( Allgemei ne Module)/Wic htige Erläuterungen/Änderungs vor behalt - Ü bersc hrift 3 und Inhalt @ 3\mod_1221060036484_6.doc @ 21718 @ 3 @ 1 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. -
Seite 8: Beschreibung
WAGO-I/O-System 750 S7 Modbus Baustein Beschreibung In diesem Anwendungshinweis werden die von Wago angebotenen S7 Modbus Funktionsbausteine für die Kommunikation mit einer PN CPU beschrieben. Der Kommunikationsbaustein wird als TCP und als UDP Vartiante angeboten. Es wird ausschließlich der Modbus Funktionscode 23 (Read/Write Multiple Registers) verwendet. -
Seite 9: Modbus Tcp
Dieses Kapitel beschreibt den Siemens Funktionsbausteinbaustein für die Modbus TCP Kommunikation. Funktionsbaustein FB823, sfb.Wago.Modb.TCP.int.23 Dieser Funktionsbaustein registriert und öffnet eine TCP Verbindung von einer Siemens CPU zu einem Wago Gerät. Der Datenaustausch erfolgt über den Modbus Funktionscode 23 (Read/Write Multiple Registers). 4.1.1 Bausteinbeschreibung Parameter... - Seite 10 Beschreibung WAGO-I/O-System 750 GSD / GSDML Schnittstelle auf Interface-Steckplatz 2 (IF2) bei WinAC RTX (nur TCP) 11: Kommunikation über die IE- Schnittstelle auf Interface-Steckplatz 3 (IF3) bei WinAC RTX (nur TCP) 15: Kommunikation über die IE- Schnittstelle auf Interface-Steckplatz 4...
- Seite 11 WAGO-I/O-System 750 GSD / GSDML in_iWriteQuantity Eingang Anzahl der zu schreibenden Register in_awWriteData Eingang Array[1..122] Datenarray der zu of Word schreibenden Daten in_iReadAddress Eingang Modbus Register- Adresse des ersten zu lesenden Registers in_iReadQuantity Eingang Anzahl der zu lesenden Register in_tWatchdog...
- Seite 12 Beschreibung WAGO-I/O-System 750 GSD / GSDML in_iWriteQuantity ungültig 16#9906: in_iReadQuantity ungültig 16#9990: Modbus- Exception ‚undefinierte Exception‘ 16#9991: Modbus- Exception ‚ILLEGAL FUNCTION‘ 16#9992: Modbus- Exception ‚ILLEGAL DATA ADDRESS‘ 16#9993: Modbus- Exception ‚ILLEGAL DATA VALUE‘ 16#9994: Modbus- Exception ‚SLAVE DEVICE FAILURE‘ 16#9995: Modbus- Exception ‚ACKNOWLEDGE‘...
-
Seite 13: Hinweise
WAGO-I/O-System 750 GSD / GSDML (weitere Fehlercodes sind der Siemens Dokumentation zur ‚Offenen Kommunikation‘ zu entnehmen) 4.1.2 Hinweise • Alte Siemens Steuerungen mit Firmware <= 2.3.5 werden nicht untertsützt. • Sporadische Abstürze bei WinAC mit Version 4.6.0 durch Nutzung der Siemens Bausteine für die Offene Kommunikation. -
Seite 14: Modbus Udp
Dieses Kapitel beschreibt den Siemens Funktionsbausteinbaustein für die Modbus UDP Kommunikation. Funktionsbaustein FB824, sfb.Wago.Modb.UDP.int.23 Dieser Funktionsbaustein registriert eine UDP Verbindung von einer Siemens CPU zu einem Wago Gerät. Der Datenaustausch erfolgt über den Modbus Funktionscode 23 (Read/Write Multiple Registers). Parameter Datentyp Beschreibung... - Seite 15 WAGO-I/O-System 750 GSD / GSDML RTX (nur TCP) 11: Kommunikation über die IE- Schnittstelle auf Interface-Steckplatz 3 (IF3) bei WinAC RTX (nur TCP) 15: Kommunikation über die IE- Schnittstelle auf Interface-Steckplatz 4 (IF4) bei WinAC RTX (nur TCP) 21: Kommunikation über die integrierte IE-...
- Seite 16 Beschreibung WAGO-I/O-System 750 GSD / GSDML in_iReadAddress Eingang Modbus Register- Adresse des ersten zu lesenden Registers in_iReadQuantity Eingang Anzahl der zu lesenden Register in_tWatchdog Eingang Time Überwachungszeit für Fehlerauswertung out_xConnRegistered Ausgang Bool Gibt an ob die Verbindung in der Steuerung...
- Seite 17 WAGO-I/O-System 750 GSD / GSDML 16#9990: Modbus- Exception ‚undefinierte Exception‘ 16#9991: Modbus- Exception ‚ILLEGAL FUNCTION‘ 16#9992: Modbus- Exception ‚ILLEGAL DATA ADDRESS‘ 16#9993: Modbus- Exception ‚ILLEGAL DATA VALUE‘ 16#9994: Modbus- Exception ‚SLAVE DEVICE FAILURE‘ 16#9995: Modbus- Exception ‚ACKNOWLEDGE‘ 16#9996: Modbus- Exception ‚SLAVE DEVICE BUSY‘...
-
Seite 18: Hinweise
Beschreibung WAGO-I/O-System 750 GSD / GSDML 5.1.1 Hinweise • Alte Siemens Steuerungen mit Firmware <= 2.3.5 werden nicht unterstützt. • Sporadische Abstürze bei WinAC mit Version 4.6.0 durch Nutzung der Siemens Bausteine für die Offene Kommunikation. Anwendungshinweis Version 1.0.0 vom 28.10.2016... - Seite 19 Pos : 35 /All e Seri en ( Allgemei ne Module)/Ü bers chriften für alle Serien/Inbetri ebnehmen - Konfigurier en - Parametrier en/Konfigurier en - Übersc hrift 2 @ 12\mod_1339747993273_6.doc @ 97679 @ 2 @ Pos : 53 /D okumentation allgemei n/Einband/Einband H andbuc h - R üc kseite @ 9\mod_1285229376516_6.doc @ 64942 @ @ 1 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 •...
