9.1.1

Feldbuscontroller mit der Datei „EA-config.xml"

konfigurieren

Sie können die Konfigurationsdatei „EA-config.xml" neben der automatischen

Generierung in WAGO-I/O-PRO auch manuell anlegen und ändern.

Die Datei legen Sie per FTP in dem Verzeichnis „/etc" auf dem Controller ab.

Im Folgenden wird die Konfiguration des Controllers mittels der

Konfigurationsdatei „EA-config.xml" beschrieben.

Pos: 81.22 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Hinweis: Konfigurationseinträge in WAGO-I/O-PRO überschreiben „EA-config.xml" bei Download! @ 4\mod_1242042856796_6.doc @ 32898 @ @ 1

Hinweis

Konfigurationseinträge in WAGO-I/O-PRO überschreiben „EA-

config.xml" bei Download!

Wenn Sie die Klemmenzuordnung direkt mittels der im Feldbuscontroller

gespeicherten Datei „EA-config.xml" vornehmen, dürfen Sie zuvor keine

Konfigurationseinträge in der WAGO-I/O-PRO speichern, da die Datei

durch die Einträge in der WAGO-I/O-PRO bei jedem Download

überschrieben wird.

Pos: 81.23 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Mit der Datei EA-config.xml konfigurieren (Vorgang) @ 4\mod_1240914151781_6.doc @ 31758 @ @ 1

Stellen Sie eine Verbindung via FTP zu Ihrem Controller her. Dazu

verwenden Sie ein FTP-Programm oder geben in Ihrem Browser folgende

Zeile ein:

ftp://[IP-Adresse des

Anschließend geben Sie den Benutzernamen admin sowie das Kennwort

wago ein.

Die Datei „EA-config.xml" liegt im Ordner „/etc" auf dem Controller.

Kopieren Sie die Datei in ein lokales Verzeichnis auf Ihrem PC und öffnen

Sie diese in einem beliebigen Editor (z. B. „WordPad").

Die folgende Syntax ist bereits in der Datei vorbereitet:

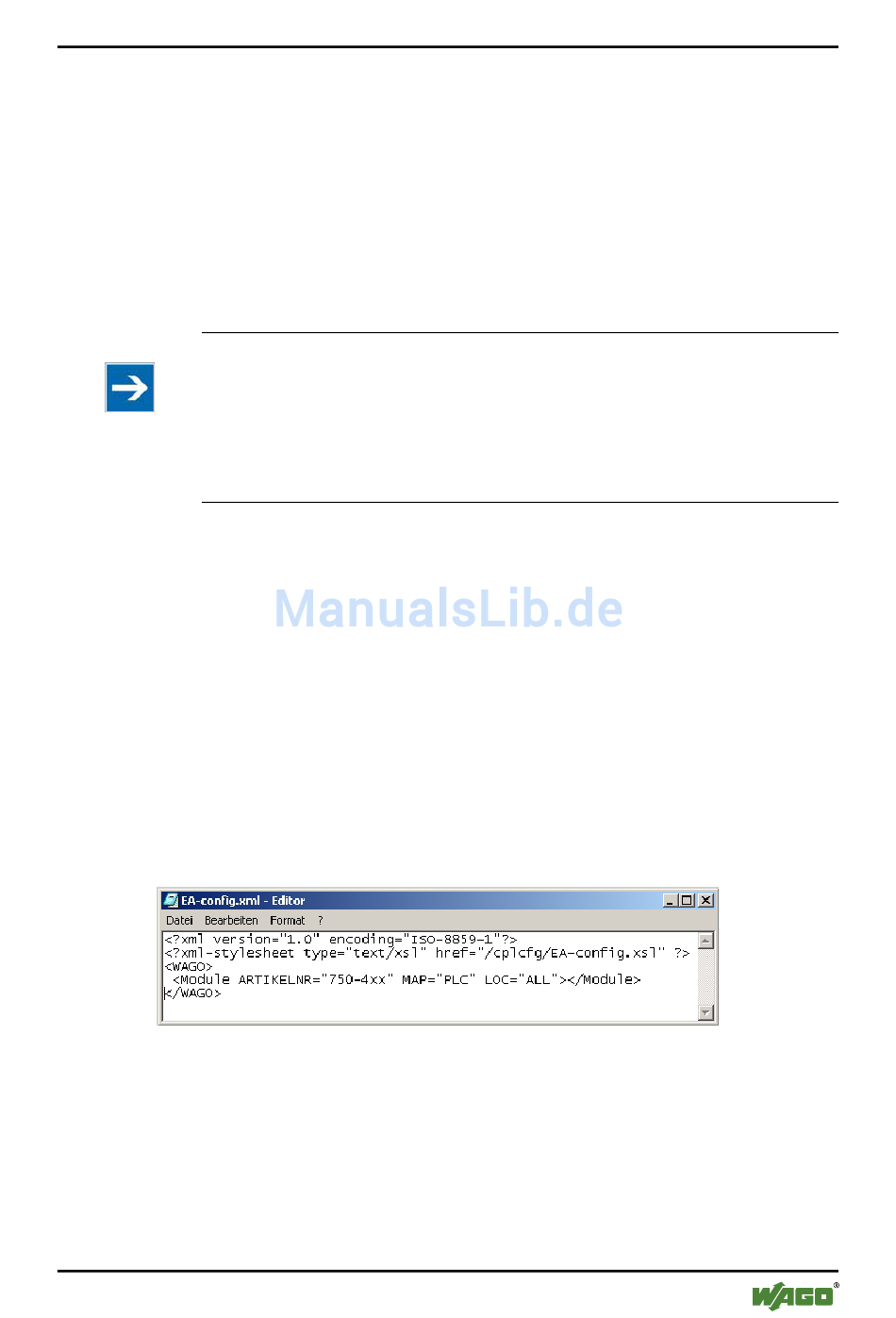

Abbildung 53: Konfigurationsdatei „EA-config.xml"

Die vierte Zeile enthält die notwendigen Informationen für die erste Busklemme.

Der Eintrag MAP=„PLC" weist dem IEC-61131-3-Programm die

Schreibzugriffsrechte für das erste Modul zu.

Pos: 81.24 /Serie 750 (WAGO-I/O-SYSTEM)/In Betrieb nehmen/In WAGO-I/O-PRO programmieren/Mit der Datei EA-config.xml konfigurieren - Zugriff ändern, PLC durch FB1 oder FB2 ersetzen @ 4\mod_1240919066718_6.doc @ 31772 @ @ 1

Wenn Sie den Zugriff über MODBUS/TCP ermöglichen wollen, ersetzen

Sie „PLC" durch „FB1" und für den Zugriff von Ethernet/IP aus durch

„FB2":

Handbuch

Version 1.1.2

PFC mit WAGO-I/O-PRO programmieren

Controller], z. B.

ftp://192.168.1.201

125
