Das WAGO-I/O-SYSTEM 750 ist ein modulares und feldbusunabhängiges E/A-

System. Der hier beschriebene Aufbau besteht aus einem Feldbuskoppler/-

controller (1) und den angereihten Busklemmen (2) für beliebige Signalformen,

die zusammen den Feldbusknoten bilden. Die Endklemme (3) schließt den Knoten

ab.

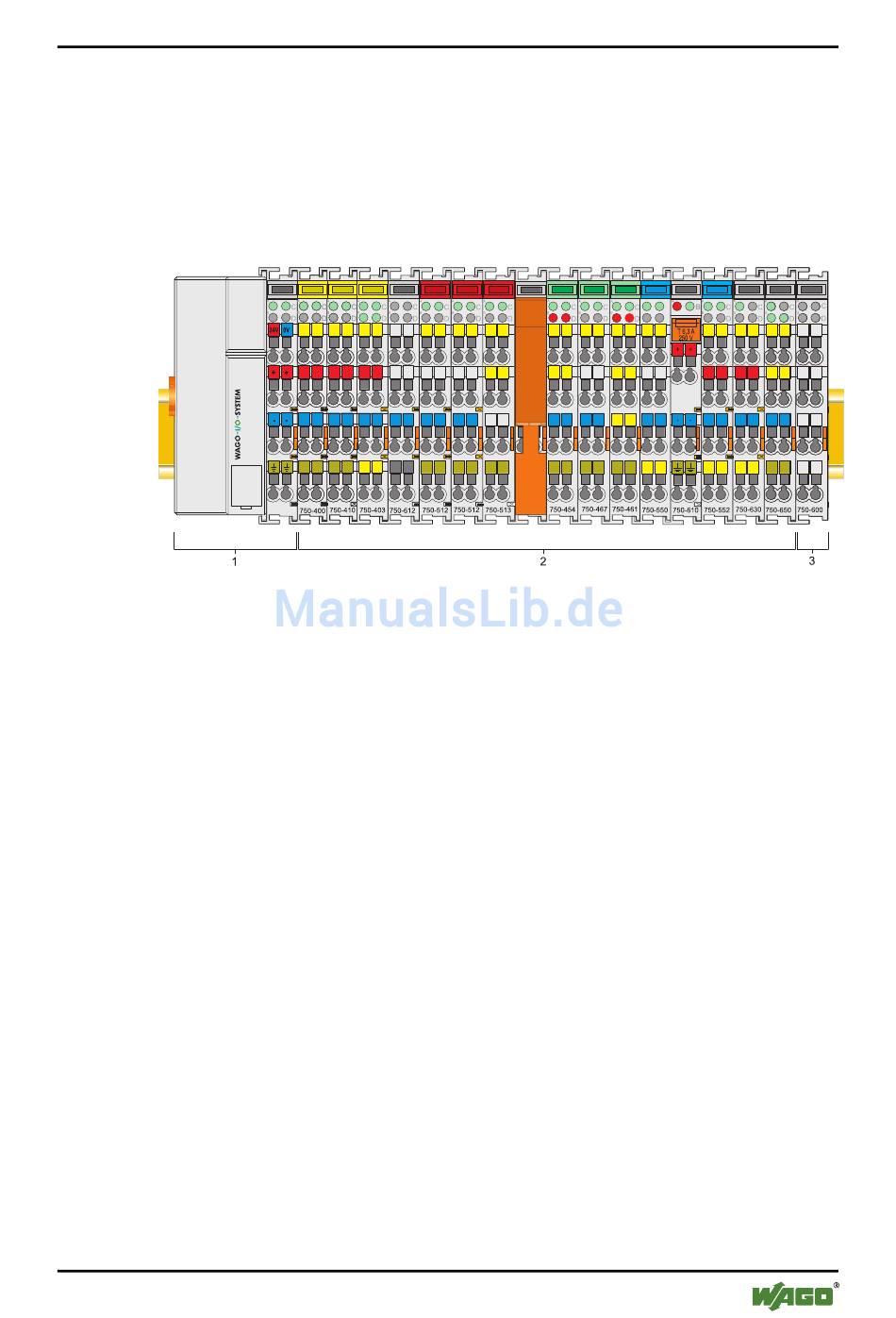

Abbildung 1: Feldbusknoten

Feldbuskoppler/-controller stehen für diverse Feldbussysteme zur Verfügung.

Pos: 17.3 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Gerät und System/Systembeschreibung - Beschreibung Aufbau Feldbusknoten (Standard + erweiterter ECO) @ 3\mod_1231493221890_6.doc @ 25868 @ @ 1

Standard-Feldbuskoppler/-controller und erweiterte ECO-Feldbuskoppler

enthalten ein Feldbus-Interface, eine Elektronik und eine Einspeiseklemme. Das

Feldbus-Interface bildet die physikalische Schnittstelle zum jeweiligen

Feldbussystem. Die Elektronik verarbeitet die Daten der Busklemmen und stellt

diese für die Feldbuskommunikation bereit. Über die integrierte Einspeiseklemme

werden die 24V-Systemversorgung und die 24V-Feldversorgung eingespeist.

Der Feldbuskoppler/-controller kommuniziert über den jeweiligen Feldbus. Die

programmierbaren Feldbuscontroller (PFC) ermöglichen zusätzlich SPS-

Funktionen zu implementieren. Die Programmierung erfolgt mit WAGO-I/O-PRO

gemäß IEC 61131-3.

Pos: 17.4 /Serie 750 (WAGO-I/O-SYSTEM)/Systembeschreibung/Gerät und System/Systembeschreibung - Kommunikation Klemmenbus, LEDs, 3-Leitertechnik @ 3\mod_1231493520906_6.doc @ 25875 @ @ 1

An den Feldbuskoppler/-controller können Busklemmen für unterschiedliche

digitale und analoge E/A-Funktionen sowie Sonderfunktionen angereiht werden.

Die Kommunikation zwischen Feldbuskoppler/-controller und Busklemmen

erfolgt über einen internen Bus, den Klemmenbus.

Die Komponenten des WAGO-I/O-SYSTEM 750 besitzen eine übersichtliche

Anschlussebene, Leuchtdioden für die Statusanzeige, einsteckbare Mini-WSB-

Schilder und herausziehbare Gruppenbezeichnungsträger.

Die 3-Leitertechnik, ergänzt durch einen Schutzleiteranschluss, erlaubt eine

direkte Sensor-/Aktorverdrahtung.
