Für zyklische Tasks mit aktiviertem Watchdog zur Zykluszeitüberwachung gilt:
Hinweis
Hinweise zur Einstellung des Watchdogs!
Für jede angelegte Task kann ein Watchdog aktiviert werden, der die
Abarbeitungszeit der jeweiligen Task überwacht.
Überschreitet die Tasklaufzeit die angegebene Watchdog-Zeit
(z. B. t#200 ms), dann ist der Watchdog-Fall eingetreten.
Das Laufzeitsystem stoppt das IEC-Programm und meldet einen Fehler.

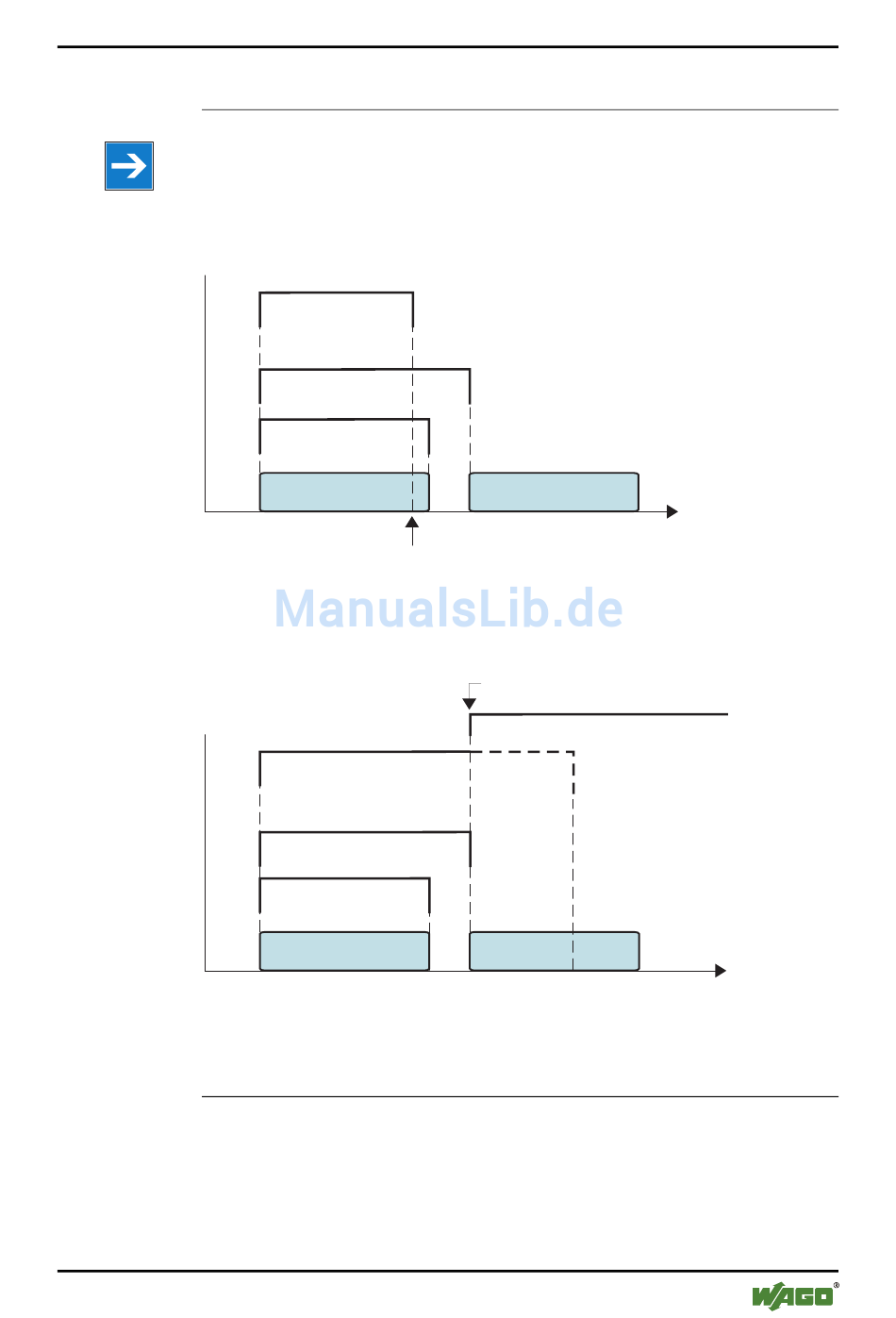

Abbildung 54: Watchdog-Laufzeit kleiner als Tasklaufzeit

Ist die eingestellte Watchdog-Zeit größer als das Aufrufintervall der Task,
wird zu jedem Aufrufintervall der Watchdog neu gestartet.
Abbildung 55: Watchdog-Laufzeit größer als Task-Aufrufintervall

Empfehlung:

Stellen Sie die Watchdog-Zeit größer als die Tasklaufzeit und kleiner als das
Taskaufrufintervall ein.
