Handbuch

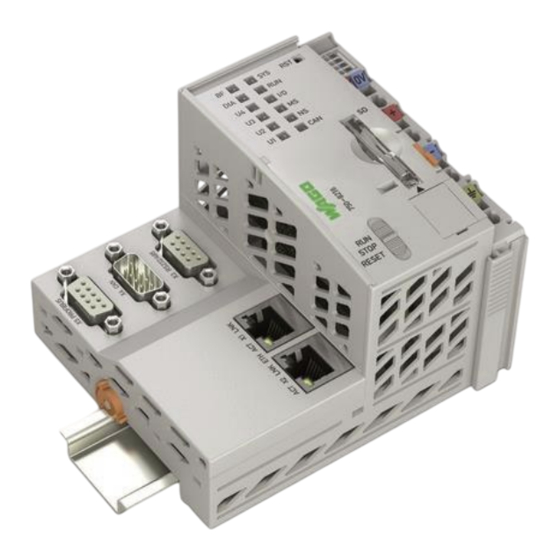

WAGO I/O System 750/753
750-811x/750-821x(/xxx-xxx)
PFC100/PFC200; G2
Funktionshandbuch Controller PFC100/PFC200;
2. Generation
Version 1.0.0, gültig ab FW-Version 04.04.xx(26)
/WAGO/
loading

Verwandte Anleitungen für WAGO 750

Inhaltszusammenfassung für WAGO 750

  • Seite 1 Handbuch WAGO I/O System 750/753 750-811x/750-821x(/xxx-xxx) PFC100/PFC200; G2 Funktionshandbuch Controller PFC100/PFC200; 2. Generation Version 1.0.0, gültig ab FW-Version 04.04.xx(26) /WAGO/...
  • Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichenschutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 3: Inhaltsverzeichnis

    Zuweisen einer IP-Adresse mittels DHCP ........39 3.3.2 Ändern einer IP-Adresse mit dem Konfigurationstool „CBM“ und einem Terminalprogramm ..............40 3.3.3 Ändern einer IP-Adresse mit „WAGO Ethernet Settings“ ....44 3.3.4 Temporär feste IP-Adressen einstellen ..........46 Testen der Netzwerkverbindung ............47 Passwörter ändern ................48 Ausschalten/Neustart ................
  • Seite 4 Registerkarte Netzwerk ............... 66 3.8.3.3 Registerkarte SPS ............... 68 3.8.3.4 Registerkarte Status ..............69 3.8.4 Konfigurieren mit WAGO Device Access (WDA) ......70 Laufzeitumgebung CODESYS V3 ............71 Grundlegende Hinweise ............... 71 CODESYS V3-Prioritäten ..............72 Speicherbereiche unter CODESYS V3 ..........73 4.3.1 Programm- und Datenspeicher ............
  • Seite 5 Seite „Device Status“ ............109 11.2.1.1.2 Seite „Vendor Information“ ............ 111 11.2.1.1.3 Seite „PLC Runtime Information“ .......... 112 11.2.1.1.4 Seite „WAGO Software License Agreement“ ......113 11.2.1.1.5 Seite „Open Source Licenses“ ..........114 11.2.1.1.6 Seite „WBM Third Party License Information“ ....... 115 11.2.1.1.7 Seite „Trademarks Information“...
  • Seite 6 Seite „Boot mode configuration“ ..........191 11.2.1.5.8 Seite „Security Settings“ ............192 11.2.1.5.9 Seite „Advanced Intrusion Detection Environment (AIDE)“ ..193 11.2.1.5.10 Seite „WAGO Device Access“ ..........195 11.2.1.6 Registerkarte „Diagnostic“ ............196 11.2.1.6.1 Seite „Log Message Viewer“ ..........196 11.2.1.6.2 Seite „Download“...
  • Seite 7 WAGO I/O System 750/753 Inhaltsverzeichnis 750-811x/750-821x PFC100/PFC200; G2 11.3.4 Analogausgangsmodule ..............217 11.3.4.1 2-Kanal-Analogausgangsmodule ..........217 11.3.4.2 4-Kanal-Analogausgangsmodule ..........217 11.3.5 I/O-Module mit Sonderfunktion ............218 11.3.5.1 Zähler ..................218 11.3.5.2 Pulsweitenausgänge ..............221 11.3.5.3 Serielle Schnittstellen mit alternativem Datenformat ....221 11.3.5.4...

  • Seite 8: Hinweise Zu Dieser Dokumentation

    Ab 04.04.03(26) 750-8112 (PFC100; G2; 2ETH RS) Controller PFC100; 2. Generation; 2 x ETHERNET, RS-232/-485. Produktdetailseite http://www.wago.com/750-8112 Firmwareversion Ab 04.04.03(26) 750-8112/025-000 (PFC100; G2; 2ETH RS; T) Controller PFC100; 2. Generation; 2 x ETHERNET, RS-232/-485, Erw. Temperatur. Produktdetailseite http://www.wago.com/750-8112/025-000 Firmwareversion Ab 04.04.03(26)
  • Seite 9 WAGO I/O System 750/753 Hinweise zu dieser Dokumentation 750-811x/750-821x PFC100/PFC200; G2 Mitgeltende Dokumente Systemhandbuch I/O System 750/753 • Bestimmungen • Sicherheit • Planung • Transport und Lagerung • Montieren und Demontieren • Anschließen • Außer Betrieb nehmen Produkthandbuch des verwendeten Controllers PFC100/PFC200 G2 •...

  • Seite 10: Symbole

    Hinweise zu dieser Dokumentation WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod...

  • Seite 11: Funktionsbeschreibung

    WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 Funktionsbeschreibung Netzwerk 2.1.1 Schnittstellenkonfiguration Die Netzwerkschnittstellen X1 und X2 des Controllers sind mit einem integrierten, konfigurierbaren 3-Port-Switch verbunden, dessen dritter Port mit der CPU verbunden ist. Die zwei Schnittstellen und der konfigurierbare Switch ermöglichen die Verdrahtung: •...

  • Seite 12: Betrieb Mit Getrennten Netzwerk-Schnittstellen

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 erreichbar. Für CODESYS Applikationen, die X2 zur Kommunikation nutzen, muss dies berücksichtigt werden. 2.1.1.2 Betrieb mit getrennten Netzwerk-Schnittstellen Im Betrieb mit getrennten Netzwerk-Schnittstellen können die beiden ETHERNET-Schnittstellen separat konfiguriert und eingesetzt werden.

  • Seite 13: Beispiele Für Die Zuordnung Der Mac-Ids Und Ip-Adressen

    WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 2.1.1.3 Beispiele für die Zuordnung der MAC-IDs und IP-Adressen Ein gemeinsames Netzwerk mit einer gemeinsamen IP-Adresse für alle 2 Schnittstellen Abbildung 2: 1 Bridge mit 2 Ports Tabelle 1: Zuordnung der MAC-IDs und IP-Adressen für 1 Bridge mit 2 Ports...

  • Seite 14: Netzwerksicherheit

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 2.1.2 Netzwerksicherheit 2.1.2.1 Benutzer und Passwörter Im Controller gibt es mehrere Gruppen von Benutzern, die für unterschiedliche Dienste verwendet werden können. Bei allen Benutzern sind Standardpasswörter eingestellt. Es wird dringend empfohlen, diese bei der Inbetriebnahme zu ändern! Hinweis Passwörter ändern...

  • Seite 15: Linux -Benutzergruppe

    WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 ® 2.1.2.1.2 Linux -Benutzergruppe Die Gruppe der Linux -Benutzer umfasst die eigentlichen Benutzer des ® Betriebssystems, die von den meisten Services ebenfalls verwendet werden. Tabelle 4: Linux ® -Benutzer Benutzer Besonderheit Home-Verzeichnis Standardpasswort...

  • Seite 16: Webserverauthentifizierung

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 2.1.2.2 Webserverauthentifizierung Die WBM-Seiten des Controllers können wahlweise mit dem Webprotokoll HTTP oder HTTPS geöffnet werden. HTTPS sollte bevorzugt verwendet werden, da es das TLS-Protokoll einsetzt. Das TLS-Protokoll sichert die Kommunikation durch Verschlüsselung und Authentifizierung.
  • Seite 17 WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 Information Leitfaden des BSI zur Migration auf TLS 1.2 Der Leitfaden des Bundesamtes für Sicherheit in der Informationstechnik zur Migration auf TLS 1.2 enthält „Kompatibilitätsmatrizen“, die darstellen, welche Software kompatibel zu TLS 1.2 ist.

  • Seite 18: Root-Zertifikate

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 2.1.2.3 Root-Zertifikate Bei mittels TLS verschlüsselter Kommunikation werden zur Überprüfung der Authentizität des Kommunikationspartners Root-Zertifikate verwendet. Ein Root-Zertifikat, welches von einer Zertifizierungsstelle signiert wurde, dient dazu, die Gültigkeit aller Zertifikate zu verifizieren, die von dieser Zertifizierungsstelle ausgestellt wurden.

  • Seite 19: Netzwerkkonfiguration

    WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 2.1.3 Netzwerkkonfiguration 2.1.3.1 Hostname/Domainname Ohne eine Konfiguration eines Hostnamens bekommt der Controller einen Standardnamen, in den die letzten drei Werte der MAC-Adresse des Controllers eingehen, z. B. „PFx00-A1A2A3“. Dieser Name gilt, solange noch kein Hostname konfiguriert wurde bzw.
  • Seite 20 Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 • Gateway-Address • Gateway-Metric • Interface Anhand des eingestellten Zielsystems, bestehend aus Destination-Address und Destination-Mask, wird entschieden, an welches Gateway ein Netzwerk- Datenpaket weitergeleitet werden soll. Das Zielsystem kann dabei durch eine einzelne IP-Adresse oder einen IP-Adressbereich angegeben werden.
  • Seite 21 WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 Neben den manuell konfigurierbaren Routen können Default-Gateways durch DHCP-Antworten eingestellt werden. Allen per DHCP vergebenen Default- Gateways wird eine eindeutige Metrik zugeordnet. Die Vergabe der Metrik beginnt bei 10 und erfolgt in Abhängigkeit des Netzwerk- Interface, über das die DHCP-Antwort eingegangen ist.

  • Seite 22: Subnetzmaske Eines Einzelnen Hosts

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Destination Address: 192.168.1.2 IP-Adresse des Ziel-Hosts Destination Mask: 255.255.255.255 Subnetzmaske eines einzelnen Hosts Gateway Address: 10.0.1.3 IP-Adresse des Gateways Gateway Metric: Priorität der Route Beispiel für Netzwerkroute: Eine Netzwerkroute bezeichnet eine Route zu einem Subnetz, welches mehrere Hosts enthalten kann.

  • Seite 23: Netzwerkdienste

    WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 2.1.4 Netzwerkdienste 2.1.4.1 DHCP-Client Der Controller kann über den DHCP-Client Netzwerkparameter von einem externen DHCP-Server beziehen. Folgende Parameter können bezogen werden: • IP-Adresse • Subnetzmaske • Router/Gateway • Hostname • Domain •...

  • Seite 24: Cloud-Connectivity-Funktionalität

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 2.1.5 Cloud-Connectivity-Funktionalität Mit der Cloud-Connectivity-Funktionalität und einer IEC-Bibliothek steht der Controller als Gateway für Anwendungen im Bereich Internet-of-Things (IoT) zur Verfügung. Damit kann der Controller die Daten aller angeschlossenen Geräte sammeln und über die eingebaute ETHERNET-Schnittstelle oder das Mobilfunkmodul auf das Internet zugreifen und die Daten in die Cloud senden.

  • Seite 25: Komponenten Des Softwarepaketes Cloud-Connectivity

    Beachten Sie die erforderlichen Einstellungen zu Datenschutz und Sicherheit! Bevor Sie die Cloud-Connectivity-Funktionalität nutzen, informieren Sie sich zum Thema Datenschutz und Sicherheit in dem entsprechenden Handbuch. Dieses finden Sie im Downloadbereich unter www.wago.com. 2.1.5.1 Komponenten des Softwarepaketes Cloud-Connectivity Tabelle 5: Komponenten des Softwarepaketes Cloud-Connectivity...

  • Seite 26: Speicherkartenfunktion

    750-811x/750-821x PFC100/PFC200; G2 Speicherkartenfunktion Hinweis Nur empfohlene Speicherkarten verwenden! Setzen Sie ausschließlich die von WAGO erhältlichen SD-Speicherkarten (Bestellnr. 758-879/000-001 und 758-879/000-2108) ein, da diese für industrielle Anwendungen unter erschwerten Umgebungsbedingungen und für den Einsatz in diesem Gerät spezifiziert sind. Die Kompatibilität zu anderen im Handel erhältlichen Speichermedien kann nicht gewährleistet werden.
  • Seite 27 WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 Hinweis Speicherkartenzugriff aus CODESYS nur mit FAT16, FAT32 oder NTFS möglich! Soll der CODESYS Benutzer „admin“ (siehe Kapitel „Netzwerk“ > „Netzwerksicherheit“ > „Benutzer und Passwörter“ > „Dienste und Benutzer“) auf Dateien zugreifen können, die auf der Speicherkarte angelegt werden, dann muss die Speicherkarte mit FAT16, FAT32 oder NTFS formatiert sein.

  • Seite 28: Datensicherung

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 2.2.2 Datensicherung Zur Sicherung und Wiederherstellung besitzt der Controller die Backup- und die Restore-Funktion. Im WBM können die notwendigen Einstellungen im Register „Configuration“ auf den Seiten „Package Server“ > „Firmware Backup“ bzw. „Firmware Restore“...

  • Seite 29: Restore-Funktion

    WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 Wenn die Speicherkarte als Zielmedium ausgewählt ist, blinkt die LED über dem Speicherkartensteckplatz während des Speichervorgangs gelb. Die Geräteeinstellungen und Dateien des internen Laufwerks sind anschließend auf dem Zielmedium gesichert. Der Controller verfügt über eine Automatische Update-Funktion. Wird diese...
  • Seite 30 Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 werden, wird die neue Partition aktiv geschaltet. Anderenfalls wird beim nächsten Bootvorgang wieder von der alten aktiven Partition gebootet. Nach dem Neustart wird das Boot-Projekt automatisch geladen und Einstellungen werden automatisch aktiv. Ob dabei das Boot-Projekt des internen Laufwerks oder der Speicherkarte geladen wird, ist abhängig von der Einstellung...

  • Seite 31: Einfügen Einer Speicherkarte Im Betrieb

    WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 2.2.3 Einfügen einer Speicherkarte im Betrieb Der Feldbusknoten und das SPS-Programm sind in Betrieb. Sie legen eine Speicherkarte im laufenden Betrieb ein. Im Normalbetrieb wird die Speicherkarte als Laufwerk in das Dateisystem des Controllers eingebunden.

  • Seite 32: Einstellung Des Home-Verzeichnisses Für Das Laufzeitsystem

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 2.2.5 Einstellung des Home-Verzeichnisses für das Laufzeitsystem Standardmäßig liegt das Home-Verzeichnis für das Laufzeitsystem im internen Speicher des Controllers. Im Home-Verzeichnis wird unter anderem ein ggf. vorhandenes Boot-Projekt gespeichert. Mit dem WBM kann das Home-Verzeichnis für das Laufzeitsystem auf die Speicherkarte verlagert werden, um beispielsweise mehr Speicherplatz für ein...

  • Seite 33: Tabelle 6: Laden Eines Boot-Projekts

    WAGO I/O System 750/753 Funktionsbeschreibung 750-811x/750-821x PFC100/PFC200; G2 Tabelle 6: Laden eines Boot-Projekts „Home Boot-Projekt Speicherkarte directory on im internen mit Boot- Boot-Projekt wird memory card geladen … Flash Projekt enabled“ gespeichert gesteckt markiert Nein, kein Bootprojekt Nein vorhanden Nein...

  • Seite 34: Lizenzpflichtige Softwarekomponenten

    Funktionsbeschreibung WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Lizenzpflichtige Softwarekomponenten Für Controller der 2. Generation (750-821x/xxx-xxx) sind für das Laufzeitsystem CODESYS V3 Softwarekomponenten erhältlich, die einer Lizenzprüfung unterliegen (Runtime-Lizenzen). Die Lizenzierung kann mit Add-on Licensing durchgeführt werden. Für den produktiven, zeitlich unbegrenzten Einsatz einer lizenzpflichtigen Softwarekomponente wird ein Lizenzschlüssel benötigt.

  • Seite 35: In Betrieb Nehmen

    Security zu erhöhen, schließen Sie alle nicht von Ihrer Applikation benötigten Ports und Dienste in den Steuerungskomponenten (insbesondere Port 6626 für WAGO-I/O-CHECK und Port 11740 für CODESYS V3). Öffnen Sie die Ports und Dienste nur für die Dauer der Inbetriebnahme bzw.
  • Seite 36 In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Ist kein ausführbares Programm im Controller gespeichert oder steht der Betriebsartenschalter auf STOP, wird dies ebenfalls durch RUN-LED angezeigt (siehe Kapitel „Diagnose“ > … > „Anzeigeelemente Feldbus/System“). Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 37: Ermitteln Der Ip-Adresse Des Host-Pc

    WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 Ermitteln der IP-Adresse des Host-PC Damit der Host-PC mit dem Controller über das ETHERNET-Netzwerk kommunizieren kann, müssen sich beide im gleichen Subnetz befinden. Zum Ermitteln der IP-Adresse des Host-PC (mit Betriebssystem Microsoft Windows ®...

  • Seite 38: Einstellen Einer Ip-Adresse

    In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Einstellen einer IP-Adresse Im Auslieferungszustand des Controllers ist für die ETHERNET-Schnittstelle (Port X1 und Port X2) folgende IP-Adressierung aktiv: Tabelle 7: Voreingestellte IP-Adressierungen der Ethernet-Schnittstellen Ethernet-Schnittstelle Voreinstellung X1/X2 Dynamische Vergabe der IP-Adresse mittels DHCP...

  • Seite 39: Zuweisen Einer Ip-Adresse Mittels Dhcp

    WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 3.3.1 Zuweisen einer IP-Adresse mittels DHCP Der Controller kann seine IP-Adresse dynamisch (DHCP/BootP) von einem Server beziehen. Im Gegenteil zu festen IP-Adressen werden dynamisch zugewiesene Adressen nicht permanent gespeichert. Daher ist bei jedem Neustart des Controllers die Anwesenheit eines BootP- oder DHCP-Servers erforderlich.

  • Seite 40: Ändern Einer Ip-Adresse Mit Dem Konfigurationstool „Cbm" Und Einem Terminalprogramm

    In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 3.3.2 Ändern einer IP-Adresse mit dem Konfigurationstool „CBM“ und einem Terminalprogramm Über das auf der Linux -Konsole erreichbare Konfigurationstool „CBM“ können ® Sie u. a. den ETHERNET-Schnittstellen X1 und X2 eine neue IP-Adresse zuweisen.
  • Seite 41 WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 Starten Sie das Konfigurationstool, indem Sie den Befehl „cbm“ (Groß-/ Kleinschreibung beachten) in der Kommandozeile des Terminalprogramms eingeben und mit der [Enter]-Taste bestätigen. Abbildung 6: CBM-Hauptmenü (Beispiel) Wählen Sie im Main Menu über die Tastatur (Pfeiltasten oder Nummernblock) den Eintrag Networking aus und drücken Sie die [Enter]-...
  • Seite 42 In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Wählen Sie im Menü Networking den Eintrag TCP/IP aus und drücken Sie die [Enter]-Taste. Abbildung 8: CBM – Auswahl „TCP/IP“ Wählen Sie Menü TCP/IP den Eintrag IP Address aus und drücken Sie die [Enter]-Taste.
  • Seite 43 WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 Geben Sie im Menü Change IP Address die neue IP-Adresse ein und bestätigen Sie diese mittels [OK]. Wollen Sie ohne eine Änderung ins Hauptmenü zurückkehren, wählen Sie [Abort]. Abbildung 11: CBM – Eingabe der neuen IP-Adresse Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 44: Ändern Einer Ip-Adresse Mit „Wago Ethernet Settings

    WAGO Funkadapter oder ggf. das IP-Netzwerk verwenden. Schalten Sie die Betriebsspannung des Controllers aus. Schließen Sie das Kommunikationskabel 750-923 an die Service- Schnittstelle des Controllers und an eine serielle Schnittstelle Ihres PCs an. Schalten Sie die Betriebsspannung des Controllers wieder ein.
  • Seite 45 Settings“ Ihren Controller automatisch neu starten. Diese Aktion kann ca. 30 Sekunden in Anspruch nehmen.) Nun können Sie „WAGO Ethernet Settings“ schließen oder bei Bedarf direkt im Web-Based-Management weitere Einstellungen vornehmen. Klicken sie dazu auf [Starte WBM] im rechten Fensterbereich.

  • Seite 46: Temporär Feste Ip-Adressen Einstellen

    In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 3.3.4 Temporär feste IP-Adressen einstellen Mit diesem Vorgang werden die IP-Adressen für die Netzwerkschnittstellen X1 … X<n> temporär auf feste IP-Adressen eingestellt. Für jede verwendete Bridge wird dabei den zugeordneten Schnittstellen eine eigene Adresse vergeben, wobei Bridge 1 die IP-Adresse „192.168.1.17“, Bridge...

  • Seite 47: Testen Der Netzwerkverbindung

    WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 Testen der Netzwerkverbindung Um zu überprüfen, ob Sie den Controller unter der von Ihnen vergebenen IP- Adresse im Netzwerk erreichen, führen Sie den Netzwerkdienst „ping“ durch: Öffnen Sie die Eingabeaufforderung.

  • Seite 48: Passwörter Ändern

    In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Passwörter ändern Hinweis Standardpasswörter ändern Die im Auslieferungszustand eingestellten Standardpasswörter sind in dieser Betriebsanleitung dokumentiert und bieten so keinen hinreichenden Schutz! Ändern Sie die Passwörter entsprechend Ihren Erfordernissen! Hinweis Zulässige Zeichen für Passwörter Passwörter dürfen nur die folgenden Zeichen enthalten:...
  • Seite 49 WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 Ändern Sie das Passwort für alle Benutzer mit den Befehlen „passwd root“, „passwd admin“ und „passwd user“. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 50: Ausschalten/Neustart

    In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Ausschalten/Neustart Um den Controller auszuschalten, schalten Sie die Versorgungsspannung ab. Um einen Neustart des Controllers durchzuführen, betätigen Sie den Reset- Taster wie im Kapitel „Reset-Funktionen auslösen“ > „Software-Reset (Neustart)“ beschrieben.

  • Seite 51: Reset-Funktionen Auslösen

    WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 Reset-Funktionen auslösen Mit dem Betriebsartenschalter und dem Reset-Taster (RST) können Sie verschiedene Reset-Funktionen auslösen. 3.7.1 Warmstart-Reset Bei einem Warmstart-Reset werden alle CODESYS V3-Applikationen zurückgesetzt. Alle globalen Daten werden auf ihre Initialisierungswerte gesetzt.
  • Seite 52 Nachinstallierte Firmwarefunktionen werden nicht überschrieben. Software-Lizenzen bleiben erhalten. Das inaktive System wird durch den Reset nicht verändert. Bei Rückfragen wenden Sie sich an den WAGO Support. Nach dem Controller-Reset wird der Controller neu gestartet. Wenn Sie für den Controller einen Controller-Reset durchführen möchten, gehen Sie folgendermaßen vor:...

  • Seite 53: Konfigurieren

    Zugriff über das SPS-Programm CODESYS mittels der Bibliothek „WagoAppConfigTool.lib“. • Zugriff über den PC mittels „WAGO Ethernet Settings“ (Kapitel „Konfigurieren mit ‚WAGO-Ethernet Settings‘“). Das CBM dient im Wesentlichen der Erstkonfiguration und Inbetriebnahme des Controllers. Es stellt daher nur eine Untermenge der Parameter des WBM zur Verfügung.

  • Seite 54: Konfigurieren Mittels Web-Based-Management (Wbm)

    In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 3.8.1 Konfigurieren mittels Web-Based-Management (WBM) Die HTML-Seiten (im Folgenden kurz: Seiten) des Web-Based-Managements (WBM) dienen zur Konfiguration des Controllers. Für den Zugriff auf das WBM über einen Webbrowser gehen Sie folgendermaßen vor: Verbinden Sie den Controller über die ETHERNET-Schnittstelle X1 und das...
  • Seite 55 WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 Klicken Sie auf die Schaltfläche [Login]. Abhängig vom ausgewählten Benutzer werden die Navigationsleiste und  die Register des WBM angezeigt. Sollten Sie in Ihrem Webbrowser Cookies deaktiviert haben, können Sie weiter das WBM benutzen, solange Sie sich direkt darin bewegen.

  • Seite 56: Benutzerverwaltung Des Wbm

    In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 3.8.1.1 Benutzerverwaltung des WBM Um Einstellungen nur durch einen ausgewählten Personenkreis zu erlauben, begrenzen Sie über die Benutzerverwaltung den Zugriff auf die Funktionen des WBM. Hinweis Passwörter ändern Die im Auslieferungszustand eingestellten Standardpasswörter sind in dieser Betriebsanleitung dokumentiert und bieten so keinen hinreichenden Schutz! Ändern Sie die Passwörter entsprechend Ihren Erfordernissen!

  • Seite 57: Tabelle 10: Zugriffsrechte Für Die Wbm-Seiten

    WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 Der Benutzer „root“ hat die gleichen Rechte wie der Benutzer „admin“ und ist daher nicht separat aufgelistet. Tabelle 10: Zugriffsrechte für die WBM-Seiten Register/Navigation WBM-Seitentitel Benutzer Information Device Status Device Status...
  • Seite 58 Certificates admin Boot Mode Boot mode configuration admin Security Settings admin Integrity Advanced Intrusion Detection admin Environment (AIDE) WAGO Device Access WAGO Device Access admin Diagnostic Log Message Log Message Viewer user Download Download admin Network Capture Network Capture admin Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 59: Allgemeine Seiteninformationen

    WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 3.8.1.2 Allgemeine Seiteninformationen In der Eingabezeile des Browserfensters wird die IP-Adresse des angesprochenen Gerätes angezeigt. Die WBM-Seiten werden erst nach der Anmeldung angezeigt. Zur Anmeldung geben Sie im Anmeldefenster Benutzername und Passwort ein und klicken Sie auf die Schaltfläche [Login].
  • Seite 60 In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Abbildung 19: WBM-Statuszeile (Beispiel) • Datum und Uhrzeit - Lokale Zeit und lokales Datum auf dem Gerät • Zustand des Betriebsartenschalters • LED-Zustände des Gerätes: Die LEDs sind mit ihrer jeweiligen Bezeichnung (z. B. SYS, RUN, ...) beschriftet und die Zustände werden über eine Grafik symbolisiert.

  • Seite 61: Konfigurieren Mittels Console-Based-Management-Tool (Cbm) Über Ein Terminalprogramm

    WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 3.8.2 Konfigurieren mittels Console-Based-Management-Tool (CBM) über ein Terminalprogramm Das Console-Based-Management-Tool (CBM) dient im Wesentlichen der Erstkonfiguration und Inbetriebnahme des Controllers über ein Terminalprogramm. Es stellt daher nur eine Untermenge der Parameter des Controllers zur Verfügung.
  • Seite 62 In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Starten Sie das Konfigurationstool, indem Sie den Befehl „cbm“ (Groß-/ Kleinschreibung beachten) in der Kommandozeile des Terminalprogramms eingeben und mit der [Enter]-Taste bestätigen. Abbildung 20: CBM-Hauptmenü (Beispiel) Hinweis Neustart nach Parameteränderungen nicht durch Aus- und Wiedereinschalten hervorrufen! Einige Parameteränderungen erfordern einen Neustart des Controllers, um...

  • Seite 63: Konfigurieren Mit „Wago Ethernet Settings

    Softwareversion beachten! Verwenden Sie zur Konfiguration des Controllers mindestens die Version 6.3.1(01) von „WAGO Ethernet Settings“! Nach dem Starten von „WAGO Ethernet Settings“ müssen Sie die entsprechende Schnittstelle auswählen. Eine Verbindung ist über die Service-Schnittstelle mit der Konfigurationsleitung 750-923 bzw. 750-923/000-001 oder über die ETHERNET-Schnittstellen möglich.
  • Seite 64 WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Abbildung 22: „WAGO Ethernet Settings“ – Kommunikationsverbindung Haben Sie „WAGO Ethernet Settings“ konfiguriert und auf [Übernehmen] geklickt, wird automatisch die Verbindung mit dem Controller aufgebaut. Wurde „WAGO Ethernet Settings“ mit den korrekten Parametern bereits gestartet, ist es möglich, durch Klicken auf [Lesen] die Verbindung zum...

  • Seite 65: Registerkarte Identifikation

    Neben einigen festen Werten wie Artikelnummer, MAC-Adresse und Firmware- Version ist auch die aktuell verwendete IP-Adresse und die Art, wie sie konfiguriert wurde, ersichtlich. Abbildung 23: „WAGO Ethernet Settings“ – Registerkarte Identifikation (Beispiel) Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 66: Registerkarte Netzwerk

    Geben Sie hier im Falle der statischen Konfiguration die jeweiligen Netzwerkparameter ein. Hinweis Eingeschränkte Einstellung für Default-Gateways! Mit „WAGO Ethernet Settings“ kann nur das Default-Gateway 1 eingestellt werden. Das Default-Gateway 2 kann ausschließlich im WBM eingestellt werden! Bevorzugter DNS-Server, Alternativer DNS-Server Geben Sie hier bei Bedarf die IP-Adresse eines erreichbaren DNS Servers für...
  • Seite 67 WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 dieser zusammengesetzten aus dem String „PFCx00-“ und den letzten 3 Byte der MAC-Adresse. Dieser Standardwert wird ebenfalls immer dann verwendet, wenn der selbstgewählte Name in der Spalte „Eingabe“ gelöscht wird.

  • Seite 68: Registerkarte Sps

    In Betrieb nehmen WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 3.8.3.3 Registerkarte SPS Abbildung 25: „WAGO Ethernet Settings“ – Registerkarte SPS Hier können Sie das Laufzeitsystem auswählen. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 69: Registerkarte Status

    WAGO I/O System 750/753 In Betrieb nehmen 750-811x/750-821x PFC100/PFC200; G2 3.8.3.4 Registerkarte Status Abbildung 26: „WAGO Ethernet Settings“ – Registerkarte Status Hier werden allgemeine Informationen über den Status des Controllers angezeigt. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 70: Konfigurieren Mit Wago Device Access (Wda)

    750-811x/750-821x PFC100/PFC200; G2 3.8.4 Konfigurieren mit WAGO Device Access (WDA) WAGO Device Access (WDA) ist ein zentraler Dienst im System, der den Zugriff auf die Gerätekonfiguration und deren Einstellungen erlaubt. Der Dienst stellt eine REST-API über HTTP bereit. Die WDA-REST-API ist unter der Adresse „https://<IP>/wda“...

  • Seite 71: Laufzeitumgebung Codesys V3

    WAGO I/O System 750/753 Laufzeitumgebung CODESYS V3 750-811x/750-821x PFC100/PFC200; G2 Laufzeitumgebung CODESYS V3 Grundlegende Hinweise Information Weitere Information Informationen zur Installation, Inbetriebnahme und Programmierung finden Sie in der Dokumentation zu CODESYS V3. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 72: Codesys V3-Prioritäten

    Laufzeitumgebung CODESYS V3 WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 CODESYS V3-Prioritäten In Ergänzung zur CODESYS V3-Dokumentation finden Sie hier eine Auflistung der für den Controller implementierten Prioritäten. Tabelle 11: CODESYS V3-Prioritäten ® Linux IEC- Scheduler Aufgabe Bemerkung Priorität Priorität Lokal- oder -95 …...

  • Seite 73: Speicherbereiche Unter Codesys V3

    WAGO I/O System 750/753 Laufzeitumgebung CODESYS V3 750-811x/750-821x PFC100/PFC200; G2 Speicherbereiche unter CODESYS V3 Die Speicherbereiche haben im Controller unter CODESYS V3 folgende Größen: • Programmspeicher: 32 MByte • Datenspeicher/Merker: 128 MByte • Eingangsdaten: 64 kByte • Ausgangsdaten: 64 kByte •...

  • Seite 74: Netzwerkeinstellungen Durch Die Iec-Applikation Ändern

    Laufzeitumgebung CODESYS V3 WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 4.3.5 Netzwerkeinstellungen durch die IEC-Applikation ändern Damit Netzwerkeinstellungen aus einer IEC-Anwendung heraus oder über einen Feldbus (z. B. PROFINET DCP) geändert werden können, muss der Parameter „IP Source“ auf “external” gesetzt werden (WBM-Seite „TCP/IP Configuration“ –...

  • Seite 75: Modbus

    WAGO I/O System 750/753 Modbus 750-811x/750-821x PFC100/PFC200; G2 Modbus Eine direkte Modbus Anbindung wird von der aktuellen Firmwareversion nicht unterstützt. Die Modbus Anbindung ist über die CODESYS V3-Funktionalität und die CODESYS V3-Bibliotheken möglich. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 76: Bacnet

    BACnet WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 BACnet BACnet ist eine lizenzpflichtige Erweiterung; die Lizenzierung kann mit Add-on- Licensing durchgeführt werden. Für den produktiven, zeitlich unbegrenzten Einsatz von BACnet wird ein Lizenzschlüssel benötigt. Auch ohne Lizenzschlüssel ist BACnet zeitlich begrenzt in vollem Umfang nutzbar.

  • Seite 77: Canopen-Master Und -Slave

    WAGO I/O System 750/753 CANopen-Master und -Slave 750-811x/750-821x PFC100/PFC200; G2 CANopen-Master und -Slave Entsprechend der IEC 61131-3-Programmierung erfolgt die Bearbeitung der Prozessdaten vor Ort im Controller. Die daraus erzeugten Ergebnisse können direkt an die Aktoren ausgegeben oder über den Bus übertragen werden.

  • Seite 78: Kommunikationsprofil

    Synchronisation. Die Auflösung intern beträgt 1ms. Ist der Wert 0 wird keine SYNC-Überwachung durchgeführt. Standardwert: 0 0x1008 Manufacturer Device Name Das Objekt gibt den Gerätenamen an. Eintrag: Bestellnummer des PFC200, z. B „750-8206“ Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)
  • Seite 79 WAGO I/O System 750/753 CANopen-Master und -Slave 750-811x/750-821x PFC100/PFC200; G2 0x1009 Manufacturer Hardware Version Eintrag: „V 1.0“ oder höher 0x100A Manufacturer Software Version Eintrag: „04.02.05(00)“ oder höher 0x100C Node Guarding Time Das Objekt gibt die Guarding Time in Millisekunden an. Ein NMT-Master fragt zyklisch den NMT Slave nach seinem Zustand ab.
  • Seite 80 Standardwert: 0 0x1018h Identity Das Objekt spezifiziert das verwendete Gerät. Die Hersteller-ID beinhaltet eine für jeden Hersteller eindeutige Zahl. WAGO wurde die ID 33 zugewiesen. Der Product Code enthält die Gerätekennung. Die Rev.-Nr. beinhaltet ein bestimmtes CANopen verhalten. Dabei enthält die Major Rev.
  • Seite 81 WAGO I/O System 750/753 CANopen-Master und -Slave 750-811x/750-821x PFC100/PFC200; G2 0x1200 Server SDO Parameter Channels Hier sind die Kommunikationsparameter für einen SDO-Transfer als Server eingetragen. Es wird 1 Server SDO Kanal unterstützt. 0x1280 … 0x128E Client SDO Parameter Channels Hier sind die Kommunikationsparameter für einen SDO-Transfer als Client eingetragen.

  • Seite 82: Masterkonfiguration

    CANopen-Master und -Slave WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 7.2.1 Masterkonfiguration Diese Objekte stehen busseitig nur zur Verfügung, wenn der Master konfiguriert ist. 0x102A NMT Inhibit Time Dieses Objekt gibt die min. Zeit an, die vergehen muss, bevor ein weiteres NMT Telegramm gesendet wird.
  • Seite 83 WAGO I/O System 750/753 CANopen-Master und -Slave 750-811x/750-821x PFC100/PFC200; G2 0x1F85 Vendor identification Subindex 0: 127 = Anzahl der möglichen Einträge Subindex 1 … 127: Device Type des Slaves (Standardmäßig nicht genutzt) 0x1F86 Product code Subindex 0: 127 = Anzahl der möglichen Einträge Subindex 1 …...

  • Seite 84: Datenaustausch

    CANopen-Master und -Slave WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Datenaustausch Der Austausch der Prozessdaten findet bei dem CANopen Feldbus-Controller über die Kommunikationsobjekte statt. Jedes Objekt besteht aus einem CAN-Telegramm, das maximal 8 Byte Nutzdaten und eine im Netzwerk eindeutige COB-ID (Communication Object Identifier) enthält.

  • Seite 85: Tabelle 13: Indizierung Der „Iec 61131-3"-Variablendaten Im Objektverzeichnis

    WAGO I/O System 750/753 CANopen-Master und -Slave 750-811x/750-821x PFC100/PFC200; G2 Da CANopen die Daten nicht bitweise überträgt, werden die Variablendaten vom Datentyp Boolean zu Bytes zusammengefasst und dem entsprechenden Index zugeordnet, Eingangsvariablendaten vom Typ Boolean dem Index 0xA080, Ausgangsvariablendaten vom Typ Boolean dem Index 0xA500.

  • Seite 86: Tabelle 14: Feldbuszugriff Auf Die Pfc-Ausgangsdaten

    CANopen-Master und -Slave WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Mit Verwendung der Indizes für größere Datenblöcke ist dagegen der Zugriff auf mehrere Bytes gleichzeitig möglich. Mit dem Index für Integer16 (0xA0C0) oder für Unsigned16 (0xA100) kann z. B. wortweise auf die beschriebenen PFC-Ausgangsvariablendaten zugegriffen werden, mit dem Index 0xA140 für Integer24 auf 3 Byte usw.
  • Seite 87 WAGO I/O System 750/753 CANopen-Master und -Slave 750-811x/750-821x PFC100/PFC200; G2 Hinweis Datenrichtung beachten! Die PFC-Ausgangsvariablen sind definiert aus Sicht des Controllers, aus der Sicht des CAN-Feldbusses handelt es sich hierbei um Eingangsvariablen. Entsprechend sind die PFC- Eingangsvariablen für den IEC 61131-3 Zugriff seitens des Feldbusses Ausgangsvariablen.

  • Seite 88: Beispiele Für Die Definition Von Pfc-Feldbusvariablen

    CANopen-Master und -Slave WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 7.3.3 Beispiele für die Definition von PFC-Feldbusvariablen In den folgenden Beispielen sind einige Definitionen für PFC-Variablen mit verschiedenen Datentypen den dazugehörigen Objektverzeichniseinträgen gegenübergestellt. 7.3.3.1 CODESYS Zugriff auf PFC-Variablen Tabelle 15: Beispiele für den CODESYS Zugriff auf PFC-Variablen...

  • Seite 89: Maximale Indizes

    WAGO I/O System 750/753 CANopen-Master und -Slave 750-811x/750-821x PFC100/PFC200; G2 7.3.3.2 Maximale Indizes Die maximalen Indizes und Sub-Indizes ergeben sich aus der Speichergröße des Feldbus-Controllers mit 4096 Byte und der jeweiligen Datenbreite der Datentypen. Eine Übersicht über die maximalen Indizes und Sub-Indizes der IEC 61131-3 Variablen zeigt die Tabelle.

  • Seite 90: Tabelle 17: Beispiel Für „Iec 61131-3"-Ausgangsvariablen

    CANopen-Master und -Slave WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 17: Beispiel für „IEC 61131-3“-Ausgangsvariablen Index Sub-Index Inhalt Beschreibung 0xA580 D1 *) 1. Ausgangsvariablenblock D2 *) 2. Ausgangsvariablenblock D255 *) 255. Ausgangsvariablenblock 0xA581 D256 *) 256. Ausgangsvariablenblock D257 *) 257.

  • Seite 91: Verwendung Des Canopen Slave (Device) Unter Codesys V3

    0x5000 .. 0x507F SDO Lese/Schreibzugriff 0x5800 .. 0x587F SDO Lesezugriff Die nähere Beschreibung der Verwendung der CANopen-Schnittstelle ist im CODESYS V3-Online-Handbuch beschrieben. Die WAGO spezifischen Funktionen sind über die Bibliotheken WagoAppCanOpen und WagoAppCanLayer2 nutzbar. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 92: Verwendung Als Can Layer 2 Gerät

    Es können 127 Empfangsfilter mit einem Gesamtpuffer von 127 Telegrammen gesetzt werden oder ungefiltert mit einem Empfangspuffer von 255 Telegrammen gearbeitet werden. Zur Nutzung mit CODESYS V3 wird das WAGO CanLayer2-Device am CAN ausgewählt. Die Funktionalität wird über die WagoAppCanLayer2-Bibliothek genutzt.

  • Seite 93: Profibus-Dp-V1-Slave

    WAGO I/O System 750/753 PROFIBUS-DP-V1-Slave 750-811x/750-821x PFC100/PFC200; G2 PROFIBUS-DP-V1-Slave Die PROFIBUS DP-V1 Slave-Funktionalität wird von der aktuellen Firmwareversion nicht unterstützt. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 94: Diagnose

    Diagnose WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Diagnose Diagnosemeldungen über Blinksequenzen 9.1.1 Ablauf der Blinksequenzen Eine Diagnose (Störung) wird immer zyklisch mit drei Blinksequenzen dargestellt: Die erste Blinksequenz (flackern) leitet die Störmeldung ein. Nach einer Pause von ca. 1 Sekunde erscheint die zweite Blinksequenz.

  • Seite 95: Beispiel Einer Diagnosemeldung Über Blinksequenzen

    WAGO I/O System 750/753 Diagnose 750-811x/750-821x PFC100/PFC200; G2 9.1.2 Beispiel einer Diagnosemeldung über Blinksequenzen Folgendes Beispiel verdeutlicht die Darstellung einer Diagnosemeldung mittels Blinksequenzen. Die LED „I/O“ zeigt einen Datenfehler am Lokalbus an. Der Datenfehler wird durch das Entfernen eines I/O-Moduls verursacht, das sich an der 6.

  • Seite 96: Blinkcodes Der Led „I/O" Und Maßnahmen Zur Fehlerbehebung

    Dieses Kapitel beschreibt die durch die LED „I/O“ als Blinkcode ausgegebenen Diagnosen. Lassen sich die nachfolgenden Diagnosen nicht mit den angegebenen Maßnahmen beseitigen, kontaktieren Sie bitte den WAGO Support. Teilen Sie diesem den Blinkcode mit, der ausgegeben wird. Tel.: +49 571 887 44 55 5...

  • Seite 97: Tabelle 19: Fehlercode 1, Bedeutung Der Blinkcodes Und Maßnahmen Zur

    WAGO I/O System 750/753 Diagnose 750-811x/750-821x PFC100/PFC200; G2 Tabelle 19: Fehlercode 1, Bedeutung der Blinkcodes und Maßnahmen zur Fehlerbehebung Fehler- Ursache Abhilfe argument Schalten Sie die Ungültige Versorgungsspannung des Parameterprüfsumme Controllers ab und wechseln Sie ihn der Lokalbus- aus. schnittstelle Schalten Sie anschließend die...
  • Seite 98 Diagnose WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 19: Fehlercode 1, Bedeutung der Blinkcodes und Maßnahmen zur Fehlerbehebung Fehler- Ursache Abhilfe argument Schalten Sie die Versorgungsspannung des Unbekannter Controllers ab und wechseln Sie ihn Modultyp des Flash- aus. Programmspeichers Schalten Sie anschließend die...

  • Seite 99: Tabelle 20: Fehlercode 2, Bedeutung Der Blinkcodes Und Maßnahmen Zur

    WAGO I/O System 750/753 Diagnose 750-811x/750-821x PFC100/PFC200; G2 Tabelle 19: Fehlercode 1, Bedeutung der Blinkcodes und Maßnahmen zur Fehlerbehebung Fehler- Ursache Abhilfe argument Schalten Sie die Zeit für Zugriff auf Versorgungsspannung des dem seriellen Controllers ab und wechseln Sie ihn EEPROM aus.

  • Seite 100: Tabelle 21: Fehlercode 3, Bedeutung Der Blinkcodes Und Maßnahmen Zur

    100 Diagnose WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 21: Fehlercode 3, Bedeutung der Blinkcodes und Maßnahmen zur Fehlerbehebung Fehler- Ursache Abhilfe argument Ist am Controller ein Potentialeinspeisemodul (z. B. 750-602) angeschlossen, stellen Sie sicher, dass dieses funktioniert (siehe dazu Kap.

  • Seite 101: Tabelle 22: Fehlercode 4, Bedeutung Der Blinkcodes Und Maßnahmen Zur

    WAGO I/O System 750/753 Diagnose 101 750-811x/750-821x PFC100/PFC200; G2 Tabelle 22: Fehlercode 4, Bedeutung der Blinkcodes und Maßnahmen zur Fehlerbehebung Fehler- Ursache Abhilfe argument Schalten Sie die Versorgungsspannung des Anzahl der zulässigen Controllers ab. I/O-Module Reduzieren Sie die Anzahl der I/O- überschritten.

  • Seite 102: Tabelle 24: Fehlercode 7, Bedeutung Der Blinkcodes Und Maßnahmen Zur

    102 Diagnose WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 24: Fehlercode 7, Bedeutung der Blinkcodes und Maßnahmen zur Fehlerbehebung Fehler- Ursache Abhilfe argument Schalten Sie die Versorgungsspannung des Controllers ab. Erstes nicht Tauschen Sie das n-te I/O-Modul mit unterstütztes I/O- Prozessdaten aus bzw.

  • Seite 103: Blinkcodes Der Led „Ms" Und Maßnahmen Zur Fehlerbehebung

    Dieses Kapitel beschreibt die durch die LED „MS“ als Blinkcode ausgegebenen Diagnosen. Lassen sich die nachfolgenden Diagnosen nicht mit den angegebenen Maßnahmen beseitigen, kontaktieren Sie bitte den WAGO Support. Teilen Sie diesem den Blinkcode mit, der ausgegeben wird. Tel.: +49 571 887 44 55 5...

  • Seite 104: Service

    Dokumentation nicht beschrieben sein. Verwenden Sie daher nach einer Firmwareänderung nur die zur Ziel- Firmware passende Dokumentation. Bei Rückfragen wenden Sie sich an den WAGO Support. Hinweis Firmware-Version beachten! Bei Geräten mit einer werksseitigen Installation einer Firmware >= FW 05 ist ein einfaches Downgrade auf eine Version <= FW 04 nicht möglich!

  • Seite 105: Firmware-Update/-Downgrade Mit Wagoupload Durchführen

    WAGO I/O System 750/753 Service 105 750-811x/750-821x PFC100/PFC200; G2 10.1.1 Firmware-Update/-Downgrade mit WAGOupload durchführen Starten Sie WAGOupload. Klicken Sie auf die Tätigkeit [Firmware aktualisieren]. Geben Sie im Dialogfenster „Zielcontroller wählen“ bei der Option „Übertragung über TCP/IP“ die IP-Adresse Ihres Controllers ein.

  • Seite 106: Firmware-Update/-Downgrade Mit Speicherkarte Und Wbm Durchführen

    106 Service WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 10.1.2 Firmware-Update/-Downgrade mit Speicherkarte und WBM durchführen Wenn Sie den Controller auf eine höhere Firmware-Version „updaten“ oder auf eine niedrigere Firmware-Version „downgraden“ möchten, gehen Sie folgendermaßen vor: Kopieren Sie zunächst das Firmware-Image der benötigten Firmware (*.img-Datei) mit einem geeigneten PC-Tool auf die Speicherkarte.

  • Seite 107: Root-Zertifikate Aktualisieren

    WAGO I/O System 750/753 Service 107 750-811x/750-821x PFC100/PFC200; G2 10.2 Root-Zertifikate aktualisieren Wenn Sie die Root-Zertifikate auf dem Controller aktualisieren möchten, gehen Sie folgendermaßen vor: Laden Sie das aktuelle Root-CA-Bundle von der Webseite https://curl.haxx.se/ca auf Ihren PC herunter. Benennen Sie die Datei um nach „ca-certificates.crt“.

  • Seite 108: Anhang

    108 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Anhang 11.1 CODESYS V3-Kompatibilität Tabelle 28: CODESYS V3-Kompatibilität Gerätebeschreibung Firmware *) Compiler Visualisierungsprofil 6.0.0.15 04.01.10(23) 3.5.17.30 CODESYS V3.5 SP17 Patch 3 6.1.0.16 04.02.13(24) 3.5.18.10 CODESYS Visualization 4.1.1.0 6.1.1.11 04.03.03(25) 3.5.18.50 CODESYS Visualization 4.2.0.0...

  • Seite 109: Konfigurationsdialoge

    WAGO I/O System 750/753 Anhang 109 750-811x/750-821x PFC100/PFC200; G2 11.2 Konfigurationsdialoge 11.2.1 Web-Based-Management (WBM) Registerkarte „Information“ 11.2.1.1 11.2.1.1.1 Seite „Device Status“ Auf der Seite „Device Status“ werden die Angaben zur Produktidentifikation und die wichtigsten Netzwerkeigenschaften angezeigt. Gruppe „Device Details“ In dieser Gruppe werden die Angaben zur Produktidentifikation angezeigt.

  • Seite 110: Tabelle 30: Wbm-Seite „Device Status" - Gruppe „Network Tcp/Ip Details

    110 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Network TCP/IP Details“ In dieser Gruppe werden die Netzwerk- und Schnittstelleneigenschaften des Produktes angezeigt. Tabelle 30: WBM-Seite „Device Status“ – Gruppe „Network TCP/IP Details“ Parameter Bedeutung Aktuell konfigurierte Bridge; für jede konfigurierte Bridge werden die Bridge <n>...

  • Seite 111: Seite „Vendor Information

    WAGO I/O System 750/753 Anhang 111 750-811x/750-821x PFC100/PFC200; G2 11.2.1.1.2 Seite „Vendor Information“ Auf der Seite „Vendor Information“ finden Sie Hersteller und Anschrift. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 112: Seite „Plc Runtime Information

    112 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.1.3 Seite „PLC Runtime Information“ Auf der Seite „PLC Runtime Information“ finden Sie Informationen zu dem aktivierten Laufzeitsystem. Außerdem finden Sie hier einen Link, um die WebVisu zu öffnen. Gruppe „Runtime“...

  • Seite 113: Seite „Wago Software License Agreement

    WAGO I/O System 750/753 Anhang 113 750-811x/750-821x PFC100/PFC200; G2 11.2.1.1.4 Seite „WAGO Software License Agreement“ Auf der Seite „WAGO Software License Agreement“ werden die Lizenzbedingungen für die im Produkt eingesetzte Software von WAGO aufgelistet. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 114: Seite „Open Source Licenses

    114 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.1.5 Seite „Open Source Licenses“ Auf der Seite „Open Source Licenses“ werden die Lizenzbedingungen für die im Produkt eingesetzte Open-Source-Software in alphabetischer Reihenfolge aufgelistet. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 115: Seite „Wbm Third Party License Information

    WAGO I/O System 750/753 Anhang 115 750-811x/750-821x PFC100/PFC200; G2 11.2.1.1.6 Seite „WBM Third Party License Information“ Auf der Seite „WBM Third Party License Information“ finden Sie die Lizenztexte der Open-Source-Lizenzen, die das WBM selber betreffen. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 116: Seite „Trademarks Information

    116 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.1.7 Seite „Trademarks Information“ Auf der Seite „Trademarks Information“ finden Sie eine Auflistung der Schutz- und Markenrechte. Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 117: Seite „Wbm Version

    WAGO I/O System 750/753 Anhang 117 750-811x/750-821x PFC100/PFC200; G2 11.2.1.1.8 Seite „WBM Version“ Auf der Seite „WBM Version“ finden Sie die Versionsinformationen über die verschiedenen Bereiche („Plugins“), die im WBM enthalten sind. Diese Informationen sind eventuell nützlich für den Support, wenn ein Fehler im WBM festgestellt wird.

  • Seite 118: Registerkarte „Configuration

    118 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Registerkarte „Configuration“ 11.2.1.2 11.2.1.2.1 Seite „PLC Runtime Configuration“ Auf der Seite „PLC Runtime Configuration“ finden Sie die Einstellungen zu dem mit der Programmiersoftware erstellten Boot-Projekt und die Einstellungen zu der im Laufzeitsystem erstellten Webvisualisierung.

  • Seite 119: Tabelle 33: Wbm-Seite „Plc Runtime Configuration" - Gruppe „Webserver

    WAGO I/O System 750/753 Anhang 119 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Webserver Configuration“ Tabelle 33: WBM-Seite „PLC Runtime Configuration” – Gruppe „Webserver Configuration“ Parameter Bedeutung CODESYS 3 Webserver Hier wird der Status (enabled/disabled) des State CODESYS V3-Webservers angezeigt. Hier wählen Sie aus, ob bei alleiniger Eingabe der...

  • Seite 120: Seite „Tcp/Ip Configuration

    120 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.2 Seite „TCP/IP Configuration“ Auf der Seite „TCP/IP Configuration“ finden Sie die TCP/IP-Einstellungen zu den ETHERNET-Schnittstellen. Gruppe „Bridge Interfaces“ Für jedes konfigurierte Bridge-Interface werden die Eigenschaften in einem separaten Bereich dargestellt.

  • Seite 121: Tabelle 35: Wbm-Seite „Tcp/Ip Configuration" - Gruppe „Dummy Interfaces

    WAGO I/O System 750/753 Anhang 121 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Dummy Interfaces“ Für jedes konfigurierte Dummy-Interface werden die Eigenschaften in einem separaten Bereich dargestellt. Tabelle 35: WBM-Seite „TCP/IP Configuration“ – Gruppe „Dummy Interfaces“ Parameter Bedeutung Einstellungen für das aktuell konfigurierte Dummy- Dummy <n>...

  • Seite 122: Tabelle 36: Wbm-Seite „Tcp/Ip Configuration" - Gruppe „Vlan Interfaces

    122 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „VLAN Interfaces“ Für jedes konfigurierte VLAN-Interface werden die Eigenschaften in einem separaten Bereich dargestellt. Tabelle 36: WBM-Seite „TCP/IP Configuration“ – Gruppe „VLAN Interfaces“ Parameter Bedeutung Einstellungen für das aktuell konfigurierte VLAN- Network Details Bridge <n>...

  • Seite 123: Tabelle 37: Wbm-Seite „Tcp/Ip Configuration" - Gruppe „Dns Server

    WAGO I/O System 750/753 Anhang 123 750-811x/750-821x PFC100/PFC200; G2 Gruppe „DNS Server“ Tabelle 37: WBM-Seite „TCP/IP Configuration“ – Gruppe „DNS Server“ Parameter Bedeutung Hier werden die aktiven DNS-Server angezeigt. Es können bis zu 3 aktive DNS-Server genutzt werden. Active Der Index spiegelt die Anfrage-Reihenfolge wider.

  • Seite 124: Seite „Ethernet Configuration

    124 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.3 Seite „Ethernet Configuration“ Auf der Seite „Ethernet Configuration“ finden Sie die Einstellungen zu ETHERNET. Gruppe „Bridge Configuration“ Tabelle 38: WBM-Seite „Ethernet Configuration“ – Gruppe „Bridge Configuration“ Parameter Bedeutung Hier ordnen Sie die physikalischen Ports X1 …...

  • Seite 125: Tabelle 39: Wbm-Seite „Ethernet Configuration" - Gruppe „Switch Configuration

    WAGO I/O System 750/753 Anhang 125 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Switch Configuration“ Diese Gruppe ist nur sichtbar, wenn die Konfiguration der Parameter unterstützt wird. Tabelle 39: WBM-Seite „Ethernet Configuration“ – Gruppe „Switch Configuration“ Parameter Bedeutung Hier schalten Sie die Spiegelung des Datenverkehrs zwischen den Ports ein oder aus.

  • Seite 126: Tabelle 40: Wbm-Seite „Ethernet Configuration" - Gruppe „Dummy Interfaces

    126 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Dummy Interfaces“ Tabelle 40: WBM-Seite „Ethernet Configuration“ – Gruppe „Dummy Interfaces“ Parameter Bedeutung Name Name des ausgewählten Dummy-Interfaces Add Dummy Interface Neues Dummy-Interface anlegen Name Namen des neuen Dummy-Interfaces eingeben Um einen ausgewählten Eintrag zu löschen, klicken Sie auf die Schaltfläche...

  • Seite 127: Tabelle 42: Wbm-Seite „Ethernet Configuration" - Gruppe „Ethernet Interface

    WAGO I/O System 750/753 Anhang 127 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Ethernet Interface Configuration“ Tabelle 42: WBM-Seite „Ethernet Configuration“ – Gruppe „Ethernet Interface Configuration“ Parameter Bedeutung Für jedes im Controller vorhandene Interface wird Interface X<n> ein eigener Bereich angezeigt. Hier können Sie das Interface aktivieren bzw.

  • Seite 128: Seite „Configuration Of Host And Domain Name

    128 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.4 Seite „Configuration of Host and Domain Name“ Auf der Seite „Configuration of Host and Domain Name“ finden Sie die Einstellungen zum Hostnamen und zum Domain-Namen. Gruppe „Hostname“ Tabelle 43: WBM-Seite „Configuration of Host and Domain Name“ – Gruppe „Hostname“...
  • Seite 129 WAGO I/O System 750/753 Anhang 129 750-811x/750-821x PFC100/PFC200; G2 Wenn der Controller per DHCP einen Domainnamen zugewiesen bekommen hat, wird dieser bevorzugt eingestellt und der manuell konfigurierte wird nicht verwendet. Um den manuell konfigurierten Domainnamen zu übernehmen, muss ggf. die Konfiguration des DHCP-Servers um die Zuweisung des Domainnamens reduziert werden.

  • Seite 130: Seite „Routing

    130 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.5 Seite „Routing“ Auf der Seite „Routing“ finden Sie Einstellungen und Informationen zum Routing zwischen den Netzwerkschnittstellen. Gruppe „IP Forwarding through multiple interfaces“ Tabelle 45: WBM-Seite „Routing“ – Gruppe „IP Forwarding through multiple interfaces“...

  • Seite 131: Tabelle 46: Wbm-Seite „Routing" - Gruppe „Custom Routes

    WAGO I/O System 750/753 Anhang 131 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Custom Routes“ Für jede konfigurierte statische Route wird ein eigener Bereich angezeigt. Wenn keine statischen Routen eingetragen wurden, wird „(no custom routes)“ angezeigt. Tabelle 46: WBM-Seite „Routing“ – Gruppe „Custom Routes“...
  • Seite 132 132 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Um die Änderungen zu übernehmen, klicken Sie die Schaltfläche [Submit]. Die Änderungen werden sofort wirksam. Um eine neue Route hinzuzufügen, klicken Sie die Schaltfläche [Add]. Die Änderung wird sofort wirksam. Um eine bestehende Route zu löschen, klicken Sie die Schaltfläche [Delete]. Die Änderung wird sofort wirksam.

  • Seite 133: Tabelle 47: Wbm-Seite „Routing" - Gruppe „Ip-Masquerading

    WAGO I/O System 750/753 Anhang 133 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Dynamic Routes (assigned by DHCP)“ Hier werden alle über DHCP empfangenen Default-Gateways angezeigt. Default-Gateways, die über DHCP konfiguriert werden, bekommen die Metrik 10, womit sie typischerweise vor den statisch konfigurierten Default-Gateways verwendet werden.

  • Seite 134: Tabelle 48: Wbm-Seite „Routing" - Gruppe „Port-Forwarding

    134 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Port-Forwarding“ Für jeden Eintrag wird ein eigener Bereich angezeigt. Wenn keine Einträge vorhanden sind, wird „(no Port Forwarding configured)“ angezeigt. Tabelle 48: WBM-Seite „Routing“ – Gruppe „Port-Forwarding“ Parameter Bedeutung Hier stellen Sie ein, ob Port-Forwarding verwendet werden soll.

  • Seite 135: Seite „Clock Settings

    WAGO I/O System 750/753 Anhang 135 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.6 Seite „Clock Settings“ Auf der Seite „Clock Settings“ finden Sie die Einstellungen zu Datum und Uhrzeit. Gruppe „Timezone and Format“ Tabelle 49: WBM-Seite „Clock Settings“ – Gruppe „Timezone and Format“...

  • Seite 136: Tabelle 51: Wbm-Seite „Clock Settings" - Gruppe „Local Time And Date

    136 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Um eine Änderung zu übernehmen, klicken Sie die Schaltfläche [Submit]. Die Änderung wird sofort wirksam. Gruppe „Local Time and Date“ Tabelle 51: WBM-Seite „Clock Settings“ – Gruppe „Local Time and Date“...

  • Seite 137: Seite „Configuration Of Serial Interface Rs232/Rs485

    WAGO I/O System 750/753 Anhang 137 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.7 Seite „Configuration of Serial Interface RS232/RS485“ Auf der Seite „Configuration of Serial Interface RS232/485“ finden Sie die Einstellungen zur seriellen Schnittstelle. Gruppe „Serial Interface assigned to“ Hier werden die Applikation, der die serielle Schnittstelle aktuell zugewiesen ist, und der Modus der Schnittstelle angezeigt.
  • Seite 138 138 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Nutzen Sie hierzu die Reboot-Funktion des WBM. Schalten Sie den Controller nicht zu früh aus! Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 139: Seite „Configuration Of Service Interface

    WAGO I/O System 750/753 Anhang 139 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.8 Seite „Configuration of Service Interface“ Auf der Seite „Configuration of Service Interface“ finden Sie die Einstellungen zur Service-Schnittstelle. Gruppe „Service Interface assigned to“ Hier wird die Applikation angezeigt, der die Service-Schnittstelle aktuell zugewiesen ist.

  • Seite 140: Seite „Create Bootable Image

    140 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.9 Seite „Create bootable Image“ Auf der Seite „Create bootable Image“ können Sie ein boot-fähiges Image erstellen. Gruppe „Create bootable image from boot device“ Nachdem das mögliche Ziel ermittelt und ausgegeben wurde, wird dieses zunächst überprüft und das Ergebnis unterhalb der Einstellungen angezeigt.

  • Seite 141: Seite „Firmware Backup

    WAGO I/O System 750/753 Anhang 141 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.10 Seite „Firmware Backup“ Auf der Seite „Firmware Backup“ finden Sie die Einstellungen zur Sicherung der Controllerdaten. Gruppe „Firmware Backup“ Tabelle 56: WBM-Seite „Firmware Backup“ – Gruppe „Firmware Backup“ Parameter Bedeutung...
  • Seite 142 142 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Hinweis Nur ein Package zum Netzwerk kopierbar! Wenn Sie „Network“ als Speicherziel eingestellt haben, ist je Speichervorgang nur ein Package auswählbar. Hinweis Kein Back-up von Speicherkarte! Von der Speicherkarte aus ist ein Back-up auf den internen Flash-Speicher nicht möglich.

  • Seite 143: Seite „Firmware Restore

    WAGO I/O System 750/753 Anhang 143 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.11 Seite „Firmware Restore“ Auf der Seite „Firmware Restore“ finden Sie die Einstellungen zur Wiederherstellung der Controllerdaten. Gruppe „Firmware Restore“ Tabelle 57: WBM-Seite „Firmware Restore“ – Gruppe „Firmware Restore“ Parameter Bedeutung Hier wählen Sie die Datenquelle für die...
  • Seite 144 144 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Hinweis Datengröße darf nicht größer als die interne Laufwerksgröße sein! Beachten Sie, dass die Größe der Daten in dem Verzeichnis media/sd/copy die Gesamtgröße des internen Laufwerks nicht überschreiten darf. Hinweis Wiederherstellung nur vom internen Speicher möglich! Wenn das Gerät von der Speicherkarte gebootet wurde, ist eine...

  • Seite 145: Seite „Active System

    WAGO I/O System 750/753 Anhang 145 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.12 Seite „Active System“ Auf der Seite „Active System“ finden Sie die Einstellungen zur Auswahl der Partition, von der das System gestartet werden soll. Gruppe „Boot Device“ Tabelle 58: WBM-Seite „Active System“ – Gruppe „Boot Device“...

  • Seite 146: Seite „Mass Storage

    146 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.13 Seite „Mass Storage“ Auf der Seite „Mass Storage“ finden Sie Informationen und Einstellungen zu den Speichermedien. Die Gruppenüberschrift enthält jeweils die Bezeichnung des Speichermediums („Memory Card“ oder „Internal Flash“) und falls dieses Speichermedium die aktive Partition ist, zusätzlich den Text „Active Partition“.

  • Seite 147: Seite „Software Uploads

    WAGO I/O System 750/753 Anhang 147 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.14 Seite „Software Uploads“ Auf der Seite „Software Uploads“ können Softwarepakete von Ihrem PC auf das Produkt installiert werden. Hinweis IPKs nur aus vertrauenswürdigen Quellen installieren! IPKs werden mit erweiterten Rechten (root-Rechte) installiert, solange es in den Metadaten nicht anders angegeben ist.

  • Seite 148: Seite „Configuration Of Network Services

    Security zu erhöhen, schließen Sie alle nicht von Ihrer Applikation benötigten Ports und Dienste in den Steuerungskomponenten (z. B. Port 6626 für WAGO-I/O-CHECK und Port 11740 für CODESYS V3). Öffnen Sie die Ports und Dienste nur für die Dauer der Inbetriebnahme bzw.

  • Seite 149: Tabelle 65: Wbm-Seite „Configuration Of Network Services" - Gruppe „Http

    Parameter Bedeutung Service active Hier wird der Status des HTTPS-Service angezeigt. Gruppe „I/O-CHECK“ Diese Gruppe ist nur sichtbar, wenn der Controller WAGO-I/O-CHECK unterstützt. Tabelle 67: WBM-Seite „Configuration of Network Services“ – Gruppe „I/O-CHECK“ Parameter Bedeutung Hier aktivieren/deaktivieren Sie den WAGO-I/O- Service active CHECK-Service.

  • Seite 150: Seite „Configuration Of Ntp Client

    150 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.16 Seite „Configuration of NTP Client“ Auf der Seite „Configuration of NTP Client“ finden Sie die Einstellungen zum NTP-Dienst. Gruppe „NTP Client Configuration“ Tabelle 68: WBM-Seite „Configuration of NTP Client“ – Gruppe „NTP Client Configuration“...

  • Seite 151: Seite „Plc Runtime Services

    WAGO I/O System 750/753 Anhang 151 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.17 Seite „PLC Runtime Services“ Auf der Seite „PLC Runtime Services“ finden Sie die Einstellungen zu verschiedenen Diensten des Laufzeitsystems. Gruppe „CODESYS V3“ Tabelle 69: WBM-Seite „PLC Runtime Services“ – Gruppe „CODESYS V3“...

  • Seite 152: Seite „Ssh Server Settings

    152 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.18 Seite „SSH Server Settings“ Auf der Seite „SSH Server Settings“ finden Sie die Einstellungen zum SSH- Dienst. Gruppe „SSH Server“ Tabelle 70: WBM-Seite „SSH Server Settings“ – Gruppe „SSH Server“...

  • Seite 153: Seite „Status Overview

    WAGO I/O System 750/753 Anhang 153 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.19 Seite „Status overview“ Auf der Seite „Status overview” finden Sie Informationen zum Cloud-Zugang. Gruppe „Connection <n>“ Für jeden Cloud-Zugang wird eine eigene Gruppe angezeigt. Tabelle 71: WBM-Seite „Overview“ – Gruppe „Connection <n>“...

  • Seite 154: Seite „Configuration Of Connection

    154 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.20 Seite „Configuration of Connection <n>“ Auf der Seite „Configuration of Connection <n>” finden Sie Einstellungen und Informationen zum Cloud-Zugang. Für jeden Cloud-Zugang wird eine eigene Seite angezeigt. Gruppe „Configuration“ Die angezeigten Parameter sind abhängig von der eingestellten Cloud-Plattform und ggf.
  • Seite 155 WAGO I/O System 750/753 Anhang 155 750-811x/750-821x PFC100/PFC200; G2 Tabelle 72: WBM-Seite „Configuration of Connection <n>“ – Gruppe „Configuration“ Parameter Bedeutung Hier geben Sie den Pfad zu der im PEM-Format enkodierten Datei ein, die das für den Aufbau einer verschlüsselten Verbindung zu verwendende und CA file vertrauenswürdige CA-Zertifikat enthält.
  • Seite 156 156 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 72: WBM-Seite „Configuration of Connection <n>“ – Gruppe „Configuration“ Parameter Bedeutung Hier geben Sie die Nachricht ein, welche Sie als (Last Will) Message Last-Will-Nachricht versenden wollen. Hier geben Sie den „Quality of Service“ (QoS) der (Last Will) QoS Last-Will-Nachricht an.
  • Seite 157 WAGO I/O System 750/753 Anhang 157 750-811x/750-821x PFC100/PFC200; G2 Die Änderungen werden erst nach dem nächsten Neustart des Controllers wirksam. Nutzen Sie hierzu die Reboot-Funktion des WBM. Schalten Sie den Controller nicht zu früh aus! Die nachfolgenden Tabellen zeigen die Abhängigkeiten der Auswahl- und Eingabefelder sowie der möglichen Einstellungen.

  • Seite 158: Tabelle 73: Anzeige Der Auswahl- Und Eingabefelder Abhängig Von Der

    158 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 73: Anzeige der Auswahl- und Eingabefelder abhängig von der ausgewählten Cloud- Plattform Cloud-Plattform Auswahl- oder Eingabefeld Standard commands Application property template Sichtbar und aktiv (X): Sichtbar, aber nicht aktiv Sichtbar und aktiv, abhängig vom ausgewählten Datenprotokoll Sichtbar und aktiv, abhängig von der ausgewählten Authentifizierung...

  • Seite 159: Tabelle 74: Auswahlmöglichkeit Des Datenprotokolls Abhängig Von Der Ausgewählten Cloud-Plattform

    WAGO I/O System 750/753 Anhang 159 750-811x/750-821x PFC100/PFC200; G2 Tabelle 74: Auswahlmöglichkeit des Datenprotokolls abhängig von der ausgewählten Cloud-Plattform Cloud-Plattform Datenprotokoll WAGO Protocol WAGO Protocol 1.5 Native MQTT Sparkplug payload B Auswahl möglich (X): Fest eingestellt Tabelle 75: Anzeige der Auswahl- und Eingabefelder abhängig vom ausgewählten Datenprotokoll...

  • Seite 160: Tabelle 77: Anzeige Der Eingabefelder Abhängig Von Der Ausgewählten

    160 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 77: Anzeige der Eingabefelder abhängig von der ausgewählten Authentifizierung Authentifizierung Auswahl- oder Eingabefeld Activation Key Certification file Key file Sichtbar und aktiv Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)

  • Seite 161: Seite „Configuration Of General Snmp Parameters

    WAGO I/O System 750/753 Anhang 161 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.21 Seite „Configuration of General SNMP Parameters“ Auf der Seite „Configuration of General SNMP Parameters“ finden Sie allgemeine Einstellungen zu SNMP. Gruppe „General SNMP Configuration“ Tabelle 78: WBM-Seite „Configuration of General SNMP Parameters“ – Gruppe „General SNMP Configuration“...

  • Seite 162: Seite „Configuration Of Snmp V1/V2C Parameters

    162 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.22 Seite „Configuration of SNMP v1/v2c Parameters“ Auf der Seite „Configuration of SNMP v1/v2c Parameters“ finden Sie die Einstellungen zu SNMP v1/v2c. Gruppe „Communities“ Tabelle 79: WBM-Seite „Configuration of SNMP v1/v2c Parameters“ – Gruppe „Communities“...

  • Seite 163: Tabelle 80: Wbm-Seite „Configuration Of Snmp V1/V2C Parameters" - Gruppe

    WAGO I/O System 750/753 Anhang 163 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Trap Receivers“ Tabelle 80: WBM-Seite „Configuration of SNMP v1/v2c Parameters“ – Gruppe „Trap Receivers“ Parameter Bedeutung Für jeden konfigurierten Trap-Empfänger wird ein eigener Bereich angezeigt. Wenn kein Trap- Trap Receiver <n>...

  • Seite 164: Seite „Configuration Of Snmp V3 Parameters

    164 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.23 Seite „Configuration of SNMP v3 Parameters“ Auf der Seite „Configuration of SNMP v3 Parameters“ finden Sie die Einstellungen zu SNMP v3. Gruppe „Users“ Tabelle 81: WBM-Seite „Configuration of SNMP v3 Parameters“ – Gruppe „Users“...
  • Seite 165 WAGO I/O System 750/753 Anhang 165 750-811x/750-821x PFC100/PFC200; G2 Tabelle 81: WBM-Seite „Configuration of SNMP v3 Parameters“ – Gruppe „Users“ Parameter Bedeutung Hier geben Sie den Authentifizierungstyp für die SNMP-v3-Pakete ein. Mögliche Werte sind: Authentication Type - Keine Authentifizierung benutzen („None“) - Message Digest 5 („MD5“)

  • Seite 166: Tabelle 82: Wbm-Seite „Configuration Of Snmp V3 Parameters" - Gruppe „Trap

    166 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Trap Receivers“ Tabelle 82: WBM-Seite „Configuration of SNMP v3 Parameters“ – Gruppe „Trap Receivers“ Parameter Bedeutung Für jeden konfigurierten v3-Trap-Empfänger wird ein eigener Bereich angezeigt. Wenn kein v3-Trap- Trap Receiver <n>...
  • Seite 167 WAGO I/O System 750/753 Anhang 167 750-811x/750-821x PFC100/PFC200; G2 Tabelle 82: WBM-Seite „Configuration of SNMP v3 Parameters“ – Gruppe „Trap Receivers“ Parameter Bedeutung Hier geben Sie den Authentifizierungstyp für die SNMP-v3-Pakete ein. Mögliche Werte sind: Authentication Type - Keine Authentifizierung benutzen („None“) - Message Digest 5 („MD5“)

  • Seite 168: Seite „Docker Settings

    168 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.24 Seite „Docker Settings“ Auf der Seite „Docker Settings“ finden Sie die Einstellungen zum Dienst „Docker ® “. Gruppe „Docker Status“ Tabelle 83: WBM-Seite „Docker Settings“ – Gruppe „Docker Status“ Parameter Bedeutung Hier wird der aktuelle Status des Dienstes „Docker...

  • Seite 169: Seite „Wbm User Configuration

    WAGO I/O System 750/753 Anhang 169 750-811x/750-821x PFC100/PFC200; G2 11.2.1.2.25 Seite „WBM User Configuration“ Auf der Seite „WBM User Configuration“ finden Sie die Einstellungen zur User- Aministration. Gruppe „Change Password“ Hinweis Passwörter ändern Die im Auslieferungszustand eingestellten Initialpasswörter sind in diesem Handbuch dokumentiert und bieten daher keinen hinreichenden Schutz! Ändern Sie die Passwörter entsprechend Ihren Erfordernissen!

  • Seite 170: Registerkarte „Fieldbus

    170 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Registerkarte „Fieldbus“ 11.2.1.3 11.2.1.3.1 Seite „OPC UA Configuration“ Auf der Seite „OPC UA Configuration“ finden Sie die Einstellungen zum OPC-UA- Dienst. Gruppe „OPC UA Server Configuration“ Tabelle 85: WBM-Seite „OPC UA Configuration“ – Gruppe „OPC UA Server Configuration“...

  • Seite 171: Tabelle 86: Wbm-Seite „Opc Ua Configuration" - Gruppe „Opc Ua Server

    WAGO I/O System 750/753 Anhang 171 750-811x/750-821x PFC100/PFC200; G2 Gruppe „OPC UA Server Security Settings“ Tabelle 86: WBM-Seite „OPC UA Configuration“ – Gruppe „OPC UA Server Security Settings“ Parameter Bedeutung Anonymen Zugriff auf den Server zulassen Anonymous Access Dies setzt voraus, dass die Portauthentifizierung der Runtime ebenfalls deaktiviert ist/wird.

  • Seite 172: Seite „Bacnet Status

    172 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.3.2 Seite „BACnet Status“ Auf der Seite „BACnet Status”werden für den Feldbus BACnet und die BACnet- Lizenz spezifische Informationen über Ihren Controller angezeigt. Gruppe „BACnet Information“ Tabelle 87: WBM-Seite „BACnet Status” – Gruppe „BACnet Information“...

  • Seite 173: Seite „Bacnet Configuration

    WAGO I/O System 750/753 Anhang 173 750-811x/750-821x PFC100/PFC200; G2 11.2.1.3.3 Seite „BACnet Configuration“ Auf dieser Seite können Sie für den Feldbus BACnet-spezifische Einstellungen vornehmen. Um eine Einstellung zu übernehmen, klicken Sie die Schaltfläche [Submit]. Die Änderungen in der BACnet-Konfiguration werden erst nach einem Neustart übernommen.

  • Seite 174: Tabelle 91: Wbm-Seite „Bacnet Configuration" - Gruppe „Bacnet Data Reset

    174 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „BACnet Data Reset“ Diese Gruppe bietet die Möglichkeit, auszuwählen, welche Daten beim nächsten Neustart gelöscht oder zurückgesetzt werden sollen. Tabelle 91: WBM-Seite „BACnet Configuration” – Gruppe „BACnet Data Reset“ Parameter Bedeutung Beim nächsten Neustart werden die persistenten...

  • Seite 175: Seite „Bacnet Storage Location

    WAGO I/O System 750/753 Anhang 175 750-811x/750-821x PFC100/PFC200; G2 11.2.1.3.4 Seite „BACnet Storage Location“ Auf dieser Seite können Sie Einstellungen für die Speicherung der BACnet spezifischen Parameter vornehmen. Änderungen werden ohne einen Neustart übernommen. Gruppe „BACnet Persistence“ Diese Gruppe bietet die Möglichkeit, auszuwählen, auf welchem Speicherort (SD-Card/Internal-Flash) die Persistenzdaten gespeichert werden.

  • Seite 176: Tabelle 93: Wbm-Seite „Bacnet Storage Location" - Gruppe „Bacnet Trendlog

    176 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „BACnet Trendlog” Diese Gruppe bietet die Möglichkeit, auszuwählen, auf welchem Speicherort (SD-Card/Internal-Flash) die Trendlogdaten gespeichert werden. Tabelle 93: WBM-Seite „BACnet Storage Location” – Gruppe „BACnet Trendlog“ Parameter Bedeutung Hier wählen Sie den Speicherort für die Trendlogdaten aus.

  • Seite 177: Seite „Bacnet Files

    WAGO I/O System 750/753 Anhang 177 750-811x/750-821x PFC100/PFC200; G2 11.2.1.3.5 Seite „BACnet Files“ Auf dieser Seite können Sie eine Override-Datei im Controller austauschen. Die Änderungen werden erst nach dem nächsten Neustart des Controllers wirksam. Nutzen Sie hierzu die Reboot-Funktion des WBM. Schalten Sie den Controller nicht zu früh aus!

  • Seite 178: Seite „Configuration Of Profibus Dp Slave

    178 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Seite „Configuration of PROFIBUS DP Slave“ 11.2.1.4 Auf der Seite „Configuration of PROFIBUS DP Slave“ finden Sie die Einstellungen zum PROFIBUS-DP-Slave. 11.2.1.4.1 Gruppe „PROFIBUS Slave Address“ Tabelle 96: WBM-Seite „Configuration of PROFIBUS DP Slave“ – Gruppe „PROFIBUS Slave Address“...

  • Seite 179: Registerkarte „Security

    WAGO I/O System 750/753 Anhang 179 750-811x/750-821x PFC100/PFC200; G2 Registerkarte „Security“ 11.2.1.5 11.2.1.5.1 Seite „OpenVPN / IPsec Configuration“ Auf der Seite „OpenVPN / IPsec Configuration“ finden Sie die Einstellungen zu OpenVPN und IPsec. Gruppe „OpenVPN“ Tabelle 97: WBM-Seite „OpenVPN / IPsec Configuration“ – Gruppe „OpenVPN“...

  • Seite 180: Tabelle 98: Wbm-Seite „Openvpn / Ipsec Configuration" - Gruppe „Ipsec

    180 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „IPsec“ Tabelle 98: WBM-Seite „OpenVPN / IPsec Configuration“ – Gruppe „IPsec“ Parameter Bedeutung Hier wird der aktuelle Status des IPsec-Dienstes angezeigt. Current State stopped Der Dienst ist nicht aktiv. running Der Dienst ist aktiv.

  • Seite 181: Seite „General Firewall Configuration

    WAGO I/O System 750/753 Anhang 181 750-811x/750-821x PFC100/PFC200; G2 11.2.1.5.2 Seite „General Firewall Configuration“ Auf der Seite „General Firewall Configuration“ finden Sie die globalen Einstellungen zur Firewall. Gruppe „Global Firewall Parameter“ Tabelle 99: WBM-Seite „General Firewall Configuration“ – Gruppe „Global Firewall Parameter“...

  • Seite 182: Seite „Interface Configuration

    182 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.5.3 Seite „Interface Configuration“ Auf der Seite „Interface Configuration“ finden Sie die Firewall-Einstellungen zu den einzelnen Schnittstellen. Gruppe „Firewall Configuration Bridge <n> / VPN / WAN“ Für jede konfigurierte Bridge wird eine eigene Gruppe angezeigt.

  • Seite 183: Tabelle 100: Wbm-Seite „Interface Configuration" - Gruppe „Firewall Configuration Bridge / Vpn / Wan

    WAGO I/O System 750/753 Anhang 183 750-811x/750-821x PFC100/PFC200; G2 Tabelle 100: WBM-Seite „Interface Configuration“ – Gruppe „Firewall Configuration Bridge <n> / VPN / WAN“ Parameter Bedeutung Firewall enabled for Hier aktivieren oder deaktivieren Sie die Firewall für Interface die jeweilige Bridge.

  • Seite 184: Tabelle 101: Ports Für Telecontrol-Funktionalität

    184 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Auf Controllern mit Telecontrol-Funktionalität werden standardmäßig die in der nachfolgenden Tabelle aufgelisteten Firewall-Ports geöffnet. Über diese Ports können die entsprechenden Telecontrol-Dienste ausgeführt werden, ohne dass deren Kommunikation durch die Firewall blockiert wird.

  • Seite 185: Seite „Configuration Of Mac Address Filter

    02:42:00:00:00:00 MAC-Maske: ff:ff:00:00:00:00 Wenn Sie den ersten Default-Eintrag freischalten, können bereits verschiedene WAGO Geräte im Netzwerk untereinander kommunizieren. Hinweis Vor Aktivierung des Filters MAC-Adresse freischalten! Bevor Sie den MAC-Adressenfilter aktivieren, müssen Sie Ihre eigene MAC-Adresse in der „MAC Address Filter Whitelist“ eintragen und freischalten.

  • Seite 186: Tabelle 102: Wbm-Seite „Configuration Of Mac Address Filter" - Gruppe „Global

    186 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Global MAC address filter state“ Tabelle 102: WBM-Seite „Configuration of MAC address filter“ – Gruppe „Global MAC address filter state“ Parameter Bedeutung Hier aktivieren oder deaktivieren Sie den globalen Filter enabled MAC-Adressenfilter.

  • Seite 187: Tabelle 104: Wbm-Seite „Configuration Of Mac Address Filter" - Gruppe „Mac

    WAGO I/O System 750/753 Anhang 187 750-811x/750-821x PFC100/PFC200; G2 Gruppe „MAC address filter whitelist“ Für jeden Listeneintrag wird ein eigener Bereich angezeigt. Tabelle 104: WBM-Seite „Configuration of MAC address filter“ – Gruppe „MAC address filter whitelist“ Parameter Bedeutung Beschreibung der Geräte bzw. Bereiche, die bei...

  • Seite 188: Seite „Configuration Of User Filter

    188 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.5.5 Seite „Configuration of User Filter“ Auf der Seite „Configuration of User Filter“ finden Sie die Einstellungen zu den anwenderspezifischen Filtern der Firewall. Gruppe „User filter“ Für jeden konfigurierten Filter wird ein eigener Bereich angezeigt.
  • Seite 189 WAGO I/O System 750/753 Anhang 189 750-811x/750-821x PFC100/PFC200; G2 Tabelle 105: WBM-Seite „Configuration of User Filter“ – Gruppe „User filter“ Parameter Bedeutung Hier können Sie maximal 10 Filter anlegen. Sie müssen nur Werte in die Felder eintragen, die Add new user filter beim Filter gesetzt werden sollen.

  • Seite 190: Seite „Certificates

    190 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.5.6 Seite „Certificates“ Auf der Seite „Certificates“ finden Sie Auswahlmöglichkeiten, um Zertifikate und Schlüssel zu installieren oder zu löschen. Gruppe „Installed Certificates“ Tabelle 106: WBM-Seite „Certificates“ – Gruppe „Certificate List“ Parameter Bedeutung Hier werden die geladenen Zertifikate angezeigt.

  • Seite 191: Seite „Boot Mode Configuration

    Wenn aufgrund von Problemen oder falscher Konfiguration keine Verbindung mehr über ETHERNET möglich ist, haben sie die Möglichkeit, das Produkt über die Service-Schnittstelle und „WAGO Ethernet Settings“ wieder erreichbar zu machen. Um eine Änderung zu übernehmen, klicken Sie die Schaltfläche [Submit]. Die Änderung wird sofort wirksam.

  • Seite 192: Seite „Security Settings

    192 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.5.8 Seite „Security Settings“ Auf der Seite „Security Settings“ finden Sie Einstellungen zur Netzwerksicherheit. Gruppe „TLS Configuration“ Tabelle 109: WBM-Seite „Security Settings” – Gruppe „TLS Configuration“ Parameter Bedeutung Hier stellen Sie ein, welche TLS-Versionen und kryptografischen Verfahren für HTTPS erlaubt sind.

  • Seite 193: Seite „Advanced Intrusion Detection Environment (Aide)

    WAGO I/O System 750/753 Anhang 193 750-811x/750-821x PFC100/PFC200; G2 11.2.1.5.9 Seite „Advanced Intrusion Detection Environment (AIDE)“ Auf der Seite „Advanced Intrusion Detection Environment (AIDE)“ finden Sie Einstellungen zur Netzwerksicherheit. Gruppe „Run AIDE check at startup“ Tabelle 110: WBM-Seite „Advanced Intrusion Detection Environment (AIDE)” – Gruppe „Run AIDE check at startup“...
  • Seite 194 194 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Um die zyklische Aktualisierung wieder zu beenden, klicken Sie die Schaltfläche [Stop]. Diese Schaltfläche ist nur sichtbar, wenn die zyklische Aktualisierung aktiv ist. Die zyklische Aktualisierung wird nur solange durchgeführt, wie die Seite „Advanced Intrusion Detection Environment (AIDE)“...

  • Seite 195: Seite „Wago Device Access

    WAGO I/O System 750/753 Anhang 195 750-811x/750-821x PFC100/PFC200; G2 11.2.1.5.10 Seite „WAGO Device Access“ Auf der Seite „WAGO Device Access“ finden Sie Einstellungen zur Authentifizierung beim Scannen des Knotens. Hinweis Beta-Status In der vorliegenden Firmwareversion befindet sich die „WAGO Device Access“-Funktionalität noch im Beta-Status!

  • Seite 196: Registerkarte „Diagnostic

    196 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Registerkarte „Diagnostic“ 11.2.1.6 11.2.1.6.1 Seite „Log Message Viewer“ Auf der Seite „Log Message Viewer“ finden Sie die Einstellungen zur Anzeige der Diagnosemeldungen. Gruppe „Refresh Options“ Tabelle 113: WBM-Seite „Log Message Viewer“ – Gruppe „Refresh Options“...

  • Seite 197: Seite „Download

    WAGO I/O System 750/753 Anhang 197 750-811x/750-821x PFC100/PFC200; G2 11.2.1.6.2 Seite „Download“ Gruppe „Diagnostic Information“ Um Diagnoseinformationen vom Gerät herunterzuladen, klicken Sie die Schaltfläche [Download]. Anschließend wird eine Archivdatei erstellt, welche die Lognachrichten, die Firmwareversion und eine Liste mit den installierten Paketen beinhaltet. Diese Datei wird im Downloadverzeichnis auf Ihrem Rechner gespeichert.

  • Seite 198: Seite „Network Capture

    198 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.2.1.6.3 Seite „Network Capture“ Auf der Seite „Network Capture“ finden Sie die notwendigen Einstellungen, um den Netzwerkverkehr auf dem Gerät aufzeichnen und herunterladen zu können. Der aktuellen Status der Netzwerkaufzeichnung wird angezeigt.

  • Seite 199: Tabelle 115: Wbm-Seite „Network Capture" - Gruppe „Configuration

    WAGO I/O System 750/753 Anhang 199 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Configuration“ Tabelle 115: WBM-Seite „Network Capture“ – Gruppe „Configuration“ Parameter Bedeutung Enable Hier schalten Sie die Aufzeichnung ein oder aus. Hier schalten Sie das rotierende Aufzeichnen ein oder aus. Ist diese Option eingeschaltet, so wird der Netzwerkverkehr in bis zu drei Dateien mit der eingestellten maximalen Dateigröße abgespeichert.

  • Seite 200: Tabelle 116: Wbm-Seite „Network Capture" - Gruppe „Filter Configuration

    200 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Gruppe „Filter Configuration“ Tabelle 116: WBM-Seite „Network Capture“ – Gruppe „Filter Configuration“ Parameter Bedeutung Hier können Sie Aufzeichnungsfilter angegeben. Diese dienen dazu, nur den relevanten bzw. gewünschten Datenverkehr mitzuschneiden. So ist es bspw. möglich, nur die Kommunikation von...

  • Seite 201: Prozessdatenaufbau

    (mit word-alignment). Die interne Darstellung der Daten, die größer als ein Byte sind, erfolgt nach dem Intel-Format. Im Folgenden wird für die I/O-Module des WAGO-I/O-SYSTEMs 750 (Serien 750 und 753) die Darstellung im Prozessabbild beschrieben und der Aufbau der Prozesswerte gezeigt.

  • Seite 202: Digitaleingangsmodule

    Bit 1 Bit 0 Diagnosebit Datenbit DI 1 11.3.1.2 2-Kanal-Digitaleingangsmodule 750-400, -401, -405, -406, -407, -410, -411, -412, -427, -438, (und alle Varianten), 753-400, -401, -405, -406, -410, -411, -412, -427, -429 Tabelle 119: 2-Kanal-Digitaleingangsmodule Eingangsprozessabbild Bit 7 Bit 6...

  • Seite 203: 2-Kanal-Digitaleingangsmodule Mit Diagnose Und Ausgangsdaten203

    Kanal 2 Kanal 1 11.3.1.5 4-Kanal-Digitaleingangsmodule 750-402, -403, -408, -409, -414, -415, -422, -423, -428, -432, -433, -1420, -1421, -1422, -1423, 753-402, -403, -408, -409, -415, -422, -423, -428, -432, -433, -440 Tabelle 122: 4-Kanal-Digitaleingangsmodule Eingangsprozessabbild Bit 7...

  • Seite 204: 8-Kanal-Digitaleingangsmodule Namur Mit Diagnose Und

    204 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.3.1.7 8-Kanal-Digitaleingangsmodule NAMUR mit Diagnose und Ausgangsdaten 750-439 Das Digitaleingangsmodul NAMUR liefert über einen logischen Kanal 2 Byte für das Ein- und Ausgangsprozessabbild. Der Signalzustand der Eingänge DI1 … DI8 wird über das Eingangsdatenbyte D0 an den Feldbuskoppler/-controller übertragen.

  • Seite 205: 8-Kanal-Digitaleingangsmodule Ptc Mit Diagnose Und

    WAGO I/O System 750/753 Anhang 205 750-811x/750-821x PFC100/PFC200; G2 11.3.1.8 8-Kanal-Digitaleingangsmodule PTC mit Diagnose und Ausgangsdaten 750-1425 Das Digitaleingangsmodul PTC liefert über einen logischen Kanal 2 Byte für das Ein- und Ausgangsprozessabbild. Der Signalzustand der PTC-Eingänge DI1 … DI8 wird über das Eingangsdatenbyte D0 an den Feldbuskoppler/-controller übertragen.

  • Seite 206: 16-Kanal-Digitaleingangsmodule

    206 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.3.1.9 16-Kanal-Digitaleingangsmodule 750-1400, -1402, -1405, -1406, -1407 Tabelle 126: 16-Kanal-Digitaleingangsmodule Eingangsprozessabbild Eingangsbyte D0 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit Datenbit...

  • Seite 207: Digitalausgangsmodule

    DO 1 genutzt Kanal 1 11.3.2.2 2-Kanal-Digitalausgangsmodule 750-501, -502, -509, -512, -513, -514, -517, -535, -538, (und alle Varianten), 753-501, -502, -509, -512, -513, -514, -517 Tabelle 128: 2-Kanal-Digitalausgangsmodule Ausgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4...

  • Seite 208: 2-Kanal-Digitalausgangsmodule Mit Diagnose Und Eingangsdaten208

    208 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.3.2.3 2-Kanal-Digitalausgangsmodule mit Diagnose und Eingangsdaten 750-507 (-508), -522, 753-507 Die Digitalausgangsmodule liefern über die 2-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 2 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 209: 4-Kanal-Digitalausgangsmodule

    WAGO I/O System 750/753 Anhang 209 750-811x/750-821x PFC100/PFC200; G2 11.3.2.4 4-Kanal-Digitalausgangsmodule 750-504, -515, -516, -519, -531, 753-504, -516, -531, -540 Tabelle 131: 4-Kanal-Digitalausgangsmodule Ausgangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0...

  • Seite 210: 8-Kanal-Digitalausgangsmodule Mit Diagnose Und Eingangsdaten210

    210 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.3.2.7 8-Kanal-Digitalausgangsmodule mit Diagnose und Eingangsdaten 750-537, 753-537 Die Digitalausgangsmodule liefern über die 8-Bit-Prozesswerte im Ausgangsprozessabbild hinaus 8 Bit Daten, die im Eingangsprozessabbild dargestellt werden. Dieses sind kanalweise zugeordnete Diagnosebits, die eine Überlast, einen Kurzschluss oder einen Drahtbruch anzeigen.

  • Seite 211: 8-Kanal-Digitaleingangs- Und -Ausgangsmodule

    WAGO I/O System 750/753 Anhang 211 750-811x/750-821x PFC100/PFC200; G2 11.3.2.9 8-Kanal-Digitaleingangs- und -ausgangsmodule 750-1502, -1506 Tabelle 136: 8-Kanal-Digitaleingangs- / -ausgangsmodule Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Datenbit Datenbit Datenbit...

  • Seite 212: Analogeingangsmodule

    Messwert U 11.3.3.2 2-Kanal-Analogeingangsmodule 750-452, -454, -456, -461, -462, -464 (2-Kanal-Betrieb), -465, -466, -467, -469, -470, -472, -473, -474, -475, -476, -477, -478, -479, -480, -481, -483, -485, -487, -492, (und alle Varianten), 753-452, -454, -456, -461, -465, -466, -467, -469, -472, -474, -475, -476, -477,...

  • Seite 213: 2-Kanal-Analogeingangsmodule Hart

    Prozessabbild eingebettet, der 6 Byte Daten belegt. Anschließend folgen die Messwerte für die Kanäle 1 und 2. Die Ausführung von HART-Kommandos erfolgt über die WAGO- IEC-Funktionsbausteine der Bibliothek „WagoLibHart_0x.lib“. Die Daten werden über die Mailbox zur Applikation getunnelt und mittels der Bibliothek decodiert, so dass die Auswertung und Verarbeitung direkt auf der Applikationsebene erfolgt.

  • Seite 214: 4-Kanal-Analogeingangsmodule

    MBX_REQ MBX_REQ Anfragedaten der Mailbox MBX_REQ MBX_REQ nicht genutzt 11.3.3.4 4-Kanal-Analogeingangsmodule 750-450, -453, -455, -457, -459, -460, -463, -464 (4-Kanal-Betrieb), -468, -471, -486, (und alle Varianten), 753-453, -455, -457, -459 Tabelle 141: 4-Kanal-Analogeingangsmodule Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte...

  • Seite 215: 8-Kanal-Analogeingangsmodule

    Messwert Kanal 8 11.3.3.6 3-Phasen-Leistungsmessmodule 750-493 Das 3-Phasen-Leistungsmessmodul 750-493 erscheint mit insgesamt 9 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 6 Datenbytes sowie drei zusätzliche Steuer-/Statusbytes. Dabei werden mit word-alignment jeweils 6 Worte im Prozessabbild belegt. Tabelle 143: 3-Phasen-Leistungsmessmodul 750-493...

  • Seite 216: Tabelle 144: 3-Phasen-Leistungsmessmodule 750-494, -495, (Und Alle Varianten)

    WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 750-494, -495, (und alle Varianten) Die 3-Phasen-Leistungsmessmodule 750-494, -495, (und alle Varianten) belegen insgesamt 24 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds. Diese setzen sich aus 8 Byte Steuer-/Statuswörtern und 16 Byte Datenwörtern zusammen.

  • Seite 217: Analogausgangsmodule

    Beschreibung des I/O-Moduls. Ein Handbuch mit der jeweiligen Beschreibung finden Sie auf der WAGO Homepage unter: www.wago.com. 11.3.4.1 2-Kanal-Analogausgangsmodule 750-550, -552, -554, -556, -560, -562, -563, -585, -586, (und alle Varianten), 753-550, -552, -554, -556 Tabelle 145: 2-Kanal-Analogausgangsmodule Ausgangsprozessabbild Bezeichnung der Bytes...

  • Seite 218: I/O-Module Mit Sonderfunktion

    Ausgangsbereich des Prozessabbilds, 4 Datenbytes sowie ein zusätzliches Steuer-/ Statusbyte. Die Zähler liefern dann 32-Bit-Zählerstände. Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt. Tabelle 147: Zähler 750-404, (und alle Varianten außer /000-005), 753-404, -404/000-003 Eingangsprozessabbild Bezeichnung der Bytes...

  • Seite 219: Tabelle 148: Zähler 750-404/000-005, 753-404/000-005

    Diese Zähler belegen insgesamt 5 Bytes Nutzdaten im Ein- und Ausgangsbereich der Prozessabbilder, 4 Datenbytes sowie ein zusätzliches Steuer-/Statusbyte. Die Zähler liefern pro Zähler 16-Bit-Zählerstände. Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt. Tabelle 148: Zähler 750-404/000-005, 753-404/000-005 Eingangsprozessabbild Bezeichnung der Bytes Offset...

  • Seite 220: Tabelle 150: Zähler 750-638, 753-638

    Diese Zähler belegen insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes sowie zwei zusätzliche Steuer-/Statusbytes. Die Zähler liefern dann pro Zähler 16-Bit-Zählerstände. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt. Tabelle 150: Zähler 750-638, 753-638 Eingangsprozessabbild Bezeichnung der Bytes Offset...

  • Seite 221: Pulsweitenausgänge

    Steuer-/Statusbyte von Kanal 2 Datenwert von Kanal 2 11.3.5.3 Serielle Schnittstellen mit alternativem Datenformat 750-650, (und die Varianten /000-002, -004, -006, -009, -010, -011, -012, -013), 750-651, (und die Varianten /000-001, -002, -003), 750-653, (und die Varianten /000-002, -007), 753-650, -653 Hinweis Das Prozessabbild der /003-000-Varianten ist abhängig von der...

  • Seite 222: Serielle Schnittstellen Mit Standard-Datenformat

    Die serielle Schnittstelle belegt also jeweils 8 bis maximal 48 Bytes im Prozessabbild, wobei die Größen des Eingangs- und Ausgangsprozessabbildes stets übereinstimmen. Die Einstellung der Prozessabbildgrößen erfolgt mit dem Inbetriebnahmetool WAGO-I/O-CHECK. Tabelle 154: Serielle Schnittstelle 750-652, 753-652 Ein- und Ausgangsprozessabbild Prozess- Bezeichnung der Bytes abbild-...

  • Seite 223: Serielle Datenaustausch-Schnittstelle

    High Byte Low Byte Datenbytes 11.3.5.7 SSI-Geber-Interface 750-630, und die Varianten /000-001, -002, -006, -008, -009, -011, -012, -013 Hinweis Das Prozessabbild der /003-000-Varianten ist abhängig von der parametrierten Betriebsart! Bei den frei parametrierbaren Varianten /003-000 kann die gewünschte Betriebsart eingestellt werden. Der Aufbau des Prozessabbilds dieser Varianten hängt dann davon ab, welche Betriebsart eingestellt ist.

  • Seite 224: Weg- Und Winkelmessung

    750-631/000-004, -010, -011 Diese I/O-Module belegen 5 Bytes im Eingangs- und mit 3 Bytes im Ausgangsbereich des Prozessabbilds. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt. Tabelle 158: Inkremental-Encoder-Interface 750-631/000-004, --010, -011 Eingangsprozessabbild Bezeichnung der Bytes Offset Bemerkung...

  • Seite 225: Tabelle 159: Inkremental-Encoder-Interface 750-634

    WAGO I/O System 750/753 Anhang 225 750-811x/750-821x PFC100/PFC200; G2 750-634 Das I/O-Modul 750-634 belegt 5 Bytes (in der Betriebsart Periodendauermessung mit 6 Bytes) im Eingangs- und mit 3 Bytes im Ausgangsbereich des Prozessabbilds. Dabei werden mit word-alignment jeweils 4 Worte im Prozessabbild belegt.

  • Seite 226: Dc-Drive-Controller

    Die Digitale Impulsschnittstelle belegt insgesamt 4 Datenbytes im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches Steuer- /Statusbyte. Dabei werden mit word-alignment jeweils 2 Worte im Prozessabbild belegt. Tabelle 161: Digitale Impulsschnittstelle 750-635, 753-635 Ein- und Ausgangsprozessabbild Bezeichnung der Bytes Offset...

  • Seite 227: Steppercontroller

    Die Umschaltung zwischen beiden Prozessabbildern erfolgt über das Bit 5 im Steuerbyte C0 (C0.5). Mit dem Bit 5 des Statusbytes S0 (S0.5) wird das Einschalten der Mailbox quittiert. Tabelle 163:Steppercontroller 750-670, -671, -672 Ein- und Ausgangsprozessabbild Bezeichnung der Bytes Offset...

  • Seite 228: Rtc-Modul

    228 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 11.3.5.11 RTC-Modul 750-640 Das RTC-Modul belegt insgesamt 6 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 4 Datenbytes, ein zusätzliches Steuer-/ Statusbyte und jeweils ein Befehlsbyte (ID). Dabei werden mit word-alignment jeweils 3 Worte im Prozessabbild belegt.
  • Seite 229 WAGO I/O System 750/753 Anhang 229 750-811x/750-821x PFC100/PFC200; G2 res. Status Broadcast schalten: Bit 0: 1-/2-Taster-Betrieb Bit 2: Broadcast: Status EIN/AUS Bit 1,3-7: - DA4…DA7 DA0…DA3 Bitpaar für DALI-Adresse DA0: DA12…DA15 DA8…DA11 Bit 1: Bit gesetzt = EIN DA20…DA23 DA16…DA19 Bit nicht gesetzt = AUS DA28…DA31...

  • Seite 230: Lon -Ftt Schnittstelle

    230 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Bit 1 (1-Taster-Betrieb): - kurz: GA schalten EIN/AUS - lang: Dimmen heller/dunkler Bit 1 (2-Taster-Betrieb): - kurz: GA schalten EIN GA12…GA15 GA8…GA11 - lang: Dimmen heller Bit 2 (1-Taster-Betrieb): GA schalten EIN/AUS...

  • Seite 231: Funkempfänger Enocean

    Der Funkempfänger EnOcean belegt insgesamt 4 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 3 Datenbytes und ein zusätzliches Steuer- /Statusbyte. Die 3 Bytes Ausgangsdaten werden jedoch nicht genutzt. Dabei werden mit word-alignment jeweils 2 Worte im Prozessabbild belegt. Tabelle 168: Funkempfänger EnOcean 750-642 Eingangsprozessabbild Bezeichnung der Bytes Offset...

  • Seite 232: Bluetooth ® Rf-Transceiver

    232 Anhang WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 169: MP-Bus-Master 750-643 Ein- und Ausgangsprozessabbild Bezeichnung der Bytes Offset Bemerkung High Byte Low Byte Erweitertes Steuer- C1/S1 C0/S0 Steuer- /Statusbyte /Statusbyte Datenbytes ® 11.3.5.16 Bluetooth RF-Transceiver 750-644 Die Größe des Prozessabbildes des Bluetooth RF-Transceivers ist in den ®...

  • Seite 233: 2-Kanal-Schwingstärke-/Wälzlagerüberwachung Vib I/O

    Die 2-Kanal-Schwingstärke-/Wälzlagerüberwachung VIB I/O belegt insgesamt 12 Bytes Nutzdaten im Ein- und Ausgangsbereich des Prozessabbilds, 8 Datenbytes und vier zusätzliche Steuer-/Statusbytes. Dabei werden mit word- alignment jeweils 8 Worte im Prozessabbild belegt. Tabelle 171: 2-Kanal-Schwingstärke-/Wälzlagerüberwachung VIB I/O 750-645 Ein- und Ausgangsprozessabbild Bezeichnung der Bytes Offset...

  • Seite 234: As-Interface-Master

    Wenn die Mailbox überlagerbar eingestellt ist (Modus 2), enthalten diese Worte Mailbox- oder Prozessdaten. Die weiteren Worte enthalten die restlichen Prozessdaten. Die Einstellung der Mailbox- und Prozessabbildgrößen erfolgt mit dem Inbetriebnahmetool WAGO-I/O-CHECK. Tabelle 173: AS-Interface-Master 750-655, 753-655 Ein- und Ausgangsprozessabbild Prozess- Bezeichnung der Bytes abbild-...

  • Seite 235: Einspeise- Und Segmentmodule

    … Werkseinstellung 11.3.6 Einspeise- und Segmentmodule 11.3.6.1 Potentialeinspeisemodule mit Diagnose 750-606 Das Potentialeinspeisemodul 750-606 mit Diagnose liefert zur Überwachung der Einspeisung und der Versorgung 2 Bits Diagnosedaten. Tabelle 174:Potentialeinspeisemodule mit Diagnose 750-606 Eingangsprozessabbild Bit 7 Bit 6 Bit 5 Bit 4...

  • Seite 236: Binäres Platzhaltermodul

    Einstellung pro Kanal 1, 2, 3 oder 4 Bits. Dabei werden dann entsprechend 2, 4, 6 oder 8 Bits entweder im Prozesseingangs- oder -ausgangsabbild belegt. Tabelle 177: Binäres Platzhaltermodul 750-622 (mit dem Verhalten einer 2 DI) Ein- oder Ausgangsgangsprozessabbild Bit 7...

  • Seite 237: Abbildungsverzeichnis 237

    Abbildung 10: CBM – Auswahl der IP-Adresse...........42 Abbildung 11: CBM – Eingabe der neuen IP-Adresse ........43 Abbildung 12: „WAGO Ethernet Settings“ – Startbildschirm (Beispiel) ....44 Abbildung 13: „WAGO Ethernet Settings“ – Register Netzwerk ......45 Abbildung 14: Beispiel eines Funktionstests ............47 Abbildung 15: Authentifizierung eingeben (Beispiel) ...........54...

  • Seite 238: Tabellenverzeichnis

    238 Tabellenverzeichnis WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabellenverzeichnis Tabelle 1: Zuordnung der MAC-IDs und IP-Adressen für 1 Bridge mit 2 Ports ...13 Tabelle 2: Zuordnung der MAC-IDs und IP-Adressen für 2 Bridges mit 1/1 Ports ........................13 Tabelle 3: Dienste und Benutzer ................14 Tabelle 4: Linux ®...
  • Seite 239 WAGO I/O System 750/753 Tabellenverzeichnis 239 750-811x/750-821x PFC100/PFC200; G2 Tabelle 36: WBM-Seite „TCP/IP Configuration“ – Gruppe „VLAN Interfaces“ ... 122 Tabelle 37: WBM-Seite „TCP/IP Configuration“ – Gruppe „DNS Server“ ..123 Tabelle 38: WBM-Seite „Ethernet Configuration“ – Gruppe „Bridge Configuration“...
  • Seite 240 240 Tabellenverzeichnis WAGO I/O System 750/753 750-811x/750-821x PFC100/PFC200; G2 Tabelle 69: WBM-Seite „PLC Runtime Services“ – Gruppe „CODESYS V3“ ..151 Tabelle 70: WBM-Seite „SSH Server Settings“ – Gruppe „SSH Server“ ... 152 Tabelle 71: WBM-Seite „Overview“ – Gruppe „Connection <n>“ ...... 153 Tabelle 72: WBM-Seite „Configuration of Connection <n>“...
  • Seite 241 Tabelle 111: WBM-Seite „Advanced Intrusion Detection Environment (AIDE)” – Gruppe „Control AIDE and show log“ ............193 Tabelle 112: WBM-Seite „WAGO Device Access” – Gruppe „Unauthenticated Requests“ ....................195 Tabelle 113: WBM-Seite „Log Message Viewer“ – Gruppe „Refresh Options“ .. 196 Tabelle 114: WBM-Seite „Network Capture“...
  • Seite 242 Varianten) ....................216 Tabelle 145: 2-Kanal-Analogausgangsmodule ..........217 Tabelle 146: 4-Kanal-Analogausgangsmodule ..........217 Tabelle 147: Zähler 750-404, (und alle Varianten außer /000-005), 753-404, - 404/000-003 .................... 218 Tabelle 148: Zähler 750-404/000-005, 753-404/000-005 ........219 Tabelle 149: Zähler 750-633 ................219 Tabelle 150: Zähler 750-638, 753-638 .............
  • Seite 243 WAGO I/O System 750/753 Tabellenverzeichnis 243 750-811x/750-821x PFC100/PFC200; G2 Handbuch Version 1.0.0, gültig ab FW-Version 04.04.xx(26)
  • Seite 244 WAGO GmbH & Co. KG Postfach 2880 • 32385 Minden Hansastraße 27 • 32423 Minden Telefon: 0571/887 – 0 Telefax: 0571/887 – 844169 E-Mail: info@wago.com Internet: www.wago.com...

Diese Anleitung auch für:

753750-811 serie750-821 serie
