WAGO-I/O-SYSTEM 750
750-881 Programmierbarer Feldbuscontroller ETHERNET
Pos: 65.6 /Serie 750 (WAGO-I/O-SYSTEM)/Anschließen/Leistungskontakte/Feldversorgung - Überschrift 2 @ 7\mod_1266320656354_6.doc @ 50721 @ 2 @ 1
6.2

Leistungskontakte/Feldversorgung

Pos: 65.7 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Vorsicht/Vorsicht: Verletzungsgefahr durch scharfkantige Messerkontakte! @ 6\mod_1256193279401_6.doc @ 43412 @ @ 1
VORSICHT Verletzungsgefahr durch scharfkantige Messerkontakte!
Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger
Hantierung mit den Busklemmen Verletzungsgefahr.
Pos: 65.8 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anschlüsse/Leistungskontakte allgemein @ 3\mod_1231828902046_6.doc @ 26015 @ @ 1
Auf der rechten Seite aller Feldbuskoppler/-controller und einiger Busklemmen
befinden sich selbstreinigende Leistungskontakte. Die Leistungskontakte leiten
die Versorgungsspannung für die Feldseite weiter. Die Kontakte sind
berührungssicher als Federkontakte ausgeführt.
Als Gegenstück sind auf der linken Seite der Busklemmen entsprechende
Messerkontakte vorhanden.
Leistungskontakte
Messer
0
Feder
A
B

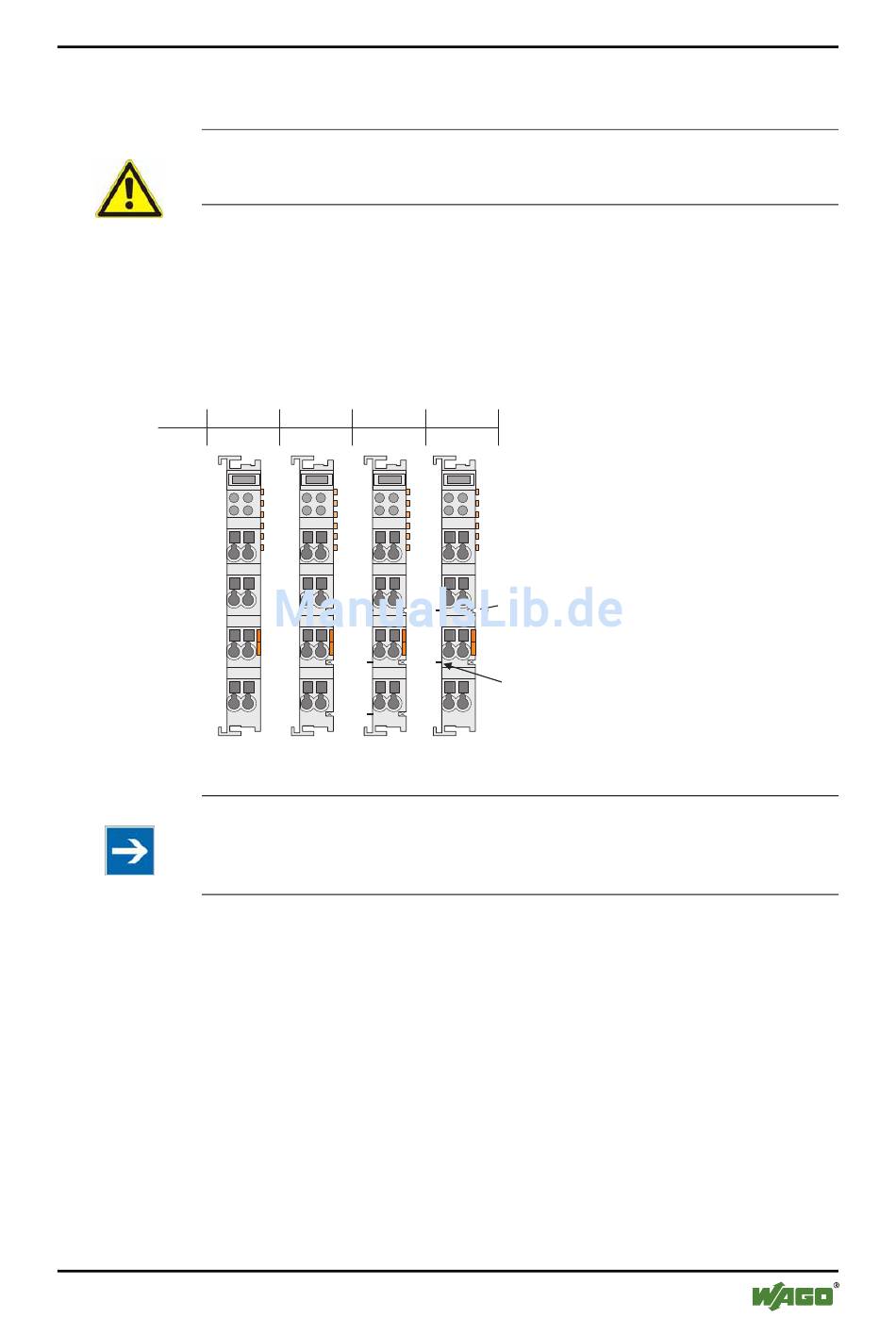

Abbildung 34: Beispiele für die Anordnung von Leistungskontakten
Pos: 65.9 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Hinweis/Hinweis: Feldbusknoten mit smartDESIGNER konfigurieren und überprüfen @ 6\mod_1256193439792_6.doc @ 43418 @ @ 1
Hinweis
Feldbusknoten mit smartDESIGNER konfigurieren und überprüfen
Sie können mit der WAGO-ProServe
Aufbau eines Feldbusknotens konfigurieren. Über die integrierte
Plausibilitätsprüfung können Sie die Konfiguration überprüfen.
Pos: 65.10 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1
Handbuch
Version 1.1.2
0
3
0
3
3
A
A
C
C
C
B
B
D
D
D
2
2
A
C
B
D
Federkontakt
in Nut für Messerkontakt
Messerkontakt
®
-Software smartDESIGNER den
Geräte anschließen
67
