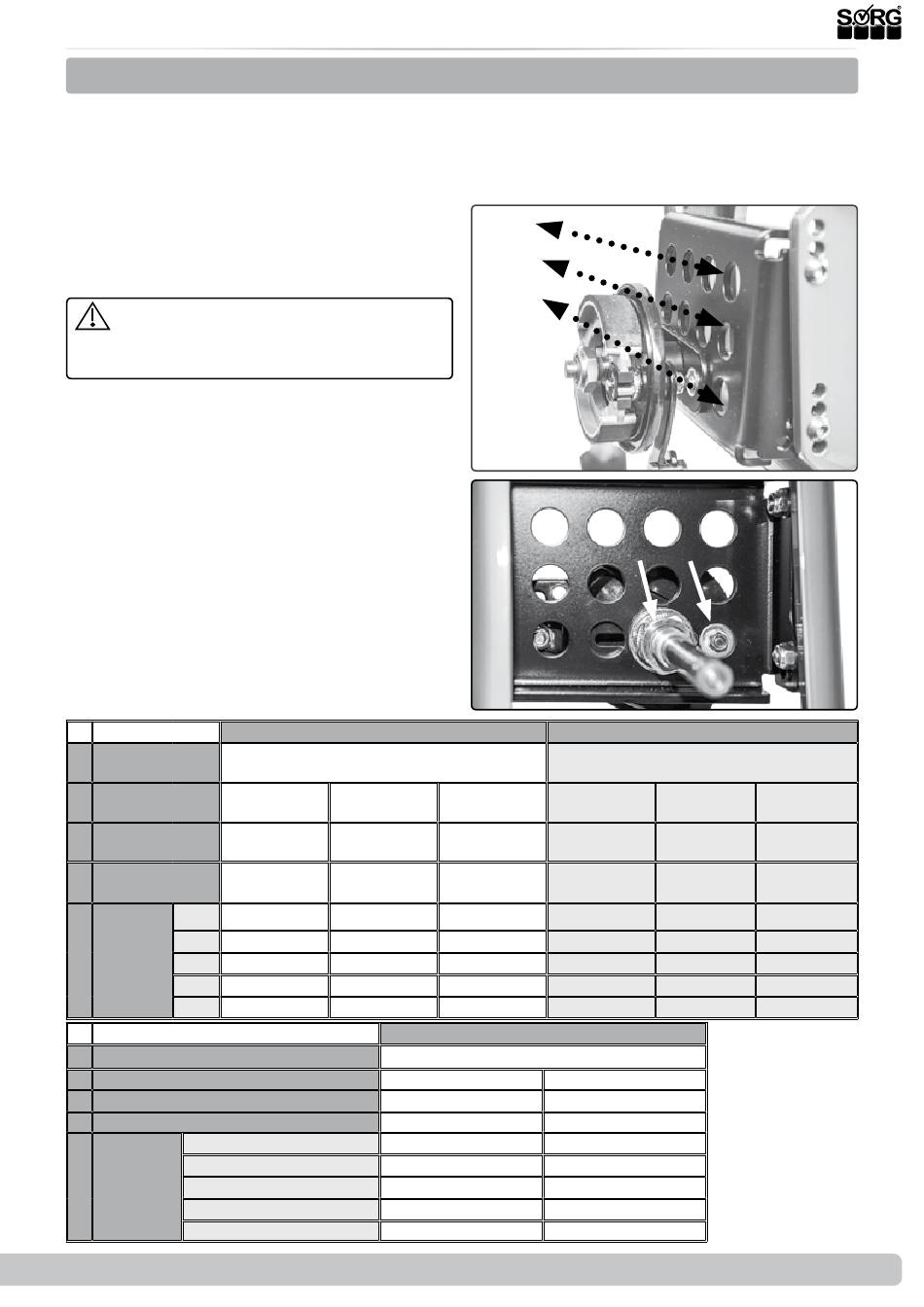

3.1 Baugruppe Räder

3.1.1 Radposition

Die Tabelle unten gibt Aufschluss, welche Abstände und Dimensionen bei welchen Körpergrößen
mit welchem Antriebsrad möglich sind.
Die Tabelle gibt Aufschluss, wohin die Steckachsenfittinge und die Lochplatte montiert werden
müssen, wenn die Radgröße und/oder der Radsturz geändert wird.
(1) Mit der horizontalen Veränderung der
Radposition entlang der Bohrreihen 1, 2 oder 3
verändern Sie den Greifweg und den Schwer-
punkt.
Eine vertikale Veränderung der Radpo-
sition ist nur bei gleichzeitigem Ändern der
Radgröße möglich.
(2) Zum Verändern der Radposition entfernen
Sie die Antriebsräder und sichern Sie den Steh-
trainer gegen Wegrollen über die Radfeststel-
ler der hinteren Lenkrollen:
Entfernen Sie auf beiden Seiten den
Steckachsenfitting (A) inkl. der Trom-
melbrems-Gegenhalter (B),
stecken Sie die Fittinge (A) in die ge-
wünschte neue Position und drehen Sie
sie wieder fest zu.
Verfahren Sie mit den Gegenhaltern (B)
in gleicher Weise.
Kontrollieren Sie, ob die Fittinge (A) auf
beiden Seiten symetrisch montiert sind.
Rahmengröße
Körpergröße
A Radgröße
empfohlen ab
Ellbogenhöhe
B
Fußplatte bis
Greifreifen oben
C
Abstand
oben zwi-
schen den
Rädern bei
Radsturz:
12°
Rahmengröße
Körpergröße
A Radgröße
empfohlen ab Ellbogenhöhe
B
Fußplatte bis Greifreifen oben
C
Abstand
oben zwi-
schen den
Rädern bei
Radsturz:
12°
2019-07-08
Größe 1
80-110 cm
24"x1"
26"x1"
ø58 cm
ø63 cm
47 cm
52 cm
39-47 cm
44-52 cm
nicht möglich
nicht möglich
44 cm
44 cm
42 cm
41 cm
40 cm
38 cm
37 cm
35 cm
Serviceheft Boogie Drive
(1)
1
2
3
(2)
28"x1"
28"x1"
ø68 cm
ø68 cm
57 cm
57 cm
49-57 cm
49-57 cm
nicht möglich
nicht möglich nicht möglich nicht möglich
43 cm
55 cm
40 cm
52 cm
37 cm
49 cm
33 cm
46 cm
Größe 3
120-150
cm
32"x1" ø80 cm
36"x1" ø90 cm
71 cm
61-69 cm
58 cm
55 cm
51 cm
48 cm
nicht möglich
nicht möglich
(A) (B)
Größe 2
100-130 cm
30"x1"
ø75 cm
64 cm
56-64 cm
54 cm
50 cm
47 cm
44 cm
81 cm
71-79 cm
58 cm
54 cm
49 cm
45 cm
32"x1"
ø80 cm
69 cm
61-69 cm
54 cm
50 cm
46 cm
42 cm
