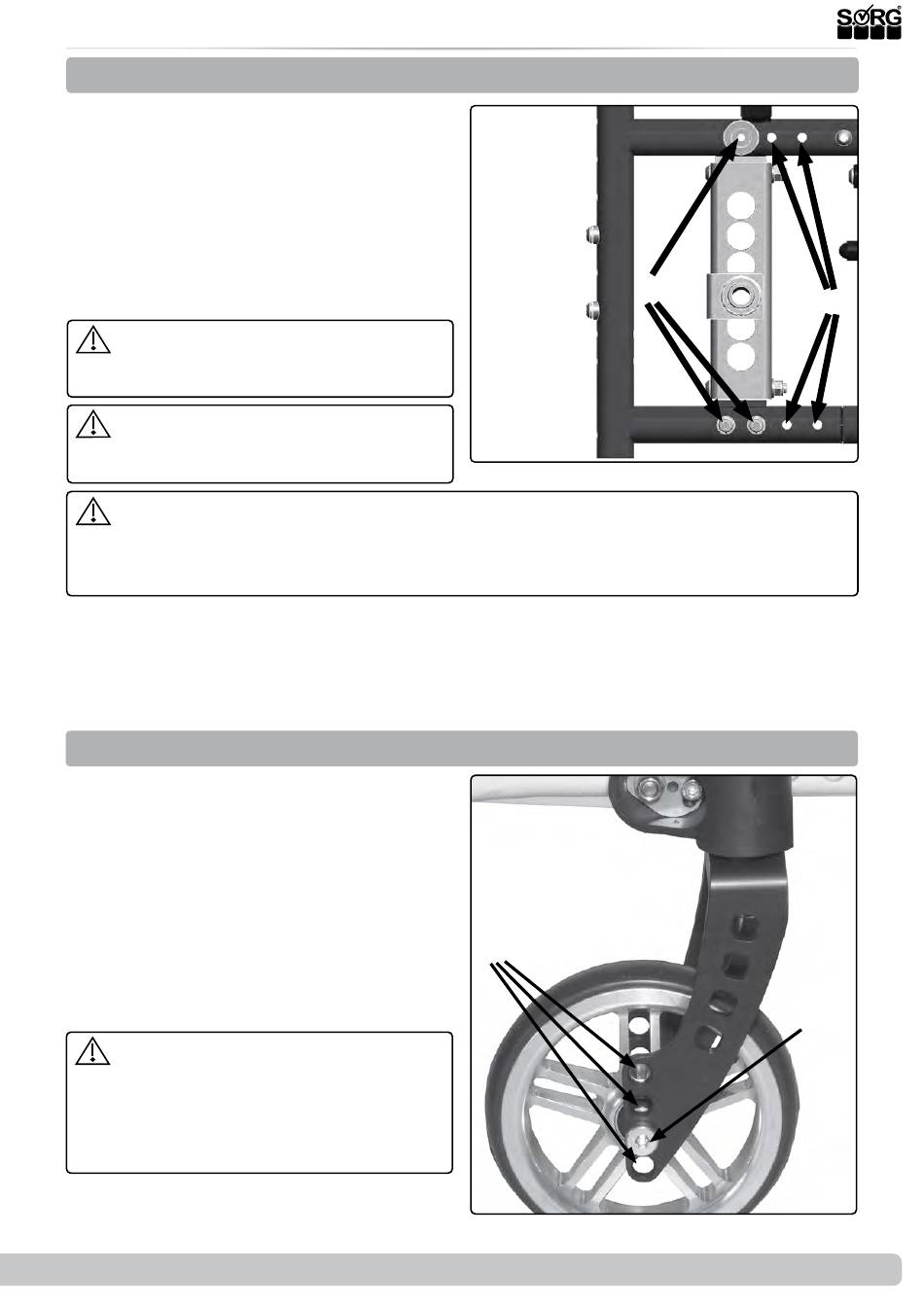

3.1 Baugruppe Räder

3.1.1 Schwerpunkt (Radstand/ Lochplatte)

(1) Zum Einstellen des Schwerpunkts
• entfernen Sie beide Antriebsräder,
• entfernen Sie alle Schrauben (A) und
Muttern
• versetzen Sie die Lochplatte in die alter-
nativen Bohrungen (B).
• Das Versetzen muss auf beiden Seiten
parallel erfolgen.
• Schrauben und Muttern wieder einset-
zen und fest zudrehen.
Nach jeder Änderung an den Antriebs-
rädern müssen die Feststellbremsen neu
justiert werden.
Gehen Sie behutsam auf den maximalen
und vom Benutzer (!) gewünschten Punkt
der Kippeligkeit zu.
Je weiter Sie die Lenkräder nach hinten versetzen, umso größer wird die Gefahr, dass der
Rollstuhl beim Ein- und Aussteigen nach vorne kippt.
Je weiter Sie die Antriebsräder mit der Lochplatte nach vorne montieren, umso größer wird die
Gefahr, dass der Rollstuhl nach hinten kippt.
Bei der Sitzneigung achten Sie bitte darauf, dass der Greifpunkt und Greifweg durch eine zu
hohe Stellung der Antriebsräder nicht beeinträchtigt wird.
Die Antriebsradaufnahme kann aus der passivsten Position (0 mm) horizontal um bis zu 60 mm
verstellt werden.
3.1.2 Sitzhöhe vorne
(2) Die Sitzhöhe vorne wird über die Position
des Lenkrades in der Lenkradgabel eingestellt.
• Schraubverbin dung Lenkrad/Lenkrad-
gabel (A) vollstän dig entfernen,
• Lenk räder auf beiden Seiten in die ge-
wünschte Bohrung (B) befestigen,
• alle Schrauben wieder fest anziehen.
Nach jeder Veränderung müssen Sie die senk-
rechte Lenkkopfneigung überprüfen und ggf.
korrigieren (siehe Kapitel Lenkkopfneigung).
An den Lagern der Lenkräder sammeln
sich Haare, Flusen, Schmutz, etc. an, wodurch
die Lenkräder schwergängig werden. Entfer-
nen Sie die Lenkräder in kurzen Intervallen
und reinigen Sie gründlich die Gabeln, Ach-
sen und Hülsen.
Bei Kunststoffgabeln verfahren Sie bitte ana-
log.
2021-06-10
(1)
(2)
(B)
Serviceheft Vector & Vector BSA
(A)
(A)
9 von 40
