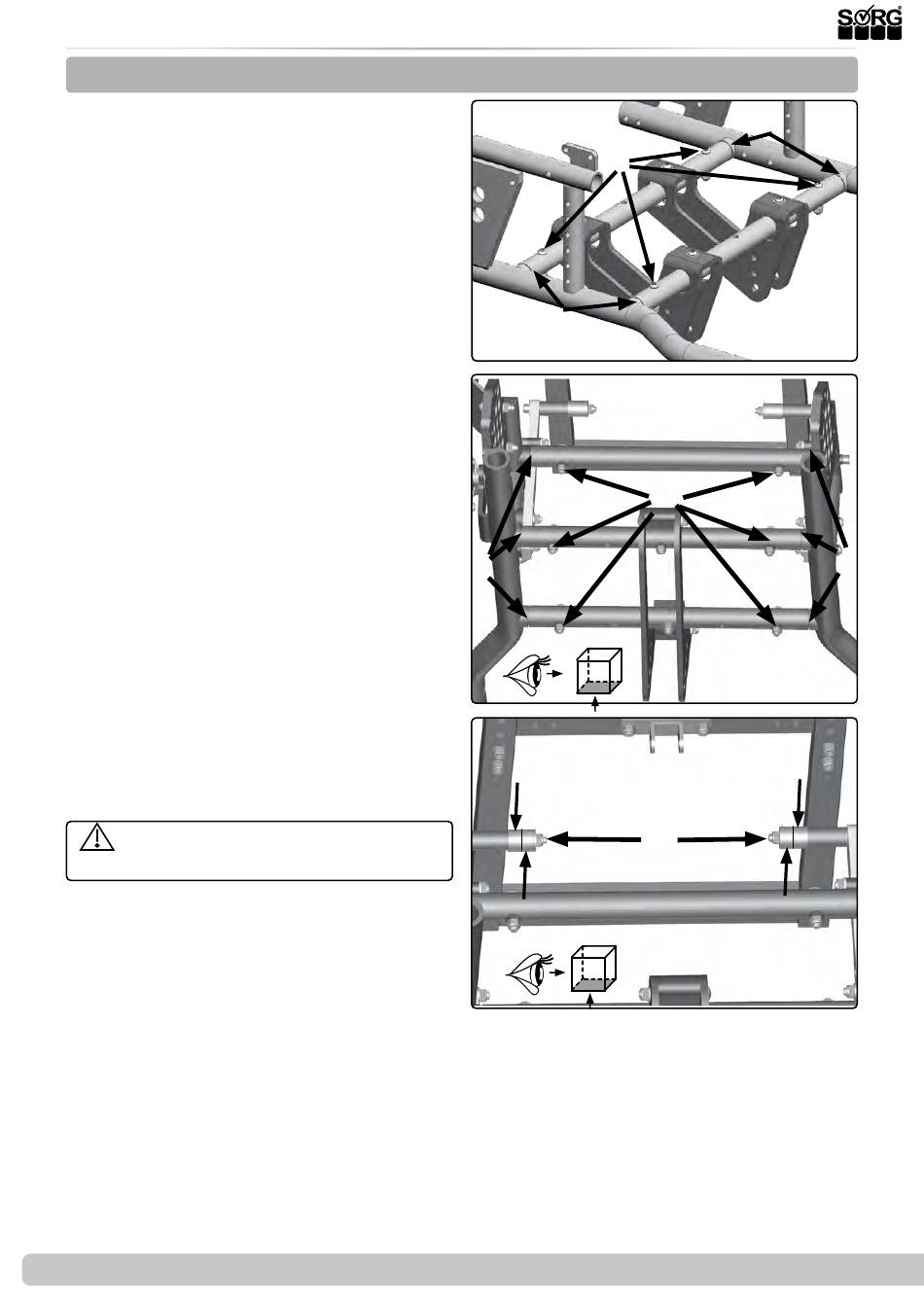

3.2 Baugruppe Rahmen
3.2.1 Rahmenverbreiterung
Um den Rahmen zu verbreitern entfernen Sie
zuerst den Ergo-Sitz. (siehe Kapitel Baugrup-
pe Ergo-Sitz 3.6.2.).
Zur Verbreiterung des Rahmens:
•
Entfernen Sie beide Antriebsräder.
•
Entfernen Sie die Verschraubungen der
Traversen (1A+2A) einseitig.
•
Entfernen Sie die Verschraubung des
Drehpunktes. (3A)
•
Ziehen Sie nun den Rahmen auseinan-
der (1B+2B)(halbe gewünschte Verbrei-
terung)
•
und setzen Sie die Schrauben wieder
lose ein.
•
Versetzen Sie die Buchsen am Dreh-
punkt (links und rechts jeweils entwe-
der eine oder zwei Buchsen)(3B/3C).
Schrauben Sie nun die zuvor gelösten
Schrauben wieder an.
•
Verfahren Sie mit allen Schraubverbin-
dungen auf der Gegenseite analog.
•
Drehen Sie dann die Schrauben wieder
zu.
Die Traversen müssen auf beiden Sei-
ten im gleichen Abstand versetzt werden.
12 von 36
(1)
(B)
(2)
(B)
(3)
(B)
(C)
Serviceheft Dynamis TSD
(B)
(A)
(A)
(A)
(C)
(B)
(B)
2020-10-15
