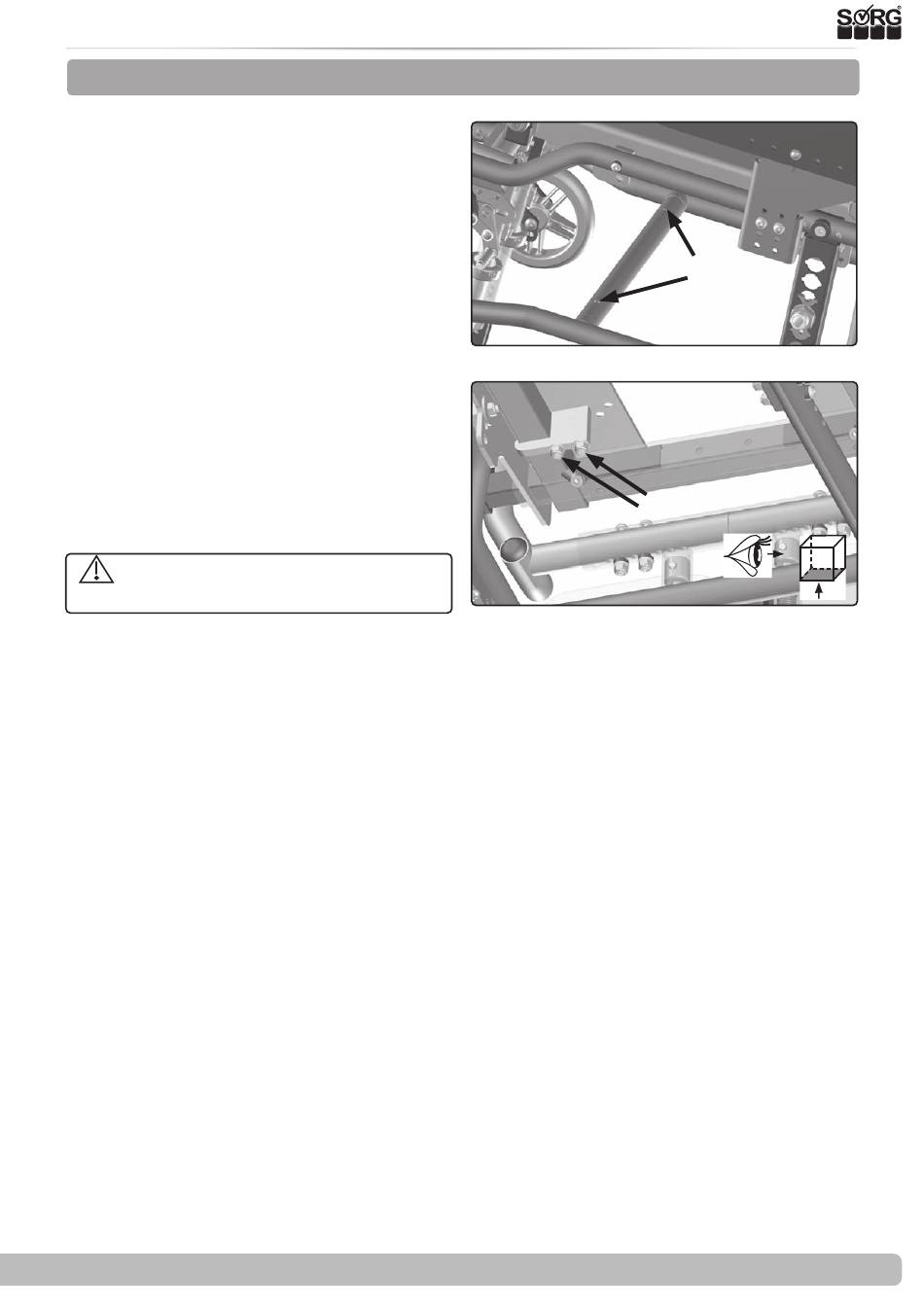

3.3 Baugruppe Rahmen
3.3.1 Rahmenverbreiterung
Um den Rahmen zu verbreitern entfernen Sie
zuerst den Ergo-Sitz. (siehe Kapitel Baugrup-
pe Ergo-Sitz 3.2.2.).
Zur Verbreiterung des Rahmens:
•
Entfernen Sie beide Antriebsräder.
•
Entfernen Sie die Verschraubungen der
Traversen (1A) einseitig.
•
Entfernen Sie auf der gleichen Seite den
Haken unter dem Sitztragewinkel (2A).
•
Ziehen Sie nun den Rahmen auseinan-
der (halbe gewünschte Verbreiterung)
•
und setzen Sie die Schrauben wieder
lose ein.
•
Montieren Sie den Haken unter dem
Sitztragewinkel an die neue Position.
•
Verfahren Sie mit allen Schraubverbin-
dungen auf der Gegenseite analog.
•
Drehen Sie dann die Schrauben wieder
zu.
Die Traversen müssen auf beiden Sei-
ten im gleichen Abstand versetzt werden.
