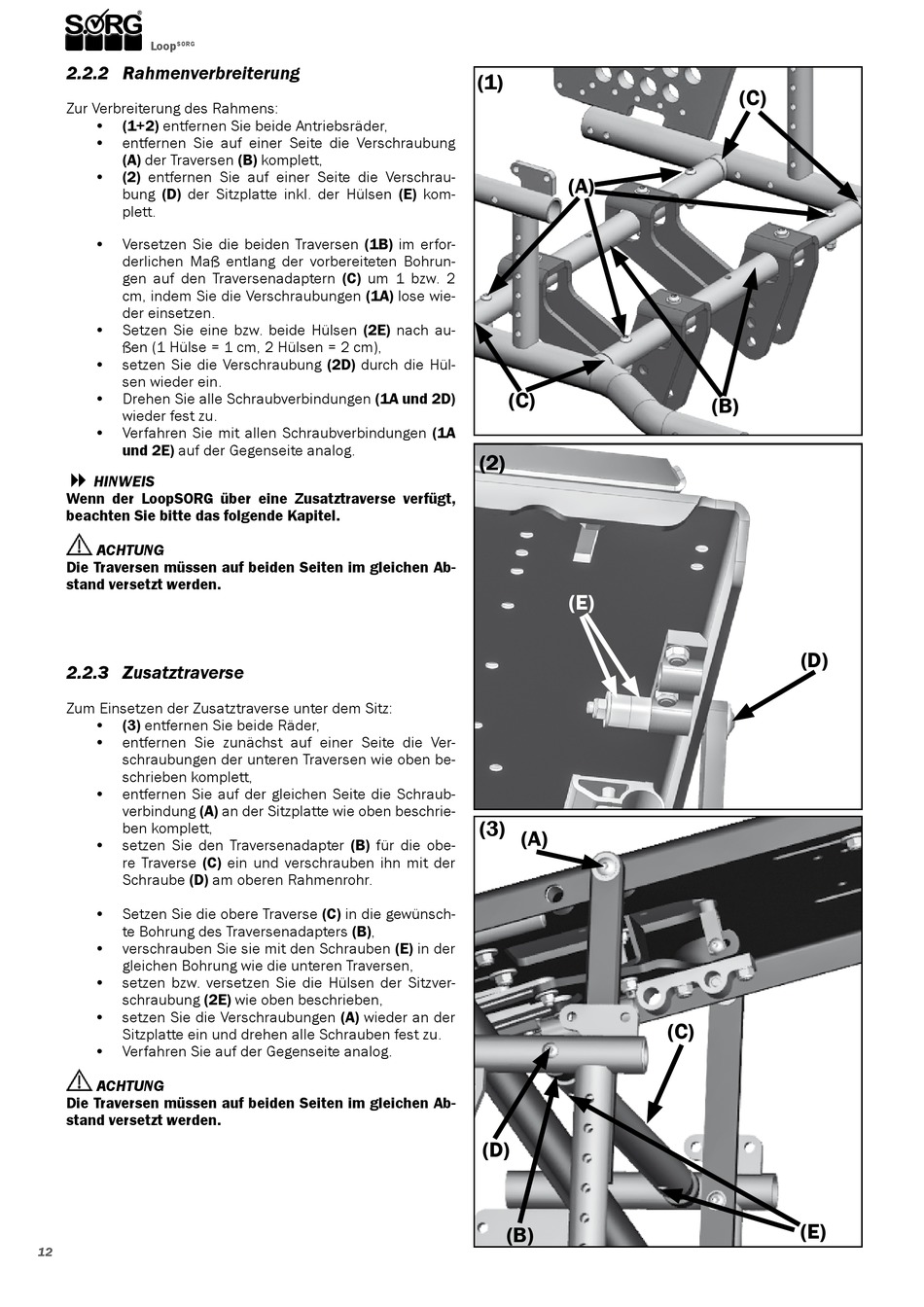

2.2.2 Rahmenverbreiterung
Zur Verbreiterung des Rahmens:
•
(1+2) entfernen Sie beide Antriebsräder,
•
entfernen Sie auf einer Seite die Verschraubung
(A) der Traversen (B) komplett,
•
(2) entfernen Sie auf einer Seite die Verschrau-
bung (D) der Sitzplatte inkl. der Hülsen (E) kom-
plett.
•
Versetzen Sie die beiden Traversen (1B) im erfor-
derlichen Maß entlang der vorbereiteten Bohrun-
gen auf den Traversenadaptern (C) um 1 bzw. 2
cm, indem Sie die Verschraubungen (1A) lose wie-
der einsetzen.
•
Setzen Sie eine bzw. beide Hülsen (2E) nach au-
ßen (1 Hülse = 1 cm, 2 Hülsen = 2 cm),
•
setzen Sie die Verschraubung (2D) durch die Hül-
sen wieder ein.
•
Drehen Sie alle Schraubverbindungen (1A und 2D)
wieder fest zu.
•
Verfahren Sie mit allen Schraubverbindungen (1A
und 2E) auf der Gegenseite analog.
�
HINWEIS
Wenn der LoopSORG über eine Zusatztraverse verfügt,
beachten Sie bitte das folgende Kapitel.
ACHTUNG
Die Traversen müssen auf beiden Seiten im gleichen Ab-
stand versetzt werden.
2.2.3 Zusatztraverse
Zum Einsetzen der Zusatztraverse unter dem Sitz:
•
(3) entfernen Sie beide Räder,
•
entfernen Sie zunächst auf einer Seite die Ver-
schraubungen der unteren Traversen wie oben be-
schrieben komplett,
•
entfernen Sie auf der gleichen Seite die Schraub-
verbindung (A) an der Sitzplatte wie oben beschrie-
ben komplett,
•
setzen Sie den Traversenadapter (B) für die obe-
re Traverse (C) ein und verschrauben ihn mit der
Schraube (D) am oberen Rahmenrohr.
•
Setzen Sie die obere Traverse (C) in die gewünsch-
te Bohrung des Traversenadapters (B),
•
verschrauben Sie sie mit den Schrauben (E) in der
gleichen Bohrung wie die unteren Traversen,
•
setzen bzw. versetzen Sie die Hülsen der Sitzver-
schraubung (2E) wie oben beschrieben,
•
setzen Sie die Verschraubungen (A) wieder an der
Sitzplatte ein und drehen alle Schrauben fest zu.
•
Verfahren Sie auf der Gegenseite analog.
ACHTUNG
Die Traversen müssen auf beiden Seiten im gleichen Ab-
stand versetzt werden.
