3.2 Baugruppe Rahmen
3.2.2 Rahmenverbreiterung
Bei Einsatz eines Standard-Muldenrückens
muss ein neuer Muldenrücken für die ge-
wünschte Breite bestellt werden.

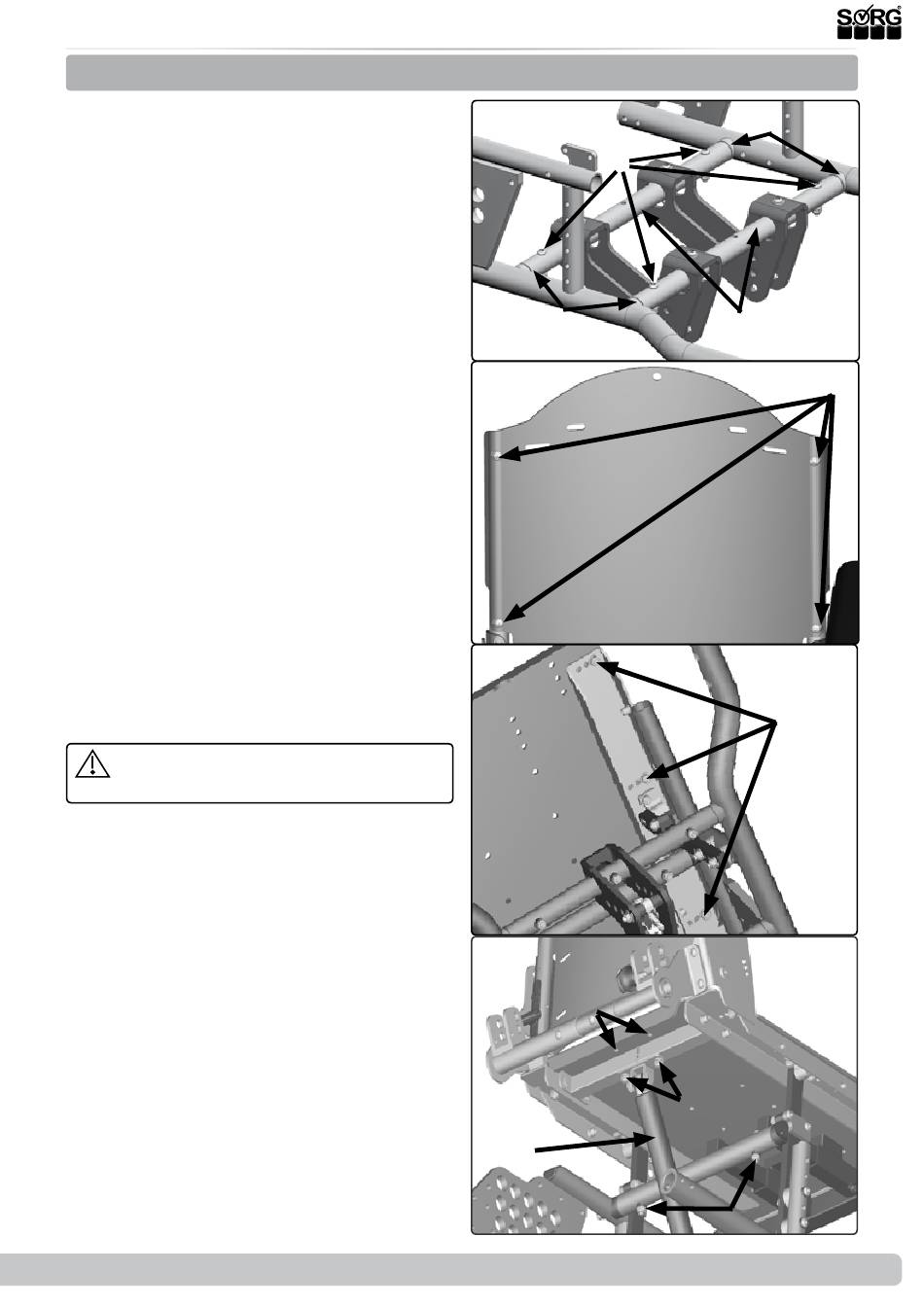

Zur Verbreiterung des Rahmens:
•
Entfernen Sie beide Antriebsräder,
•
entfernen Sie die Verschraubung
(3D+4D) der Sitzplatte und dann die
Sitzplatte selbst.
•
Entfernen Sie nun den Muldenrücken
(bei ERGO-Rücken: Rückenmittelteil ent-
fernen) durch lösen der Schrauben (2A)
•
und entfernen Sie die Verschraubungen
der Traversen (1A+4A) einseitig.
Verfahren Sie bei der Nutzung eines Rücken-
teils mit Gasdruckfeder-Verstellung, bei der
dort verbauten Traverse, analog.
•
Ziehen Sie nun den Rahmen auseinan-
der (halbe gewünschte Verbreiterung)
•
und setzen Sie die Schrauben wieder
lose ein.
•
Verfahren Sie mit allen Schraubverbin-
dungen auf der Gegenseite analog.
•
Drehen Sie dann die Schrauben wieder
fest zu,
•
schrauben Sie die Sitzplatte symetrisch
auf
•
und schrauben Sie den neuen Mulden-
rücken an (bei ERGO-Rücken: Rücken-
mittelteil symetisch anschrauben).
Die Traversen müssen auf beiden Seiten
im gleichen Abstand versetzt werden.
2019-06-27
(1)
(2)
(3)
(4)
(E)
Serviceheft Loop
RS
SORG
(A)
(C)
(F)
(D)
(C)
(B)
(A)
(D)
(A)
17 von 40
