Kapitel 3

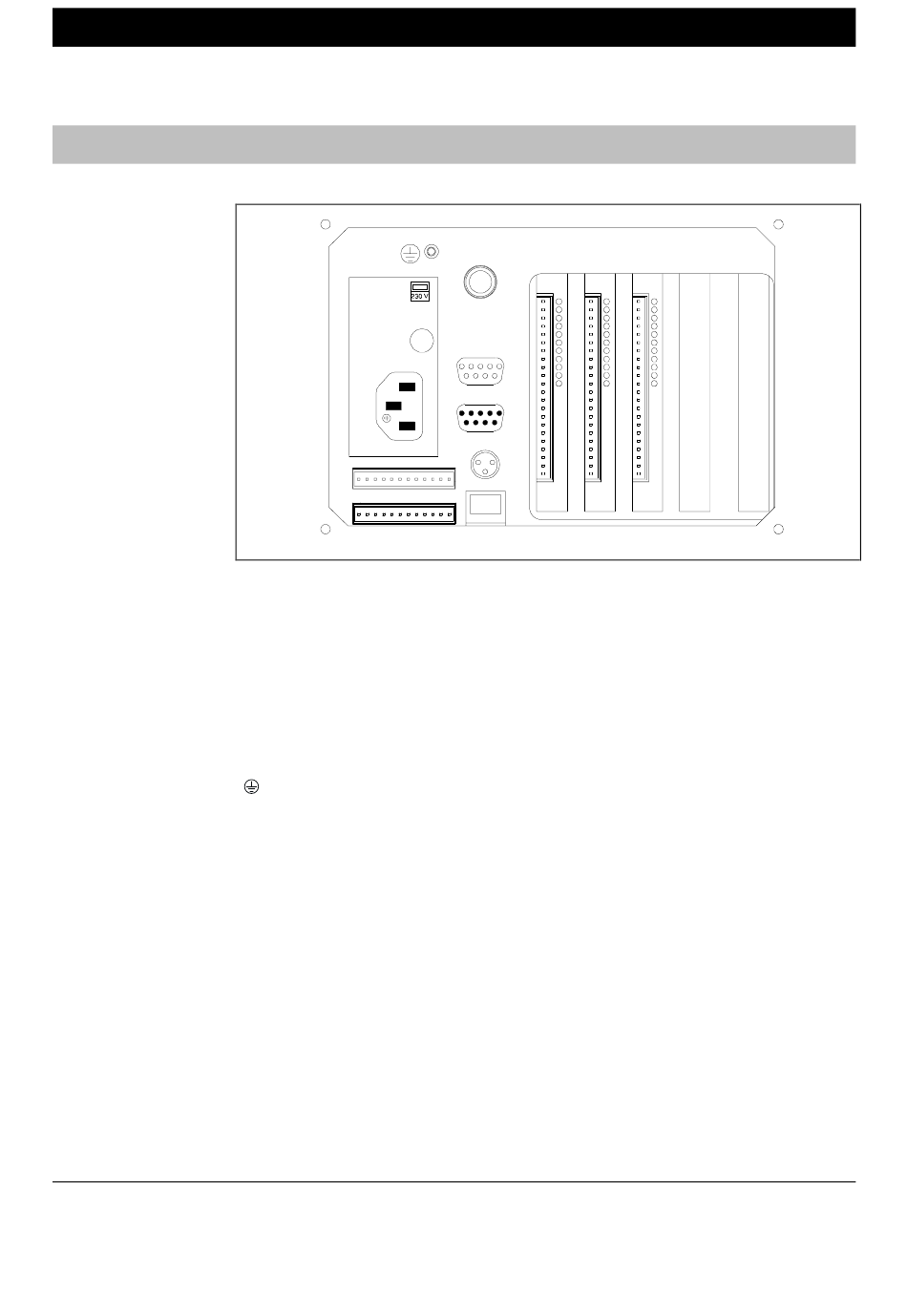

Anschlussbild des Elektronikmoduls

Bild 3-1
Anschlussbild des
Elektronikmoduls
42/24-10-5 DE
Elektrische Leitungen anschließen
-X01
-X02
1
-X03
13
-X01 Energieversorgung 115 V AC oder 230 V AC
-X02 Digitalausgänge des System-Controllers
-X03 Analogausgänge und Digitaleingänge des System-Controllers
-X04 Ethernet 10BASE2-Schnittstelle (Option)
-X05 RS-485-Schnittstelle
-X06 RS-232C-Schnittstelle
-X07 Systembus-Anschluss
-X08 Ethernet 10BASE-T-Schnittstelle
-X11 –
-X15 I/O-Karten (Option, Bestückungsbeispiel)
Potentialausgleich
Kapitel 3: Elektrische Leitungen anschließen
-X04
10BASE2
1 1
-X05
RS 485
-X06
RS 232C
-X07
BUS
12
-X08
10BASE-T
22 22
24
A I/O D I/O
1 2
-X11 -X12 -X13
1
22
D I/O
3 4 5
-X14 -X15
3-1
