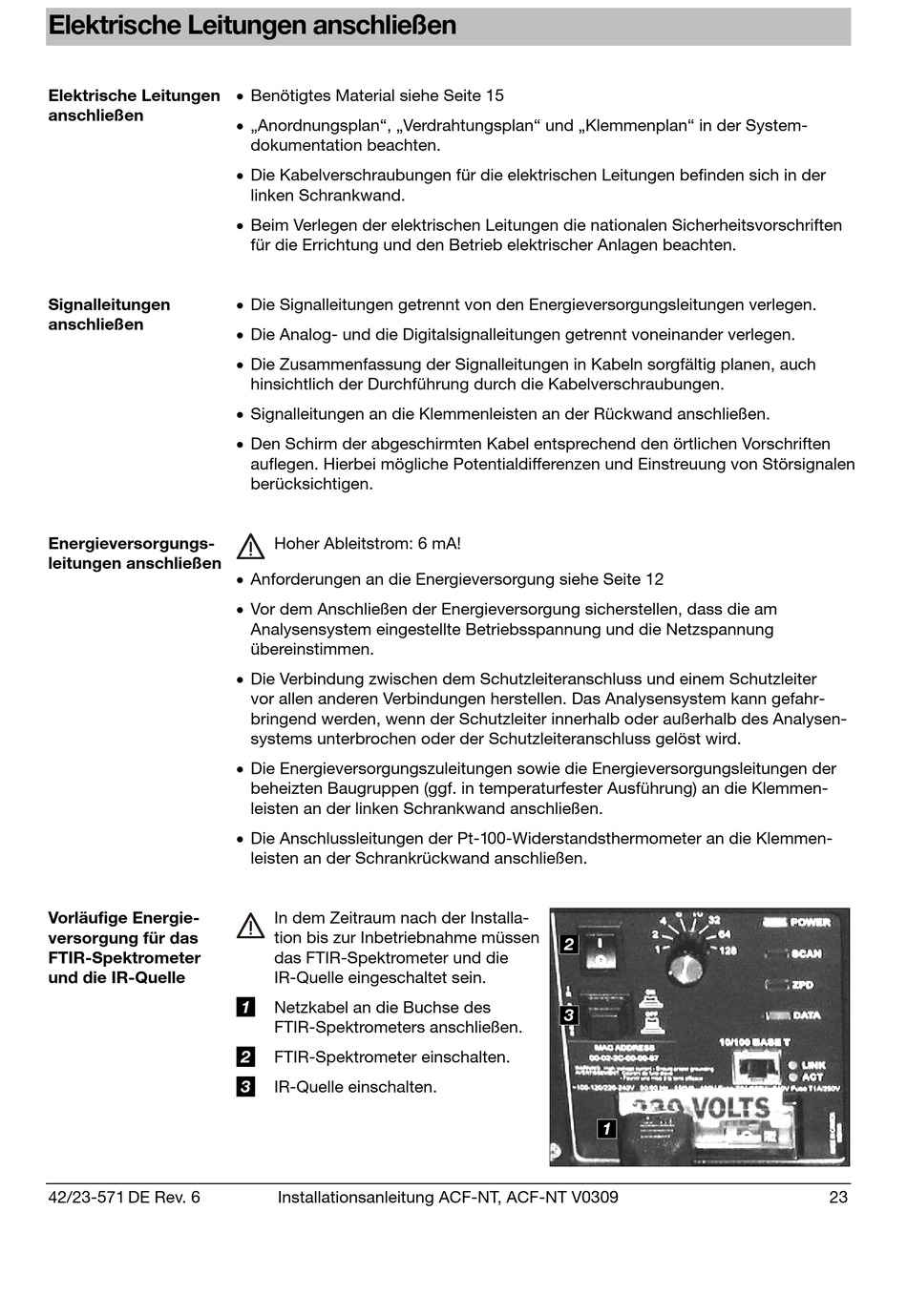

Elektrische Leitungen anschließen
Elektrische Leitungen
anschließen
Signalleitungen
anschließen
Energieversorgungs-
leitungen anschließen
Vorläufige Energie-
versorgung für das
FTIR-Spektrometer
und die IR-Quelle
42/23-571 DE Rev. 6
Benötigtes Material siehe Seite 15
„Anordnungsplan", „Verdrahtungsplan" und „Klemmenplan" in der System-
dokumentation beachten.
Die Kabelverschraubungen für die elektrischen Leitungen befinden sich in der
linken Schrankwand.
Beim Verlegen der elektrischen Leitungen die nationalen Sicherheitsvorschriften
für die Errichtung und den Betrieb elektrischer Anlagen beachten.
Die Signalleitungen getrennt von den Energieversorgungsleitungen verlegen.
Die Analog- und die Digitalsignalleitungen getrennt voneinander verlegen.
Die Zusammenfassung der Signalleitungen in Kabeln sorgfältig planen, auch
hinsichtlich der Durchführung durch die Kabelverschraubungen.
Signalleitungen an die Klemmenleisten an der Rückwand anschließen.
Den Schirm der abgeschirmten Kabel entsprechend den örtlichen Vorschriften
auflegen. Hierbei mögliche Potentialdifferenzen und Einstreuung von Störsignalen
berücksichtigen.
Hoher Ableitstrom: 6 mA!
Anforderungen an die Energieversorgung siehe Seite 12
Vor dem Anschließen der Energieversorgung sicherstellen, dass die am
Analysensystem eingestellte Betriebsspannung und die Netzspannung
übereinstimmen.
Die Verbindung zwischen dem Schutzleiteranschluss und einem Schutzleiter
vor allen anderen Verbindungen herstellen. Das Analysensystem kann gefahr-
bringend werden, wenn der Schutzleiter innerhalb oder außerhalb des Analysen-
systems unterbrochen oder der Schutzleiteranschluss gelöst wird.
Die Energieversorgungszuleitungen sowie die Energieversorgungsleitungen der
beheizten Baugruppen (ggf. in temperaturfester Ausführung) an die Klemmen-
leisten an der linken Schrankwand anschließen.
Die Anschlussleitungen der Pt-100-Widerstandsthermometer an die Klemmen-
leisten an der Schrankrückwand anschließen.
In dem Zeitraum nach der Installa-
tion bis zur Inbetriebnahme müssen
das FTIR-Spektrometer und die
IR-Quelle eingeschaltet sein.
1
Netzkabel an die Buchse des
FTIR-Spektrometers anschließen.
2
FTIR-Spektrometer einschalten.
3
IR-Quelle einschalten.
Installationsanleitung ACF-NT, ACF-NT V0309
