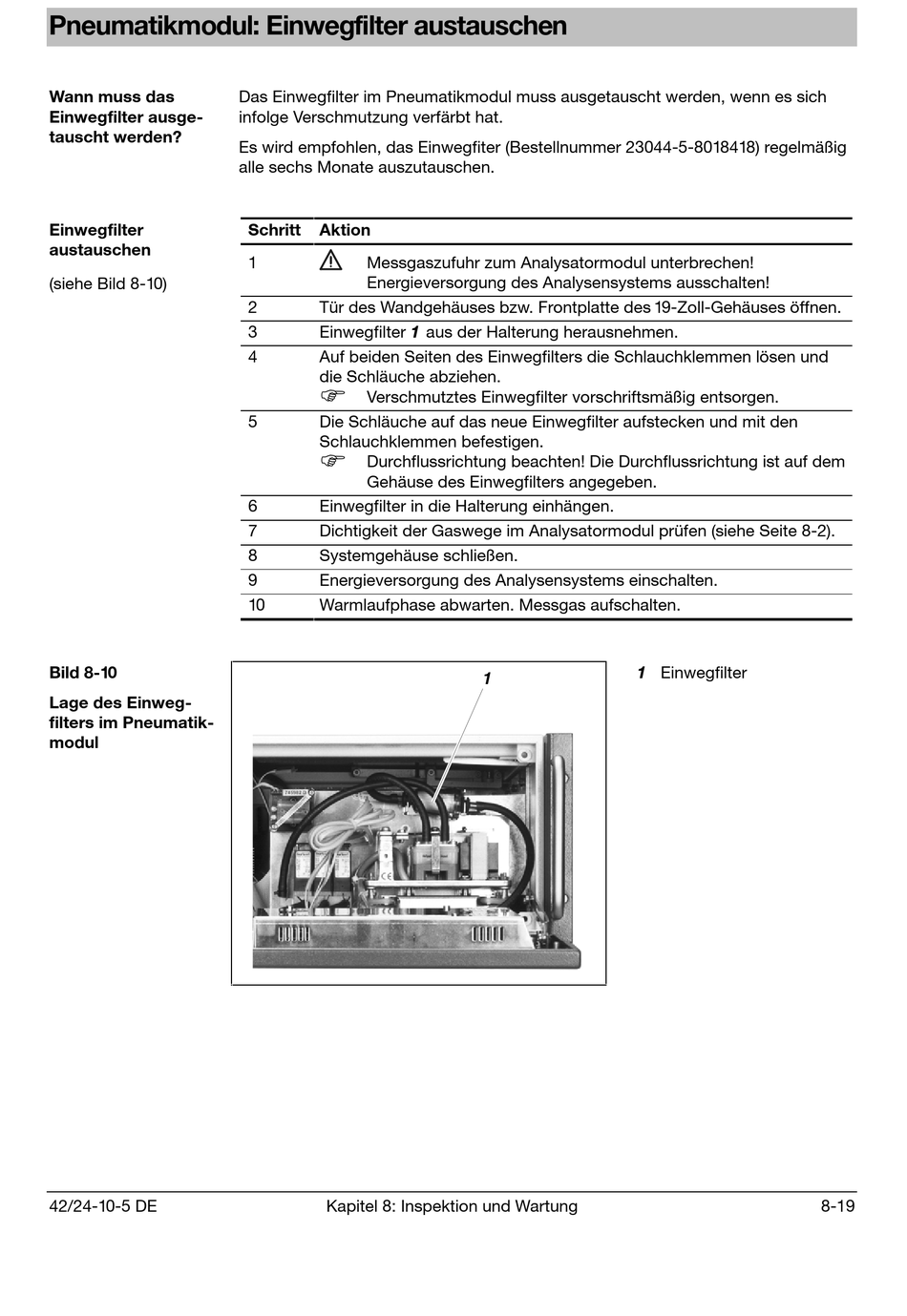

Pneumatikmodul: Einwegfilter austauschen
Wann muss das
Einwegfilter ausge-
tauscht werden?
Einwegfilter
austauschen
(siehe Bild 8-10)
Bild 8-10
Lage des Einweg-
filters im Pneumatik-
modul
42/24-10-5 DE
Das Einwegfilter im Pneumatikmodul muss ausgetauscht werden, wenn es sich
infolge Verschmutzung verfärbt hat.
Es wird empfohlen, das Einwegfiter (Bestellnummer 23044-5-8018418) regelmäßig
alle sechs Monate auszutauschen.
Schritt
Aktion
1
Messgaszufuhr zum Analysatormodul unterbrechen!
Energieversorgung des Analysensystems ausschalten!
2
Tür des Wandgehäuses bzw. Frontplatte des 19-Zoll-Gehäuses öffnen.
3
Einwegfilter 1 aus der Halterung herausnehmen.
4
Auf beiden Seiten des Einwegfilters die Schlauchklemmen lösen und
die Schläuche abziehen.
F
Verschmutztes Einwegfilter vorschriftsmäßig entsorgen.
5
Die Schläuche auf das neue Einwegfilter aufstecken und mit den
Schlauchklemmen befestigen.
F
Durchflussrichtung beachten! Die Durchflussrichtung ist auf dem
Gehäuse des Einwegfilters angegeben.
6
Einwegfilter in die Halterung einhängen.
7
Dichtigkeit der Gaswege im Analysatormodul prüfen (siehe Seite 8-2).
8
Systemgehäuse schließen.
9
Energieversorgung des Analysensystems einschalten.
10
Warmlaufphase abwarten. Messgas aufschalten.
Kapitel 8: Inspektion und Wartung
1 Einwegfilter
1
8-19
