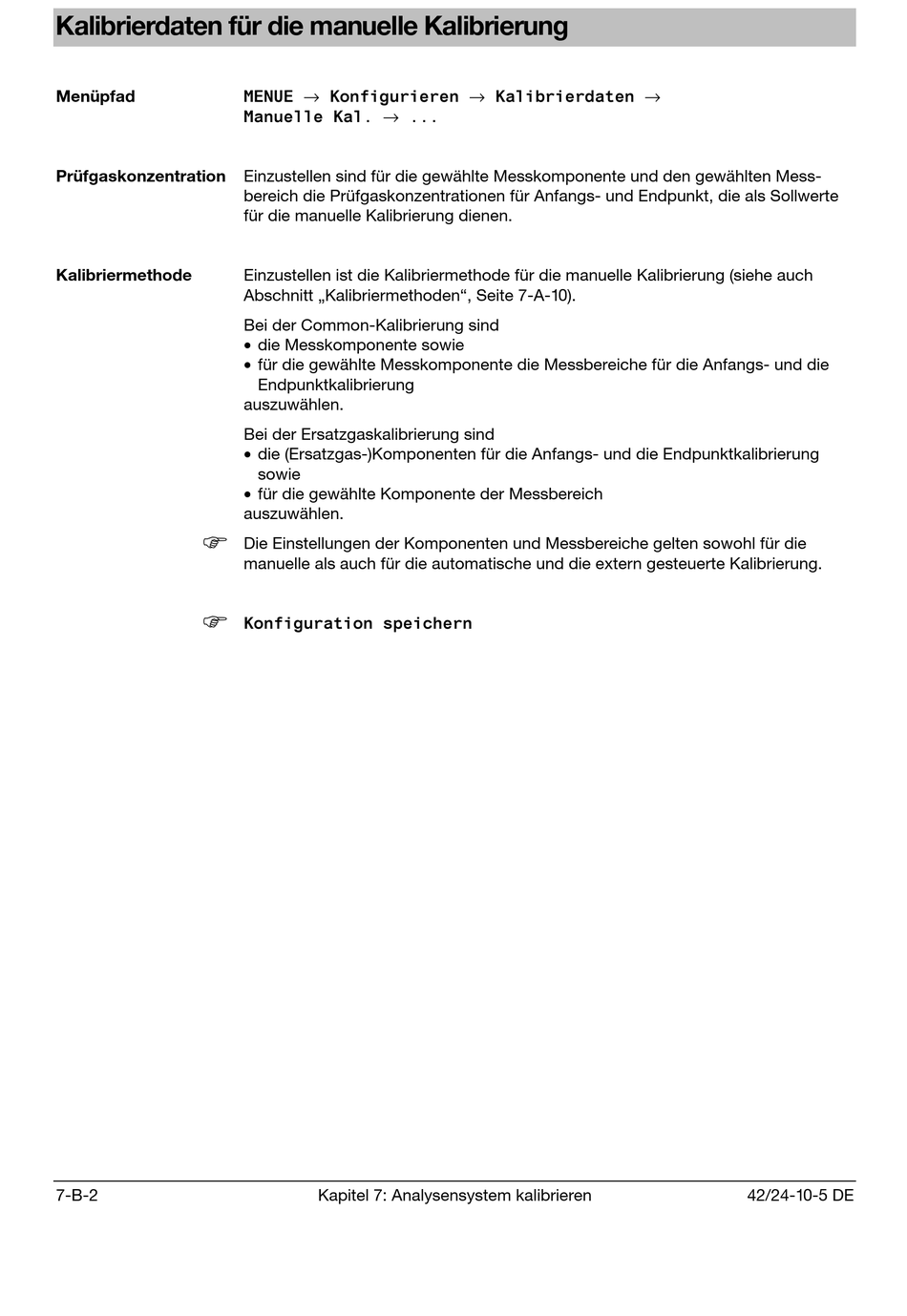

Kalibrierdaten für die manuelle Kalibrierung
Menüpfad
Prüfgaskonzentration
Kalibriermethode
F
F
7-B-2
0(18( → .RQILJXULHUHQ → .DOLEULHUGDWHQ →
0DQXHOOH .DO →
Einzustellen sind für die gewählte Messkomponente und den gewählten Mess-
bereich die Prüfgaskonzentrationen für Anfangs- und Endpunkt, die als Sollwerte
für die manuelle Kalibrierung dienen.
Einzustellen ist die Kalibriermethode für die manuelle Kalibrierung (siehe auch
Abschnitt „Kalibriermethoden", Seite 7-A-10).
Bei der Common-Kalibrierung sind
• die Messkomponente sowie
• für die gewählte Messkomponente die Messbereiche für die Anfangs- und die
Endpunktkalibrierung
auszuwählen.
Bei der Ersatzgaskalibrierung sind
• die (Ersatzgas-)Komponenten für die Anfangs- und die Endpunktkalibrierung
sowie
• für die gewählte Komponente der Messbereich
auszuwählen.
Die Einstellungen der Komponenten und Messbereiche gelten sowohl für die
manuelle als auch für die automatische und die extern gesteuerte Kalibrierung.
.RQILJXUDWLRQ VSHLFKHUQ
Kapitel 7: Analysensystem kalibrieren 42/24-10-5 DE
