Parameterübersicht

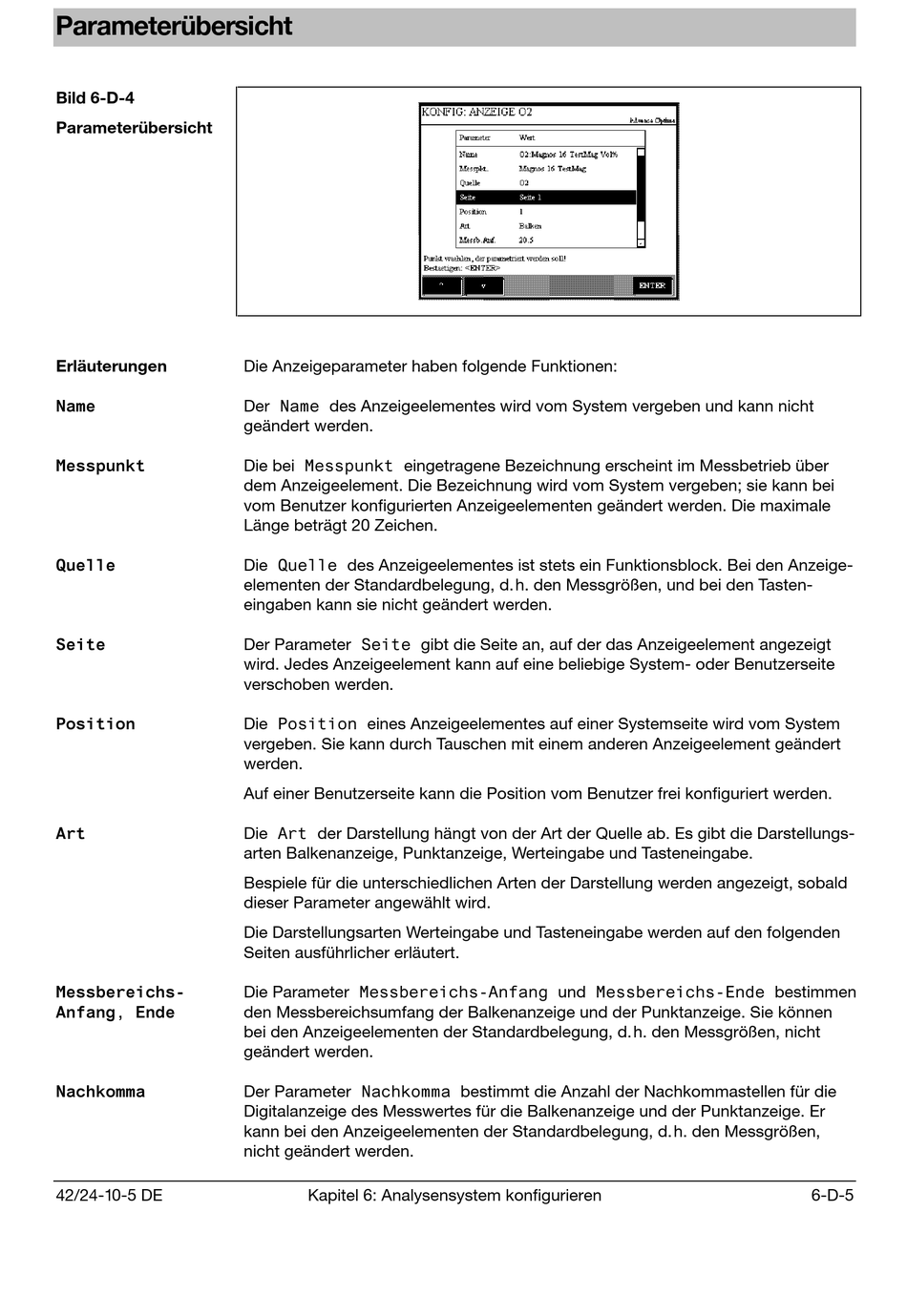

Bild 6-D-4
Parameterübersicht
Erläuterungen
1DPH
0HVVSXQNW
4XHOOH
6HLWH
3RVLWLRQ
$UW
0HVVEHUHLFKV
$QIDQJ (QGH
1DFKNRPPD
42/24-10-5 DE
Die Anzeigeparameter haben folgende Funktionen:
Der 1DPH des Anzeigeelementes wird vom System vergeben und kann nicht
geändert werden.
Die bei 0HVVSXQNW eingetragene Bezeichnung erscheint im Messbetrieb über
dem Anzeigeelement. Die Bezeichnung wird vom System vergeben; sie kann bei
vom Benutzer konfigurierten Anzeigeelementen geändert werden. Die maximale
Länge beträgt 20 Zeichen.
Die 4XHOOH des Anzeigeelementes ist stets ein Funktionsblock. Bei den Anzeige-
elementen der Standardbelegung, d.h. den Messgrößen, und bei den Tasten-
eingaben kann sie nicht geändert werden.
Der Parameter 6HLWH gibt die Seite an, auf der das Anzeigeelement angezeigt
wird. Jedes Anzeigeelement kann auf eine beliebige System- oder Benutzerseite
verschoben werden.
Die 3RVLWLRQ eines Anzeigeelementes auf einer Systemseite wird vom System
vergeben. Sie kann durch Tauschen mit einem anderen Anzeigeelement geändert
werden.
Auf einer Benutzerseite kann die Position vom Benutzer frei konfiguriert werden.
Die $UW der Darstellung hängt von der Art der Quelle ab. Es gibt die Darstellungs-
arten Balkenanzeige, Punktanzeige, Werteingabe und Tasteneingabe.
Bespiele für die unterschiedlichen Arten der Darstellung werden angezeigt, sobald
dieser Parameter angewählt wird.
Die Darstellungsarten Werteingabe und Tasteneingabe werden auf den folgenden
Seiten ausführlicher erläutert.
Die Parameter 0HVVEHUHLFKV$QIDQJ und 0HVVEHUHLFKV(QGH bestimmen
den Messbereichsumfang der Balkenanzeige und der Punktanzeige. Sie können
bei den Anzeigeelementen der Standardbelegung, d.h. den Messgrößen, nicht
geändert werden.
Der Parameter 1DFKNRPPD bestimmt die Anzahl der Nachkommastellen für die
Digitalanzeige des Messwertes für die Balkenanzeige und der Punktanzeige. Er
kann bei den Anzeigeelementen der Standardbelegung, d.h. den Messgrößen,
nicht geändert werden.
Kapitel 6: Analysensystem konfigurieren 6-D-5
