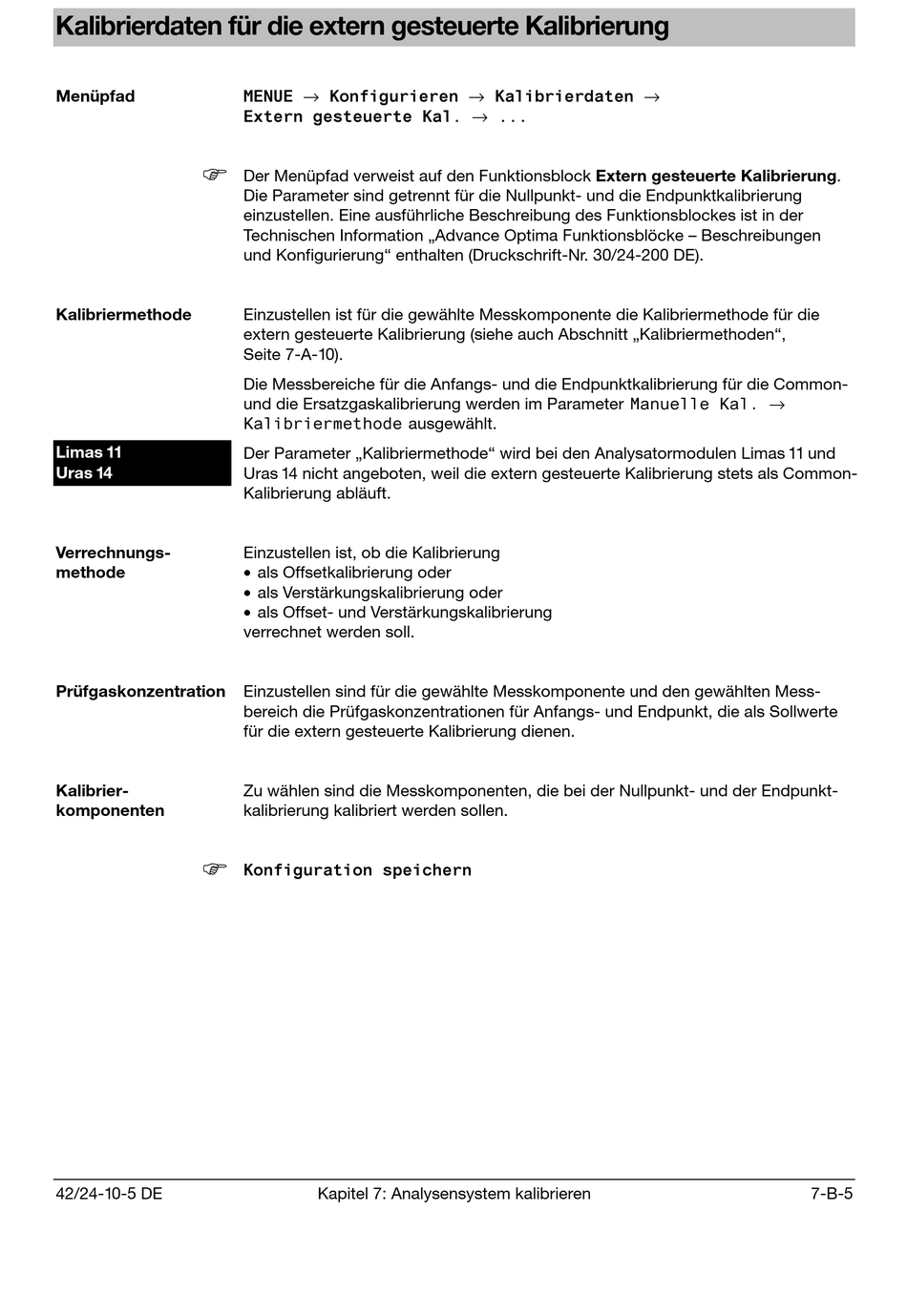

Kalibrierdaten für die extern gesteuerte Kalibrierung
Menüpfad
F
Kalibriermethode
Limas 11
Uras 14
Verrechnungs-
methode
Prüfgaskonzentration
Kalibrier-
komponenten
F
42/24-10-5 DE
0(18( → .RQILJXULHUHQ → .DOLEULHUGDWHQ →
([WHUQ JHVWHXHUWH .DO →
Der Menüpfad verweist auf den Funktionsblock Extern gesteuerte Kalibrierung.
Die Parameter sind getrennt für die Nullpunkt- und die Endpunktkalibrierung
einzustellen. Eine ausführliche Beschreibung des Funktionsblockes ist in der
Technischen Information „Advance Optima Funktionsblöcke – Beschreibungen
und Konfigurierung" enthalten (Druckschrift-Nr. 30/24-200 DE).
Einzustellen ist für die gewählte Messkomponente die Kalibriermethode für die
extern gesteuerte Kalibrierung (siehe auch Abschnitt „Kalibriermethoden",
Seite 7-A-10).
Die Messbereiche für die Anfangs- und die Endpunktkalibrierung für die Common-
und die Ersatzgaskalibrierung werden im Parameter 0DQXHOOH .DO →
.DOLEULHUPHWKRGH ausgewählt.
Der Parameter „Kalibriermethode" wird bei den Analysatormodulen Limas 11 und
Uras 14 nicht angeboten, weil die extern gesteuerte Kalibrierung stets als Common-
Kalibrierung abläuft.
Einzustellen ist, ob die Kalibrierung
• als Offsetkalibrierung oder
• als Verstärkungskalibrierung oder
• als Offset- und Verstärkungskalibrierung
verrechnet werden soll.
Einzustellen sind für die gewählte Messkomponente und den gewählten Mess-
bereich die Prüfgaskonzentrationen für Anfangs- und Endpunkt, die als Sollwerte
für die extern gesteuerte Kalibrierung dienen.
Zu wählen sind die Messkomponenten, die bei der Nullpunkt- und der Endpunkt-
kalibrierung kalibriert werden sollen.
.RQILJXUDWLRQ VSHLFKHUQ
Kapitel 7: Analysensystem kalibrieren 7-B-5
