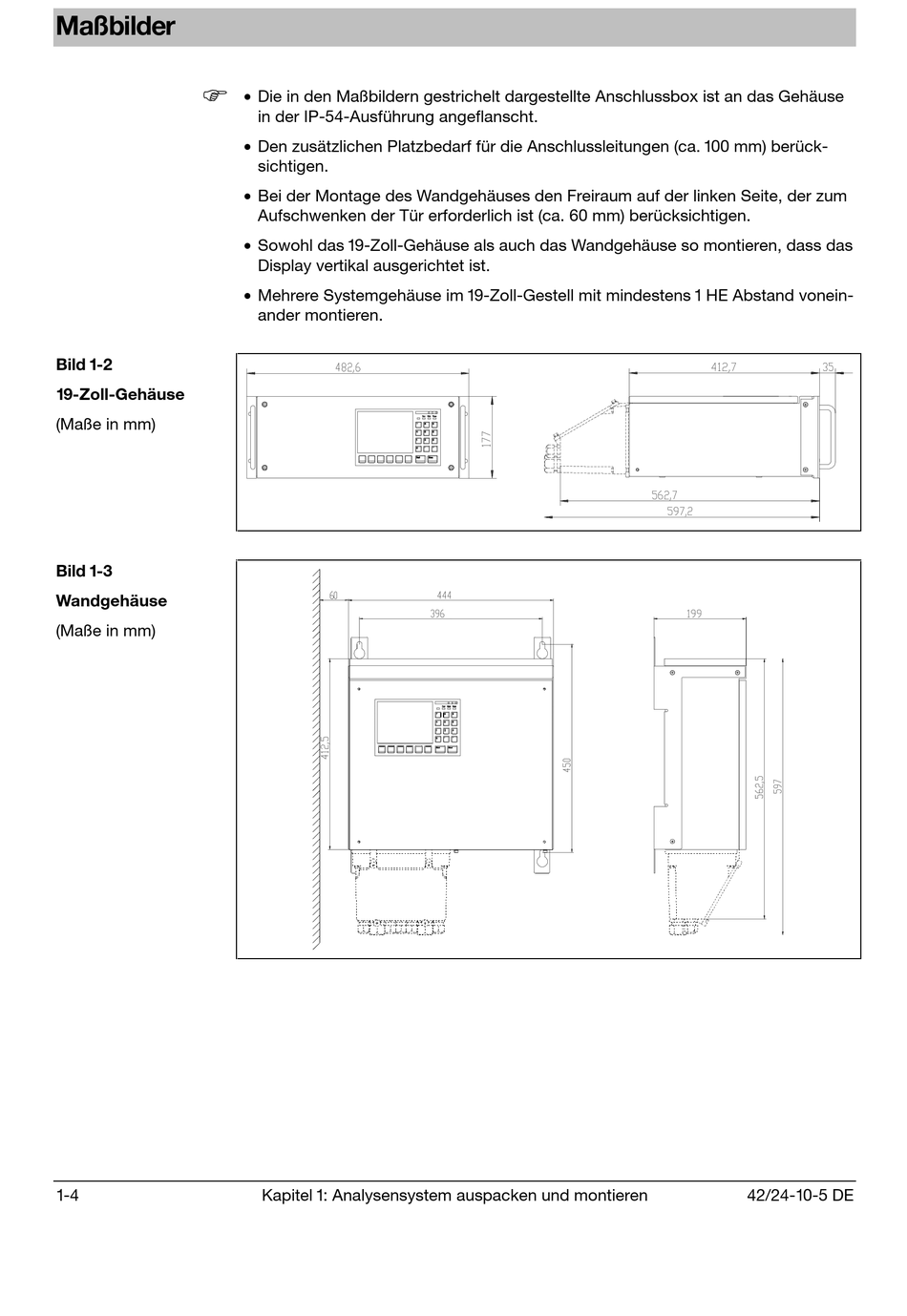

Maßbilder
F
Bild 1-2
19-Zoll-Gehäuse
(Maße in mm)
Bild 1-3
Wandgehäuse
(Maße in mm)
1-4
• Die in den Maßbildern gestrichelt dargestellte Anschlussbox ist an das Gehäuse
in der IP-54-Ausführung angeflanscht.
• Den zusätzlichen Platzbedarf für die Anschlussleitungen (ca. 100 mm) berück-
sichtigen.
• Bei der Montage des Wandgehäuses den Freiraum auf der linken Seite, der zum
Aufschwenken der Tür erforderlich ist (ca. 60 mm) berücksichtigen.
• Sowohl das 19-Zoll-Gehäuse als auch das Wandgehäuse so montieren, dass das
Display vertikal ausgerichtet ist.
• Mehrere Systemgehäuse im 19-Zoll-Gestell mit mindestens 1 HE Abstand vonein-
ander montieren.
Kapitel 1: Analysensystem auspacken und montieren 42/24-10-5 DE
