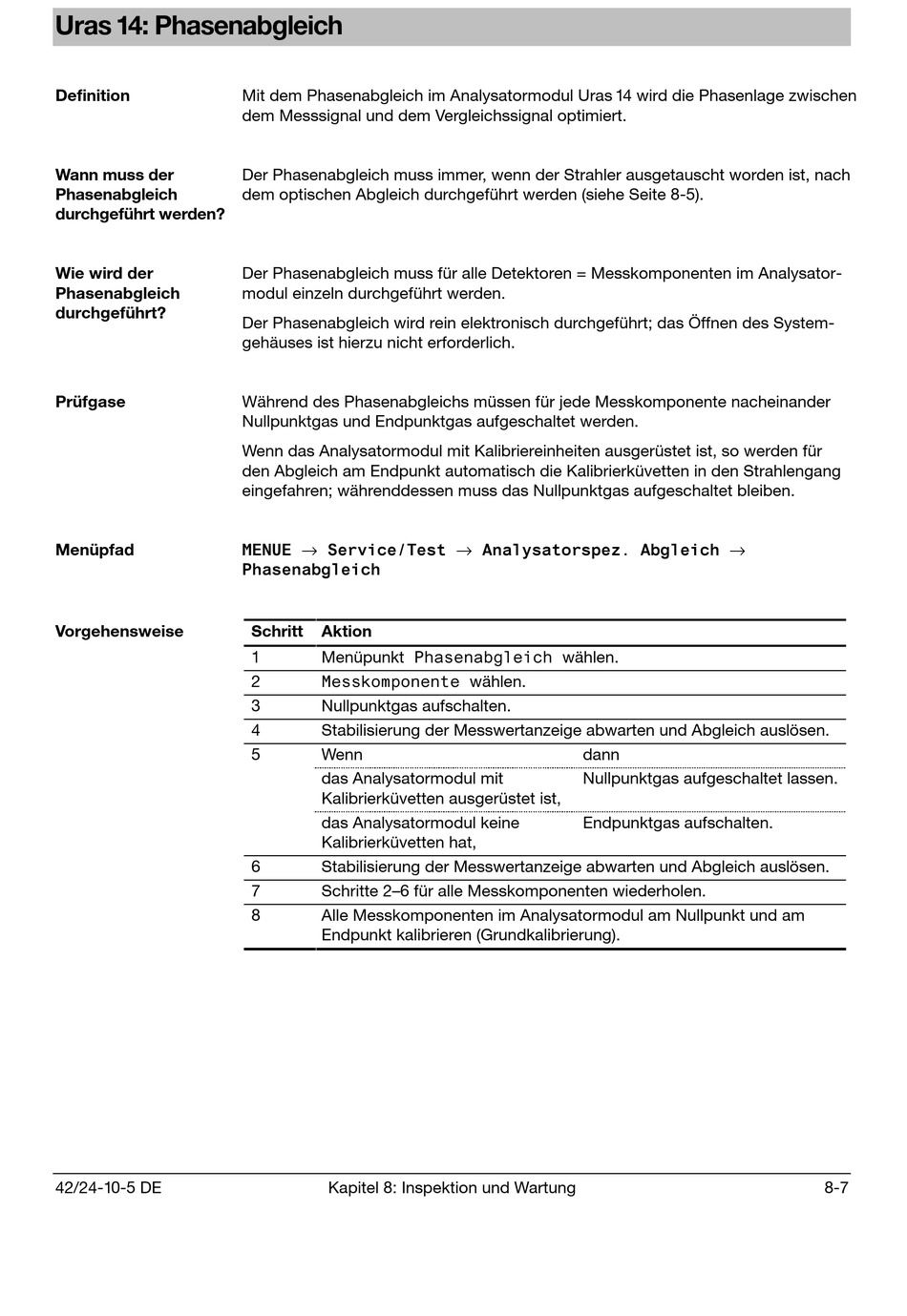

Uras 14: Phasenabgleich

Definition
Wann muss der
Phasenabgleich
durchgeführt werden?
Wie wird der
Phasenabgleich
durchgeführt?
Prüfgase
Menüpfad
Vorgehensweise
42/24-10-5 DE
Mit dem Phasenabgleich im Analysatormodul Uras 14 wird die Phasenlage zwischen
dem Messsignal und dem Vergleichssignal optimiert.
Der Phasenabgleich muss immer, wenn der Strahler ausgetauscht worden ist, nach
dem optischen Abgleich durchgeführt werden (siehe Seite 8-5).
Der Phasenabgleich muss für alle Detektoren = Messkomponenten im Analysator-
modul einzeln durchgeführt werden.
Der Phasenabgleich wird rein elektronisch durchgeführt; das Öffnen des System-
gehäuses ist hierzu nicht erforderlich.
Während des Phasenabgleichs müssen für jede Messkomponente nacheinander
Nullpunktgas und Endpunktgas aufgeschaltet werden.
Wenn das Analysatormodul mit Kalibriereinheiten ausgerüstet ist, so werden für
den Abgleich am Endpunkt automatisch die Kalibrierküvetten in den Strahlengang
eingefahren; währenddessen muss das Nullpunktgas aufgeschaltet bleiben.
0(18( → 6HUYLFH7HVW → $QDO\VDWRUVSH] $EJOHLFK →
3KDVHQDEJOHLFK
Schritt Aktion
Menüpunkt 3KDVHQDEJOHLFK wählen.
1
0HVVNRPSRQHQWH wählen.
2
3 Nullpunktgas aufschalten.
4 Stabilisierung der Messwertanzeige abwarten und Abgleich auslösen.
5 Wenn
das Analysatormodul mit
Kalibrierküvetten ausgerüstet ist,
das Analysatormodul keine
Kalibrierküvetten hat,
6 Stabilisierung der Messwertanzeige abwarten und Abgleich auslösen.
7 Schritte 2–6 für alle Messkomponenten wiederholen.
8 Alle Messkomponenten im Analysatormodul am Nullpunkt und am
Endpunkt kalibrieren (Grundkalibrierung).
Kapitel 8: Inspektion und Wartung
dann
Nullpunktgas aufgeschaltet lassen.
Endpunktgas aufschalten.
8-7
