Bedienung mittels Werteingabe

Werteingabe

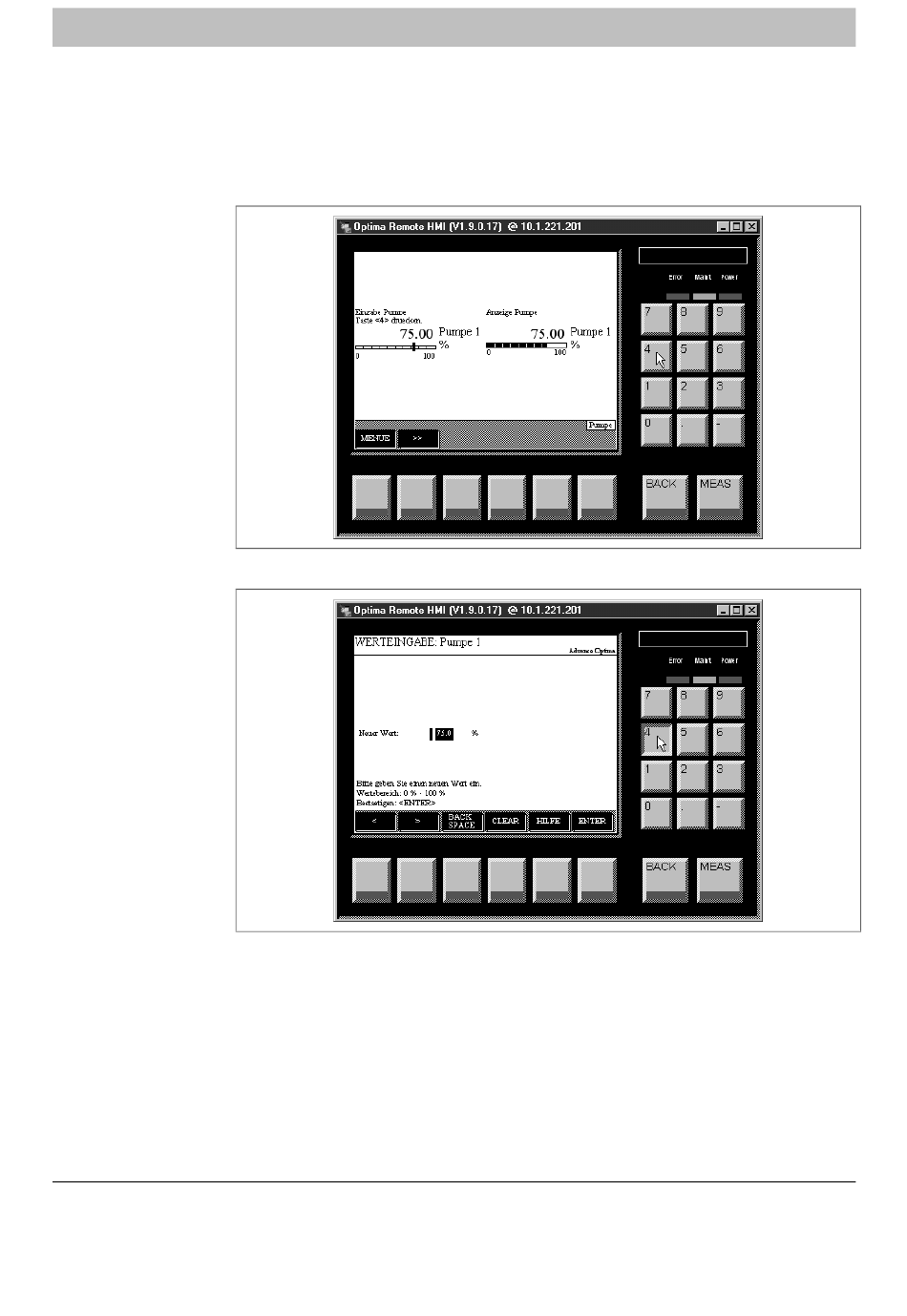

Bild 5-2
Werteingabe:
Anzeige im
Messbetrieb
(Beispiel: Einstellen der
Pumpenleistung)
Bild 5-3
Werteingabe:
Eingeben eines
Wertes
(Beispiel)
Beschreibung und
Konfigurierung
5-10
Bedient wird die Werteingabe im Messbetrieb, indem die Zifferntaste gedrückt wird,
die der Position des Anzeigeelementes auf dem Display entspricht und über dem
Anzeigeelement angegeben ist. Im Beispiel ist dies die Taste 4 (siehe Bild 5-2). Es
erscheint dann ein Feld zur Eingabe des Wertes (siehe Bild 5-3).
Das Anzeigeelement :HUWHLQJDEH ist auf Seite 6-D-6 beschrieben.
Das Konfigurieren ist auf Seite 6-D-12 beschrieben.
Kapitel 5: Analysensystem bedienen 42/24-10-5 DE
