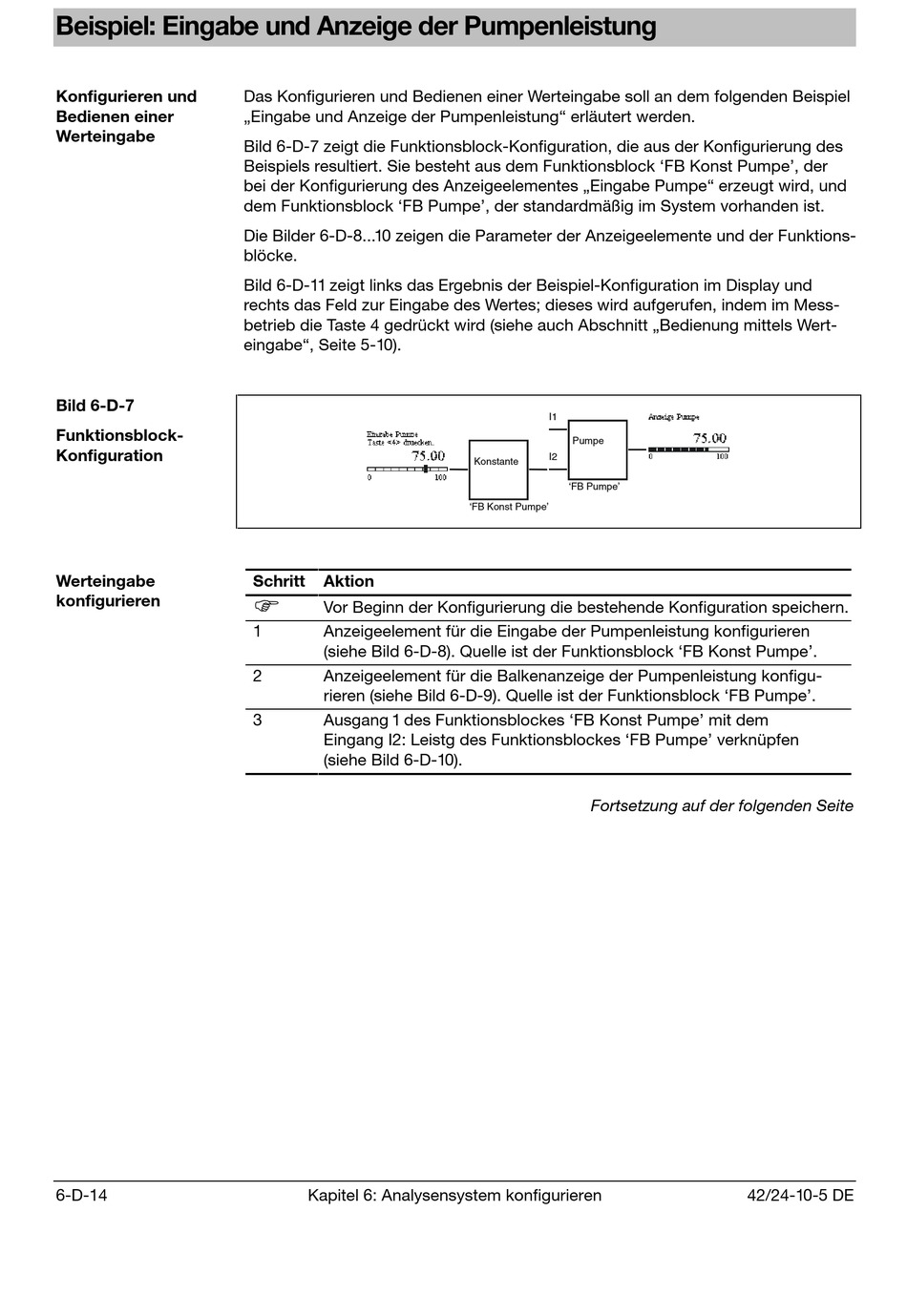

Beispiel: Eingabe und Anzeige der Pumpenleistung

Konfigurieren und
Bedienen einer
Werteingabe
Bild 6-D-7
Funktionsblock-
Konfiguration
Werteingabe
konfigurieren
6-D-14
Das Konfigurieren und Bedienen einer Werteingabe soll an dem folgenden Beispiel
„Eingabe und Anzeige der Pumpenleistung" erläutert werden.
Bild 6-D-7 zeigt die Funktionsblock-Konfiguration, die aus der Konfigurierung des
Beispiels resultiert. Sie besteht aus dem Funktionsblock 'FB Konst Pumpe', der
bei der Konfigurierung des Anzeigeelementes „Eingabe Pumpe" erzeugt wird, und
dem Funktionsblock 'FB Pumpe', der standardmäßig im System vorhanden ist.
Die Bilder 6-D-8...10 zeigen die Parameter der Anzeigeelemente und der Funktions-
blöcke.
Bild 6-D-11 zeigt links das Ergebnis der Beispiel-Konfiguration im Display und
rechts das Feld zur Eingabe des Wertes; dieses wird aufgerufen, indem im Mess-
betrieb die Taste 4 gedrückt wird (siehe auch Abschnitt „Bedienung mittels Wert-
eingabe", Seite 5-10).
Messpunkt
"Eingabe Pumpe"
Schritt Aktion
F
Vor Beginn der Konfigurierung die bestehende Konfiguration speichern.
1 Anzeigeelement für die Eingabe der Pumpenleistung konfigurieren
(siehe Bild 6-D-8). Quelle ist der Funktionsblock 'FB Konst Pumpe'.
2 Anzeigeelement für die Balkenanzeige der Pumpenleistung konfigu-
rieren (siehe Bild 6-D-9). Quelle ist der Funktionsblock 'FB Pumpe'.
3 Ausgang 1 des Funktionsblockes 'FB Konst Pumpe' mit dem
Eingang I2: Leistg des Funktionsblockes 'FB Pumpe' verknüpfen
(siehe Bild 6-D-10).
Kapitel 6: Analysensystem konfigurieren
I1
Pumpe
I2
Konstante
'FB Pumpe'
'FB Konst Pumpe'
Fortsetzung auf der folgenden Seite
Messpunkt
"Anzeige Pumpe"
42/24-10-5 DE
