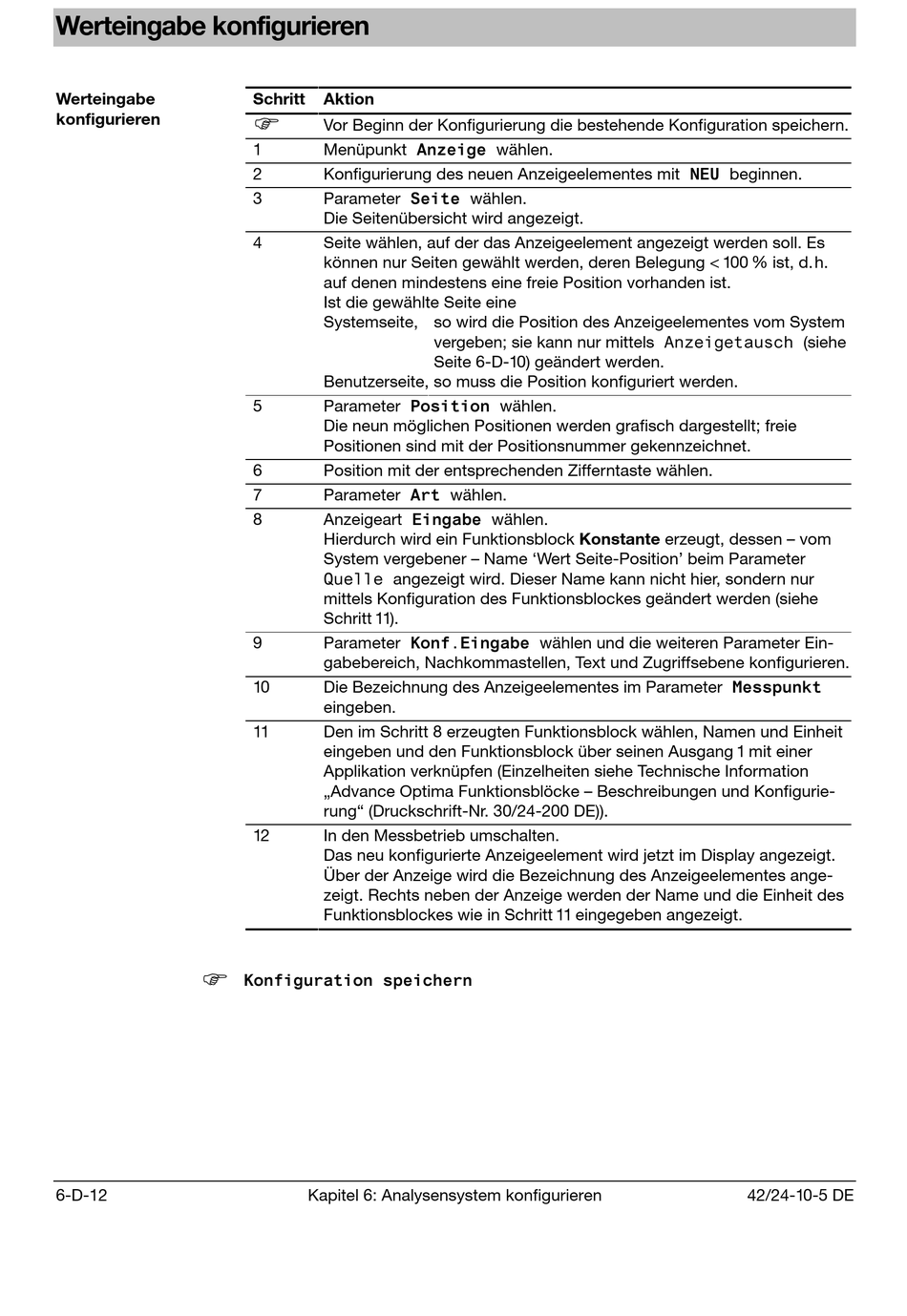

Werteingabe konfigurieren

Werteingabe
konfigurieren
F
6-D-12
Schritt Aktion
F
Vor Beginn der Konfigurierung die bestehende Konfiguration speichern.
Menüpunkt $Q]HLJH wählen.
1
Konfigurierung des neuen Anzeigeelementes mit 1(8 beginnen.
2
Parameter 6HLWH wählen.
3
Die Seitenübersicht wird angezeigt.
4 Seite wählen, auf der das Anzeigeelement angezeigt werden soll. Es
können nur Seiten gewählt werden, deren Belegung < 100 % ist, d.h.
auf denen mindestens eine freie Position vorhanden ist.
Ist die gewählte Seite eine
Systemseite, so wird die Position des Anzeigeelementes vom System
Benutzerseite, so muss die Position konfiguriert werden.
Parameter 3RVLWLRQ wählen.
5
Die neun möglichen Positionen werden grafisch dargestellt; freie
Positionen sind mit der Positionsnummer gekennzeichnet.
6 Position mit der entsprechenden Zifferntaste wählen.
Parameter $UW wählen.
7
Anzeigeart (LQJDEH wählen.
8
Hierdurch wird ein Funktionsblock Konstante erzeugt, dessen – vom
System vergebener – Name 'Wert Seite-Position' beim Parameter
4XHOOH angezeigt wird. Dieser Name kann nicht hier, sondern nur
mittels Konfiguration des Funktionsblockes geändert werden (siehe
Schritt 11).
Parameter .RQI(LQJDEH wählen und die weiteren Parameter Ein-
9
gabebereich, Nachkommastellen, Text und Zugriffsebene konfigurieren.
Die Bezeichnung des Anzeigeelementes im Parameter 0HVVSXQNW
10
eingeben.
11 Den im Schritt 8 erzeugten Funktionsblock wählen, Namen und Einheit
eingeben und den Funktionsblock über seinen Ausgang 1 mit einer
Applikation verknüpfen (Einzelheiten siehe Technische Information
„Advance Optima Funktionsblöcke – Beschreibungen und Konfigurie-
rung" (Druckschrift-Nr. 30/24-200 DE)).
12 In den Messbetrieb umschalten.
Das neu konfigurierte Anzeigeelement wird jetzt im Display angezeigt.
Über der Anzeige wird die Bezeichnung des Anzeigeelementes ange-
zeigt. Rechts neben der Anzeige werden der Name und die Einheit des
Funktionsblockes wie in Schritt 11 eingegeben angezeigt.
.RQILJXUDWLRQ VSHLFKHUQ
Kapitel 6: Analysensystem konfigurieren
vergeben; sie kann nur mittels $Q]HLJHWDXVFK (siehe
Seite 6-D-10) geändert werden.
