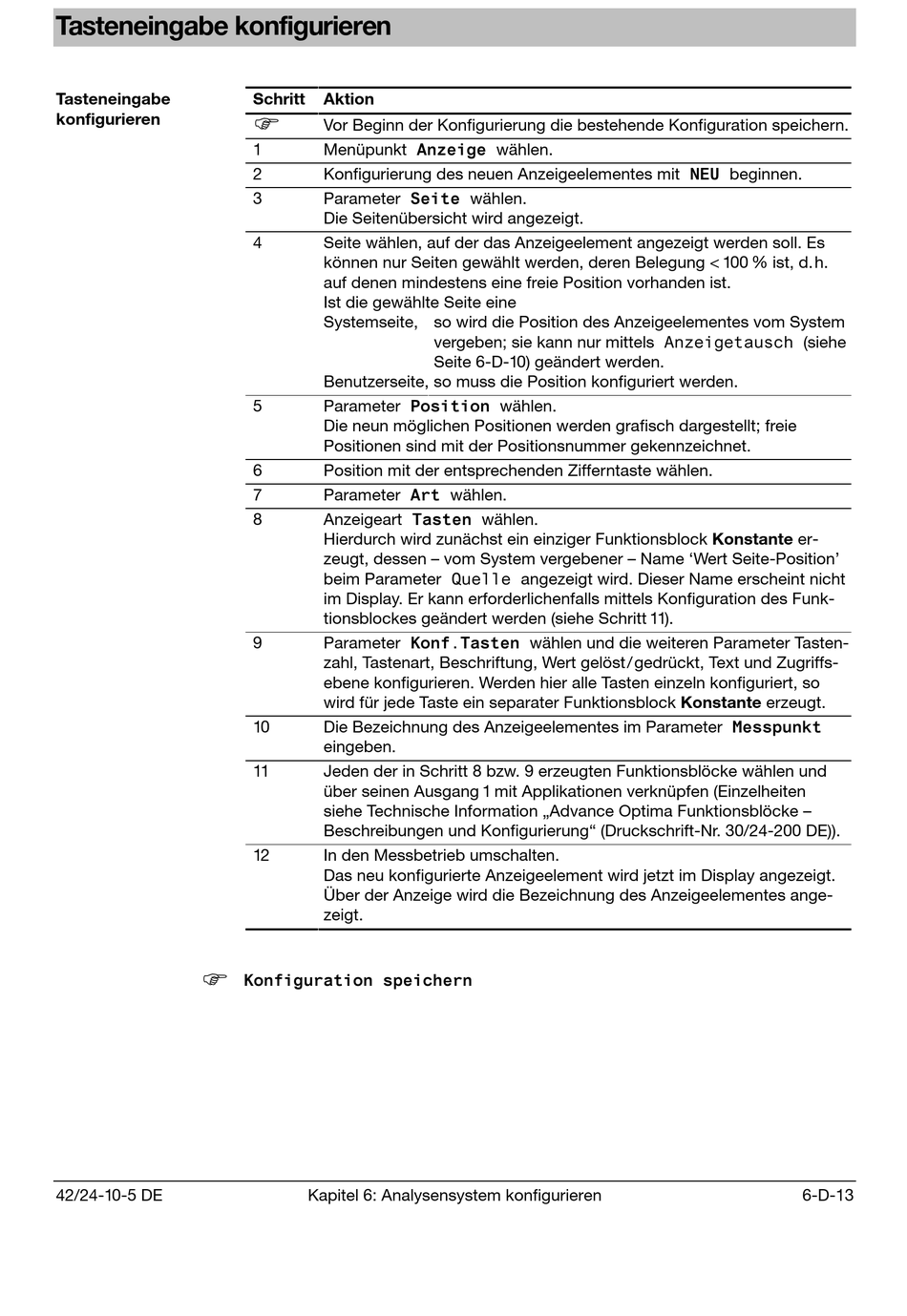

Tasteneingabe konfigurieren

Tasteneingabe
konfigurieren
F
42/24-10-5 DE
Schritt Aktion
F
Vor Beginn der Konfigurierung die bestehende Konfiguration speichern.
Menüpunkt $Q]HLJH wählen.
1
Konfigurierung des neuen Anzeigeelementes mit 1(8 beginnen.
2
Parameter 6HLWH wählen.
3
Die Seitenübersicht wird angezeigt.
4 Seite wählen, auf der das Anzeigeelement angezeigt werden soll. Es
können nur Seiten gewählt werden, deren Belegung < 100 % ist, d.h.
auf denen mindestens eine freie Position vorhanden ist.
Ist die gewählte Seite eine
Systemseite, so wird die Position des Anzeigeelementes vom System
Benutzerseite, so muss die Position konfiguriert werden.
Parameter 3RVLWLRQ wählen.
5
Die neun möglichen Positionen werden grafisch dargestellt; freie
Positionen sind mit der Positionsnummer gekennzeichnet.
6 Position mit der entsprechenden Zifferntaste wählen.
Parameter $UW wählen.
7
Anzeigeart 7DVWHQ wählen.
8
Hierdurch wird zunächst ein einziger Funktionsblock Konstante er-
zeugt, dessen – vom System vergebener – Name 'Wert Seite-Position'
beim Parameter 4XHOOH angezeigt wird. Dieser Name erscheint nicht
im Display. Er kann erforderlichenfalls mittels Konfiguration des Funk-
tionsblockes geändert werden (siehe Schritt 11).
Parameter .RQI7DVWHQ wählen und die weiteren Parameter Tasten-
9
zahl, Tastenart, Beschriftung, Wert gelöst/ gedrückt, Text und Zugriffs-
ebene konfigurieren. Werden hier alle Tasten einzeln konfiguriert, so
wird für jede Taste ein separater Funktionsblock Konstante erzeugt.
Die Bezeichnung des Anzeigeelementes im Parameter 0HVVSXQNW
10
eingeben.
11 Jeden der in Schritt 8 bzw. 9 erzeugten Funktionsblöcke wählen und
über seinen Ausgang 1 mit Applikationen verknüpfen (Einzelheiten
siehe Technische Information „Advance Optima Funktionsblöcke –
Beschreibungen und Konfigurierung" (Druckschrift-Nr. 30/24-200 DE)).
12 In den Messbetrieb umschalten.
Das neu konfigurierte Anzeigeelement wird jetzt im Display angezeigt.
Über der Anzeige wird die Bezeichnung des Anzeigeelementes ange-
zeigt.
.RQILJXUDWLRQ VSHLFKHUQ
Kapitel 6: Analysensystem konfigurieren
vergeben; sie kann nur mittels $Q]HLJHWDXVFK (siehe
Seite 6-D-10) geändert werden.
6-D-13
