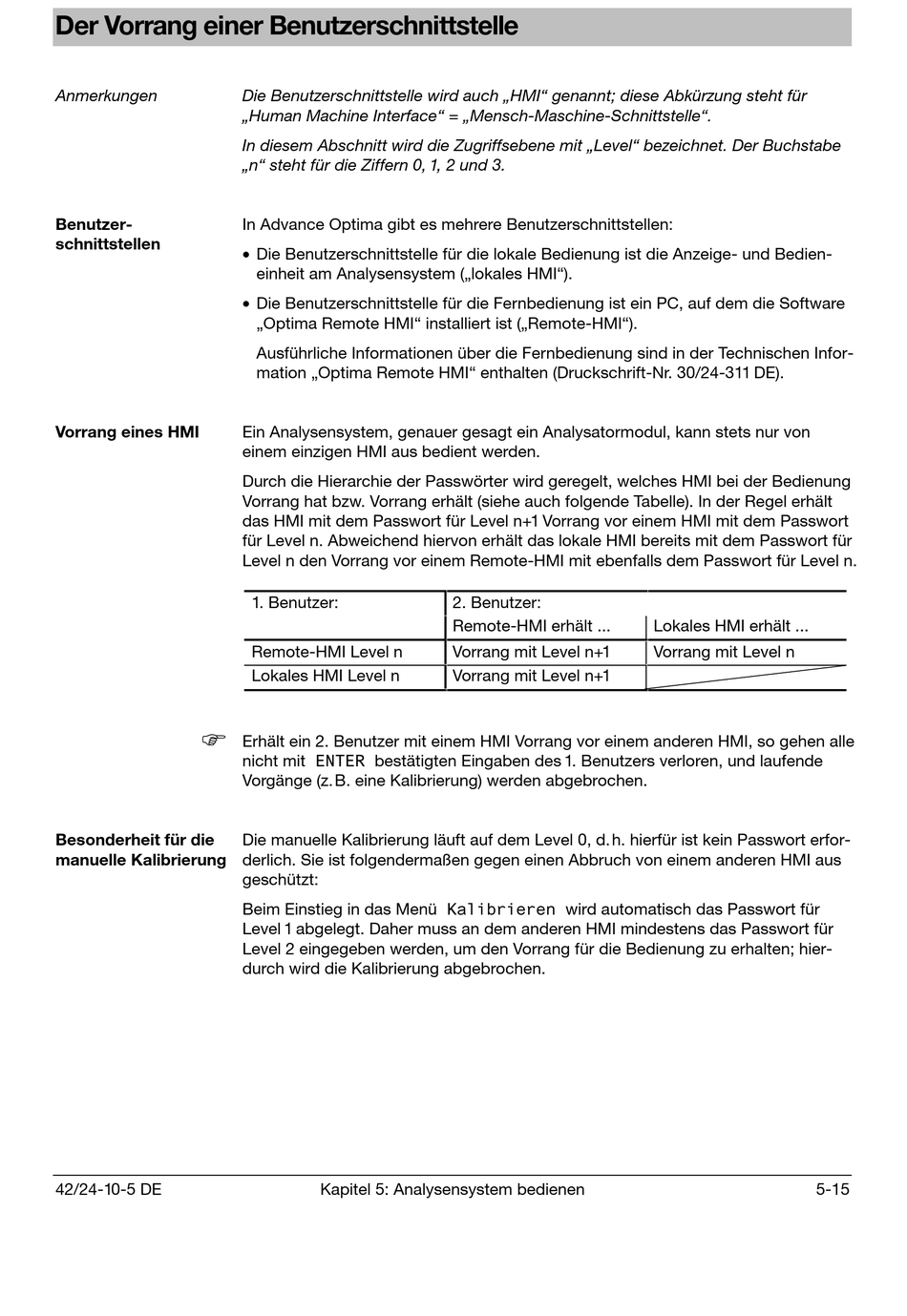

Der Vorrang einer Benutzerschnittstelle

Anmerkungen
Benutzer-
schnittstellen
Vorrang eines HMI
F
Besonderheit für die
manuelle Kalibrierung
42/24-10-5 DE
Die Benutzerschnittstelle wird auch „HMI" genannt; diese Abkürzung steht für
„Human Machine Interface" = „Mensch-Maschine-Schnittstelle".
In diesem Abschnitt wird die Zugriffsebene mit „Level" bezeichnet. Der Buchstabe
„n" steht für die Ziffern 0, 1, 2 und 3.
In Advance Optima gibt es mehrere Benutzerschnittstellen:
• Die Benutzerschnittstelle für die lokale Bedienung ist die Anzeige- und Bedien-
einheit am Analysensystem („lokales HMI").
• Die Benutzerschnittstelle für die Fernbedienung ist ein PC, auf dem die Software
„Optima Remote HMI" installiert ist („Remote-HMI").
Ausführliche Informationen über die Fernbedienung sind in der Technischen Infor-
mation „Optima Remote HMI" enthalten (Druckschrift-Nr. 30/24-311 DE).
Ein Analysensystem, genauer gesagt ein Analysatormodul, kann stets nur von
einem einzigen HMI aus bedient werden.
Durch die Hierarchie der Passwörter wird geregelt, welches HMI bei der Bedienung
Vorrang hat bzw. Vorrang erhält (siehe auch folgende Tabelle). In der Regel erhält
das HMI mit dem Passwort für Level n+1 Vorrang vor einem HMI mit dem Passwort
für Level n. Abweichend hiervon erhält das lokale HMI bereits mit dem Passwort für
Level n den Vorrang vor einem Remote-HMI mit ebenfalls dem Passwort für Level n.
1. Benutzer:
Remote-HMI Level n
Lokales HMI Level n
Erhält ein 2. Benutzer mit einem HMI Vorrang vor einem anderen HMI, so gehen alle
nicht mit (17(5 bestätigten Eingaben des 1. Benutzers verloren, und laufende
Vorgänge (z.B. eine Kalibrierung) werden abgebrochen.
Die manuelle Kalibrierung läuft auf dem Level 0, d.h. hierfür ist kein Passwort erfor-
derlich. Sie ist folgendermaßen gegen einen Abbruch von einem anderen HMI aus
geschützt:
Beim Einstieg in das Menü .DOLEULHUHQ wird automatisch das Passwort für
Level 1 abgelegt. Daher muss an dem anderen HMI mindestens das Passwort für
Level 2 eingegeben werden, um den Vorrang für die Bedienung zu erhalten; hier-
durch wird die Kalibrierung abgebrochen.
Kapitel 5: Analysensystem bedienen
2. Benutzer:
Remote-HMI erhält ...
Vorrang mit Level n+1
Vorrang mit Level n+1
Lokales HMI erhält ...
Vorrang mit Level n
5-15
