Uras 14: Optischer Abgleich

Definition
Wann muss der
optische Abgleich
durchgeführt werden?
Wie wird der
optische Abgleich
durchgeführt?
Anordnung der
Detektoren

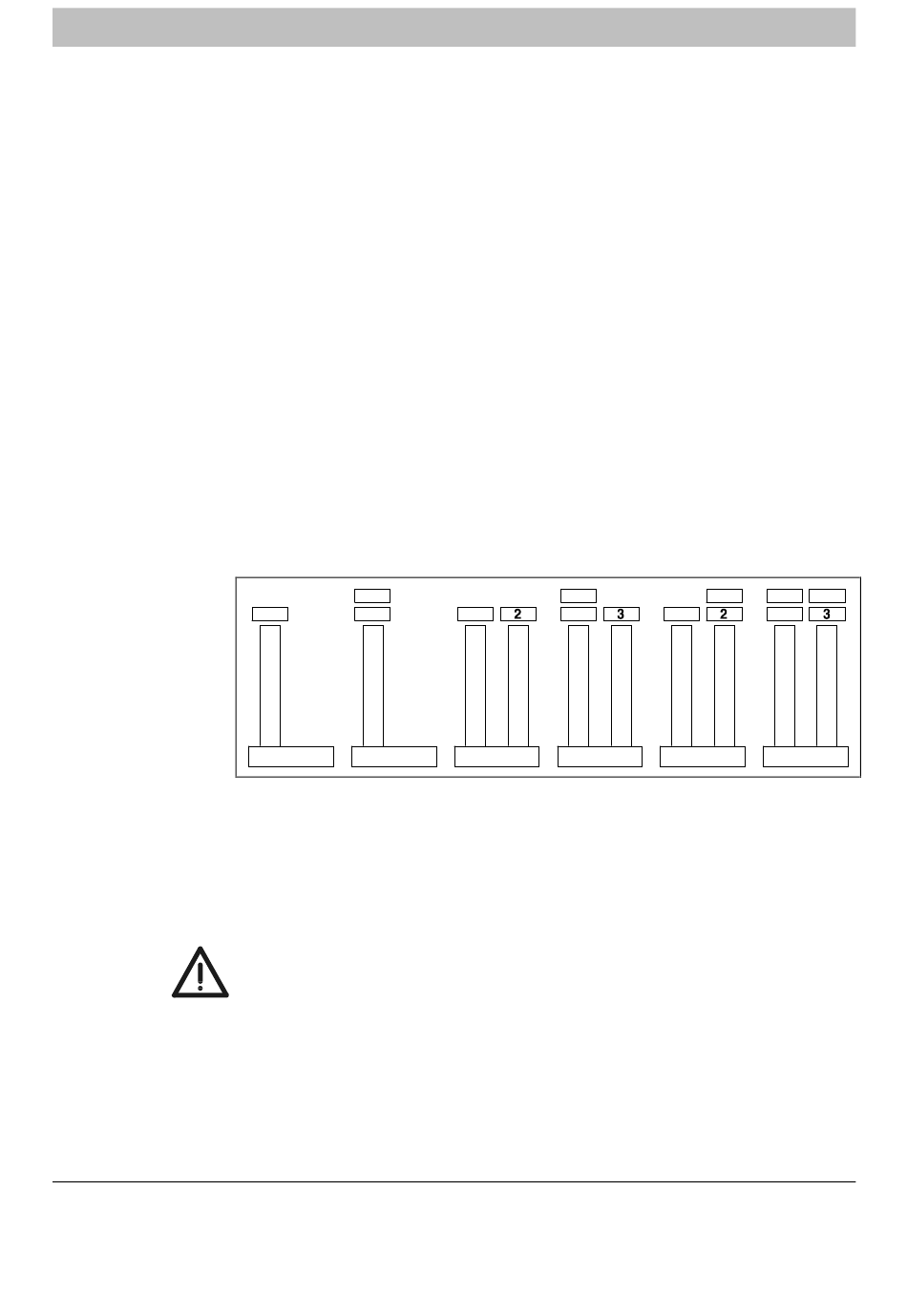

Bild 8-3
Nummerierung der
Detektoren des
Analysatormoduls
Uras 14
Prüfgas
Strahlerschlüssel
Menüpfad
42/24-10-5 DE
Mit dem optischen Abgleich im Analysatormodul Uras 14 wird erreicht, dass am
Detektor die Unsymmetrie der durch die Mess- und die Vergleichsseite der Mess-
küvette einfallenden Strahlung minimiert wird.
Der optische Abgleich muss immer dann durchgeführt werden,
• wenn die Offsetdrift den zulässigen Bereich (50 % des physikalischen Messberei-
ches) überschritten hat oder
• nachdem in einem Strahlengang ein Bauelement (Strahler, Messküvette, Kalibrier-
einheit/-küvette, Detektor) aus- oder eingebaut worden ist.
Der optische Abgleich muss für jeden Strahlengang im Analysatormodul einzeln
durchgeführt werden. Sind in dem Strahlengang zwei Detektoren angeordnet, so
muss der optische Abgleich im – vom Strahler aus gesehen – hinteren Detektor
durchgeführt werden. Beim optischen Abgleich wird mittels mechanischer Blenden
und ggf. durch Drehen des Strahlereinsatzes die Strahlungsintensität im Strahlen-
gang variiert. Hierzu ist es erforderlich, dass das Systemgehäuse geöffnet wird
(siehe Bild 8-4, Seite 8-6).
Die Anordnung der Detektoren ist in Bild 8-3 dargestellt; die Nummerierung der
Detektoren entspricht der Nummerierung der Messkomponenten in der Reihen-
folge, wie sie auf dem Typschild des Analysatormoduls angegeben ist.
2
1
1
Während des optischen Abgleichs muss Nullpunktgas aufgeschaltet sein.
Für das Drehen des Strahlereinsatzes wird der so genannte „Strahlerschlüssel"
benötigt (siehe Bild 8-4, Seite 8-6). Er ist am Analysatormodul befestigt.
ACHTUNG!
Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies
ohne Werkzeug möglich ist, können spannungsführende Teile freigelegt
werden. Auch können Anschlussstellen spannungsführend sein. Arbeiten am
geöffneten Analysensystem unter Spannung dürfen nur von einer Fachkraft
durchgeführt werden, die mit den damit verbundenen Gefahren vertraut ist.
0(18( → 6HUYLFH7HVW → $QDO\VDWRUVSH] $EJOHLFK →
2SWLVFKHU $EJOHLFK
Kapitel 8: Inspektion und Wartung
2
1
1
Fortsetzung auf der folgenden Seite
3
2
4
1
1
8-5
