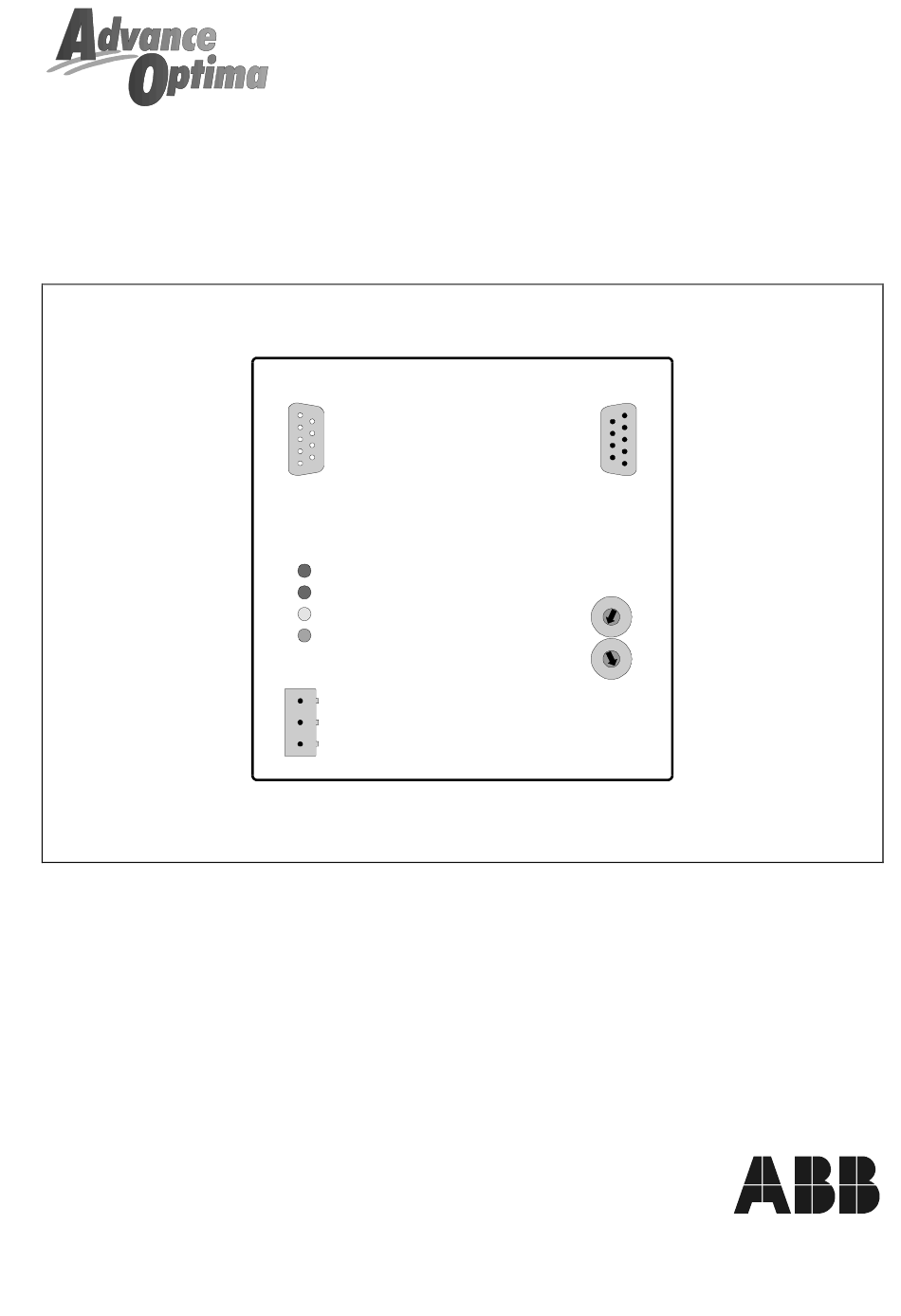

- Seite 1 Advance Optima Profibus-DP-Schnittstelle Betriebsanleitung 42/24-15-0 DE ERR2 ERR1 +24V...
- Seite 2 Advance Optima in ein Profibus-DP-Netzwerk zu integrieren. Die Profibus-DP-Schnittstelle wird hardwaremäßig durch den Protokollkonverter Typ PKV 30-DPS realisiert. Funktion Der Protokollkonverter fungiert als Profibus-DP-Slave und als Modbus-Master. Advance Optima wird über die Modbus-Schnittstelle an den Protokollkonverter angeschlossen (Punkt-zu-Punkt-Verbindung). Technische Daten Technische Daten Prozessor...

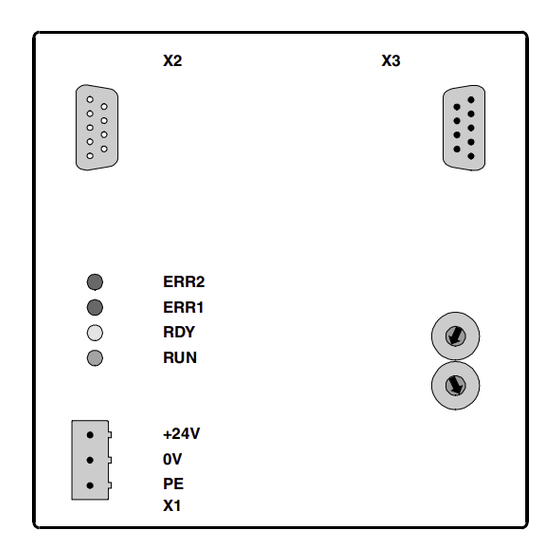

- Seite 3 Protokollkonverter inbetriebnehmen Bild 1 Protokollkonverter Profibus-Schnittstelle (Frontansicht) Modbus-Schnittstelle Status-LEDs ERR2 Adressschalter ERR1 +24V Energieversorgungs- anschluss 24 V DC ACHTUNG! Der Protokollkonverter darf nur an das Analysensystem mit derjenigen Fertigungsnummer angeschlossen werden, die auf einem Aufkleber an der Außenseite des Protokollkonverters angegeben ist. Die Seriennummer des Protokollkonverters und die Fertigungsnummer des zugeordneten Analysen- systems sind auch im Kopf der Tabelle „Profibus-Abbild“...
- Seite 4 . Diese Binärzahl entspricht der Dezimalzahl 12,5. Zusammen mit dem Vorzeichen ergibt sich der Wert –12,5. Abbildung der Die Abbildung der Advance Optima-Daten auf den Profibus geht aus der Tabelle Advance Optima- „Profibus-Abbild“ hervor, die dem Analysensystem beiliegt. Daten auf den...
