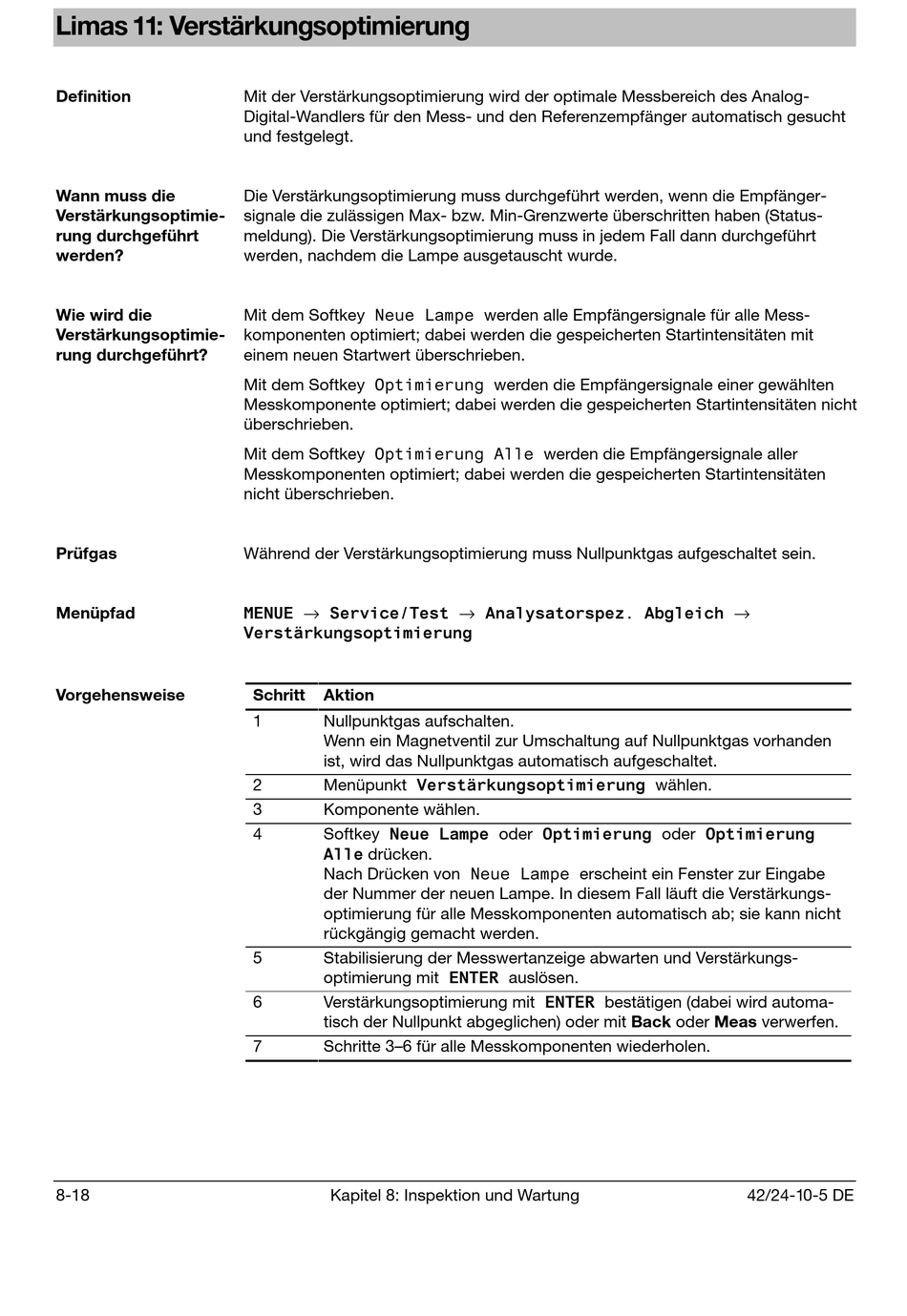

Limas 11: Verstärkungsoptimierung
Definition
Wann muss die
Verstärkungsoptimie-
rung durchgeführt
werden?
Wie wird die
Verstärkungsoptimie-
rung durchgeführt?
Prüfgas
Menüpfad
Vorgehensweise
8-18
Mit der Verstärkungsoptimierung wird der optimale Messbereich des Analog-
Digital-Wandlers für den Mess- und den Referenzempfänger automatisch gesucht
und festgelegt.
Die Verstärkungsoptimierung muss durchgeführt werden, wenn die Empfänger-
signale die zulässigen Max- bzw. Min-Grenzwerte überschritten haben (Status-
meldung). Die Verstärkungsoptimierung muss in jedem Fall dann durchgeführt
werden, nachdem die Lampe ausgetauscht wurde.
Mit dem Softkey 1HXH /DPSH werden alle Empfängersignale für alle Mess-
komponenten optimiert; dabei werden die gespeicherten Startintensitäten mit
einem neuen Startwert überschrieben.
Mit dem Softkey 2SWLPLHUXQJ werden die Empfängersignale einer gewählten
Messkomponente optimiert; dabei werden die gespeicherten Startintensitäten nicht
überschrieben.
Mit dem Softkey 2SWLPLHUXQJ $OOH werden die Empfängersignale aller
Messkomponenten optimiert; dabei werden die gespeicherten Startintensitäten
nicht überschrieben.
Während der Verstärkungsoptimierung muss Nullpunktgas aufgeschaltet sein.
0(18( → 6HUYLFH7HVW → $QDO\VDWRUVSH] $EJOHLFK →
9HUVWlUNXQJVRSWLPLHUXQJ
Schritt Aktion
1 Nullpunktgas aufschalten.
Wenn ein Magnetventil zur Umschaltung auf Nullpunktgas vorhanden
ist, wird das Nullpunktgas automatisch aufgeschaltet.
Menüpunkt 9HUVWlUNXQJVRSWLPLHUXQJ wählen.
2
3 Komponente wählen.
Softkey 1HXH /DPSH oder 2SWLPLHUXQJ oder 2SWLPLHUXQJ
4
$OOH drücken.
Nach Drücken von 1HXH /DPSH erscheint ein Fenster zur Eingabe
der Nummer der neuen Lampe. In diesem Fall läuft die Verstärkungs-
optimierung für alle Messkomponenten automatisch ab; sie kann nicht
rückgängig gemacht werden.
5 Stabilisierung der Messwertanzeige abwarten und Verstärkungs-
optimierung mit (17(5 auslösen.
Verstärkungsoptimierung mit (17(5 bestätigen (dabei wird automa-
6
tisch der Nullpunkt abgeglichen) oder mit Back oder Meas verwerfen.
7 Schritte 3–6 für alle Messkomponenten wiederholen.
