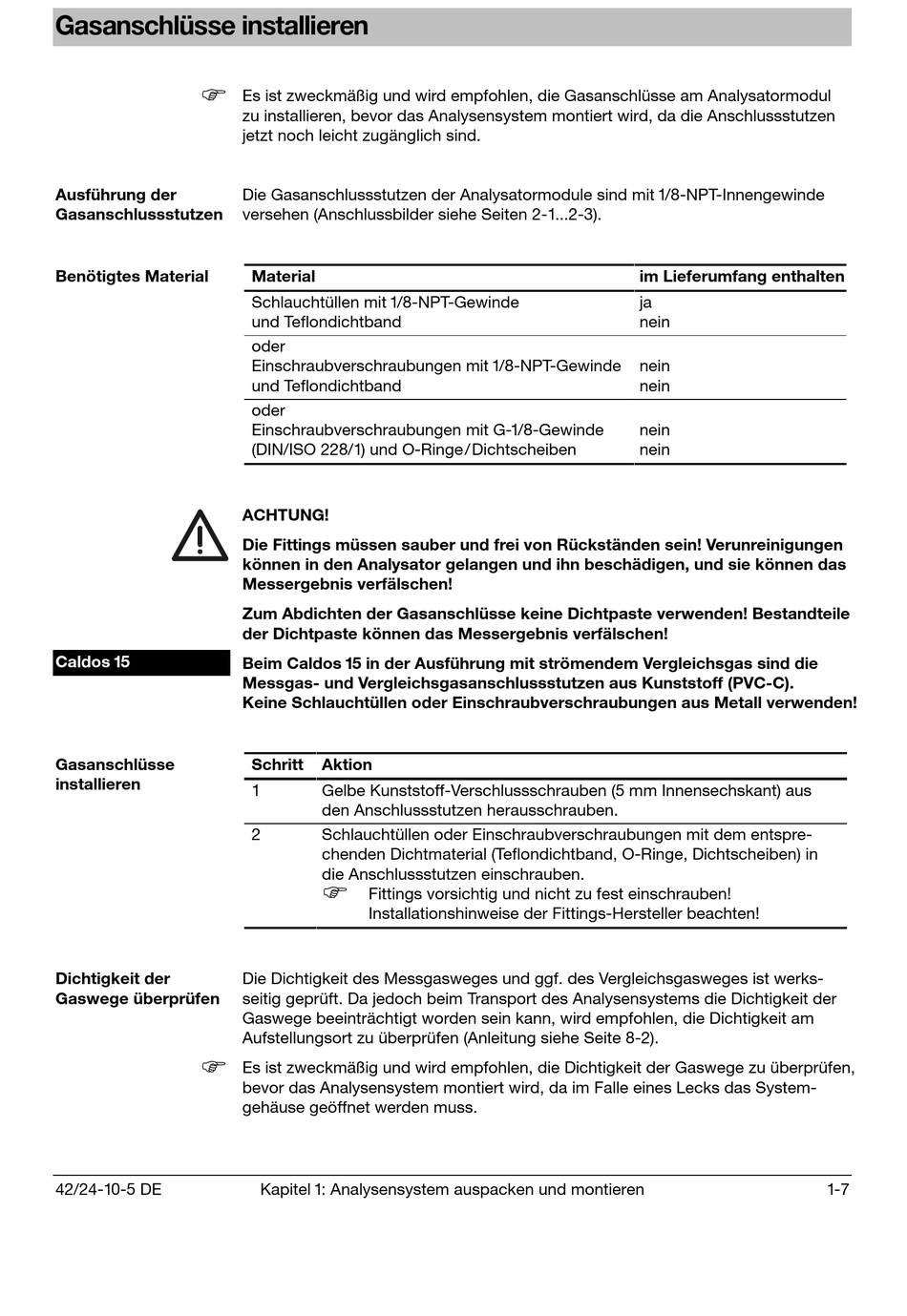

Gasanschlüsse installieren
F
Ausführung der
Gasanschlussstutzen
Benötigtes Material
Caldos 15
Gasanschlüsse
installieren
Dichtigkeit der
Gaswege überprüfen
F
42/24-10-5 DE
Es ist zweckmäßig und wird empfohlen, die Gasanschlüsse am Analysatormodul
zu installieren, bevor das Analysensystem montiert wird, da die Anschlussstutzen
jetzt noch leicht zugänglich sind.
Die Gasanschlussstutzen der Analysatormodule sind mit 1/8-NPT-Innengewinde
versehen (Anschlussbilder siehe Seiten 2-1...2-3).
Material
Schlauchtüllen mit 1/8-NPT-Gewinde
und Teflondichtband
oder
Einschraubverschraubungen mit 1/8-NPT-Gewinde
und Teflondichtband
oder
Einschraubverschraubungen mit G-1/8-Gewinde
(DIN/ISO 228/1) und O-Ringe / Dichtscheiben
ACHTUNG!
Die Fittings müssen sauber und frei von Rückständen sein! Verunreinigungen
können in den Analysator gelangen und ihn beschädigen, und sie können das
Messergebnis verfälschen!
Zum Abdichten der Gasanschlüsse keine Dichtpaste verwenden! Bestandteile
der Dichtpaste können das Messergebnis verfälschen!
Beim Caldos 15 in der Ausführung mit strömendem Vergleichsgas sind die
Messgas- und Vergleichsgasanschlussstutzen aus Kunststoff (PVC-C).
Keine Schlauchtüllen oder Einschraubverschraubungen aus Metall verwenden!
Schritt Aktion
1 Gelbe Kunststoff-Verschlussschrauben (5 mm Innensechskant) aus
den Anschlussstutzen herausschrauben.
2 Schlauchtüllen oder Einschraubverschraubungen mit dem entspre-
chenden Dichtmaterial (Teflondichtband, O-Ringe, Dichtscheiben) in
die Anschlussstutzen einschrauben.
F
Fittings vorsichtig und nicht zu fest einschrauben!
Installationshinweise der Fittings-Hersteller beachten!
Die Dichtigkeit des Messgasweges und ggf. des Vergleichsgasweges ist werks-
seitig geprüft. Da jedoch beim Transport des Analysensystems die Dichtigkeit der
Gaswege beeinträchtigt worden sein kann, wird empfohlen, die Dichtigkeit am
Aufstellungsort zu überprüfen (Anleitung siehe Seite 8-2).
Es ist zweckmäßig und wird empfohlen, die Dichtigkeit der Gaswege zu überprüfen,
bevor das Analysensystem montiert wird, da im Falle eines Lecks das System-
gehäuse geöffnet werden muss.
Kapitel 1: Analysensystem auspacken und montieren
im Lieferumfang enthalten
ja
nein
nein
nein
nein
nein
1-7
