Limas 11: Übertemperatursicherungen austauschen
Wann muss die
Übertemperatursiche-
rung ausgetauscht
werden?
Übertemperatursiche-
rung austauschen
(siehe Bild 8-5)

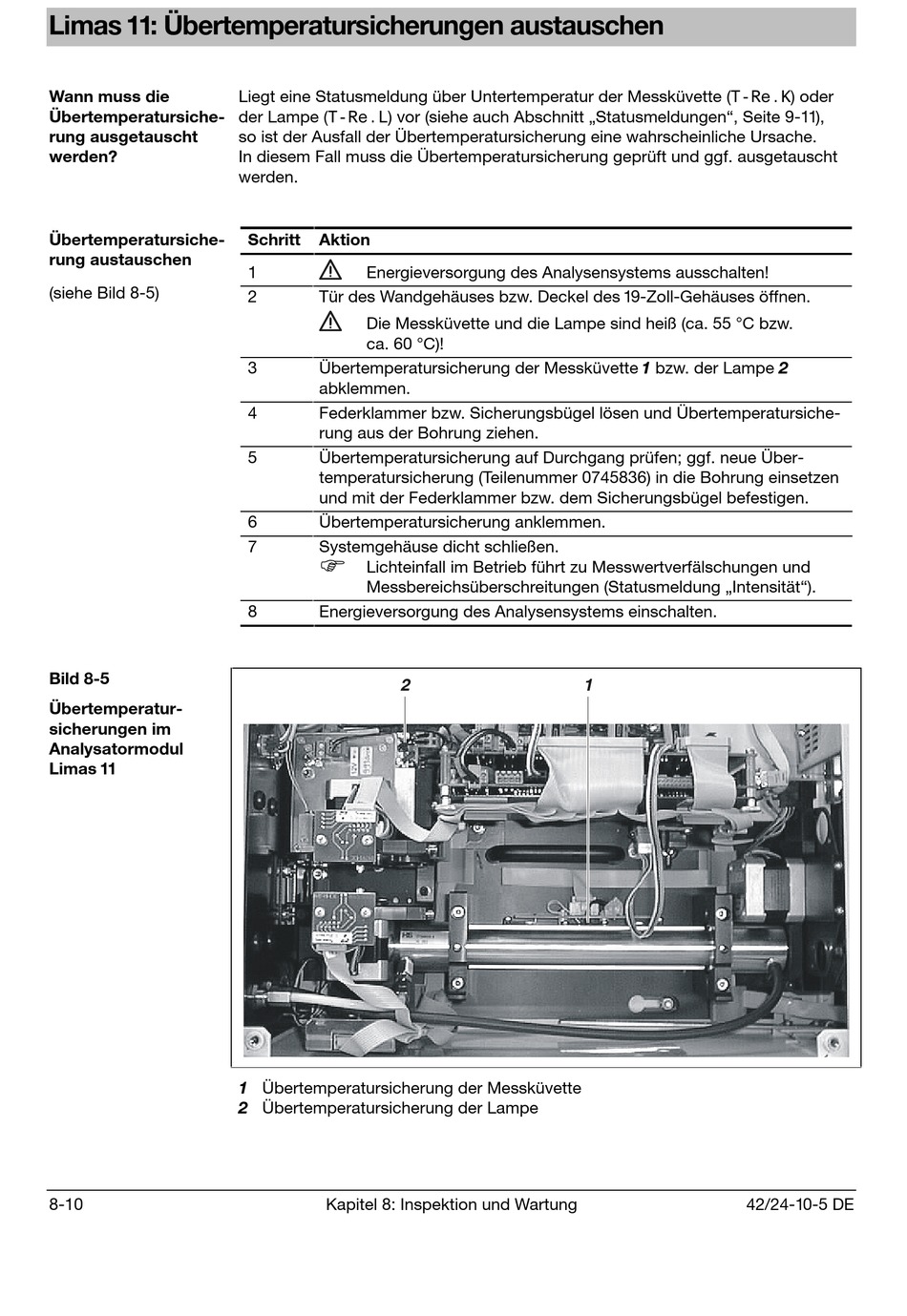

Bild 8-5
Übertemperatur-
sicherungen im
Analysatormodul
Limas 11
8-10
Liegt eine Statusmeldung über Untertemperatur der Messküvette ( 75H. ) oder
der Lampe ( 75H/ ) vor (siehe auch Abschnitt „Statusmeldungen", Seite 9-11),
so ist der Ausfall der Übertemperatursicherung eine wahrscheinliche Ursache.
In diesem Fall muss die Übertemperatursicherung geprüft und ggf. ausgetauscht
werden.
Schritt Aktion
1 Energieversorgung des Analysensystems ausschalten!
2 Tür des Wandgehäuses bzw. Deckel des 19-Zoll-Gehäuses öffnen.
Die Messküvette und die Lampe sind heiß (ca. 55 °C bzw.
ca. 60 °C)!
3 Übertemperatursicherung der Messküvette 1 bzw. der Lampe 2
abklemmen.
4 Federklammer bzw. Sicherungsbügel lösen und Übertemperatursiche-
rung aus der Bohrung ziehen.
5 Übertemperatursicherung auf Durchgang prüfen; ggf. neue Über-
temperatursicherung (Teilenummer 0745836) in die Bohrung einsetzen
und mit der Federklammer bzw. dem Sicherungsbügel befestigen.
6 Übertemperatursicherung anklemmen.
7 Systemgehäuse dicht schließen.
F
Lichteinfall im Betrieb führt zu Messwertverfälschungen und
Messbereichsüberschreitungen (Statusmeldung „Intensität").
8 Energieversorgung des Analysensystems einschalten.
2
1 Übertemperatursicherung der Messküvette
2 Übertemperatursicherung der Lampe
