Parameterbeschreibungen
5-40 Relaisfunktion
Option:
[161] Reversierung aktiv
[165] Hand-Sollwert aktiv
4 4
[166] Fernsollwert aktiv
[167] Startbefehl aktiv
[168] Hand-Betrieb
[169] Autobetrieb
[170] Homing Completed
(Homefahrt
abgeschlossen)
[171] Target Position
Reached (Zielpo-
sition erreicht)
[172] Position Control
Fault (Positionsrege-
lungsfehler)
[173] Position Mech Brake
(Position
Mechanische
Bremse)
[190] STO function active
(STO-Funktion aktiv)
[193] Energiesparmodus
[194] Riemenbruch-
funktion
[239] Fehler der STO-
Funktion
66
®
VLT Midi Drive FC 280
Funktion:
Der Ausgang ist aktiv, wenn der
Frequenzumrichter den Motor im
Linkslauf betreibt (das logische
Produkt der Statusbits Betrieb UND
Reversierung).
Der Ausgang ist aktiv, wenn ein
Startbefehl ausgeführt wird und kein
Stopp- oder Startbefehl aktiv ist.
Der Ausgang ist aktiv, wenn der
Frequenzumrichter im Hand-Betrieb
ist.
Der Ausgang ist aktiv, wenn der
Frequenzumrichter im Auto-Betrieb
ist.
Der Homefahrt-Vorgang ist
abgeschlossen. Diese Option wirkt
sich nur aus, wenn
Parameter 37-00 Application Mode auf
[2] Position Control (Positions-
steuerung) eingestellt ist.
Die Zielposition ist erreicht. Diese
Option wirkt sich nur aus, wenn
Parameter 37-00 Application Mode auf
[2] Position Control (Positions-
steuerung) eingestellt ist.
Im Positionierprozess ist ein Fehler
aufgetreten. Weitere Informationen
zum Fehler finden Sie in
Parameter 37-18 Pos. Ctrl Fault
Reason. Diese Option wirkt sich nur
aus, wenn
Parameter 37-00 Application Mode auf
[2] Position Control (Positions-
steuerung) eingestellt ist.
Zur Auswahl der mechanischen
Steuerung für die Positionierung.
Diese Option wirkt sich nur aus,
wenn Parameter 37-00 Application
Mode auf [2] Position Control (Positi-
onssteuerung) eingestellt ist.
Der Frequenzumrichter/das System
befindet sich im Energiesparmodus.
Siehe Parametergruppe 22-4* Energie-
sparmodus.
Eine Riemenbruchbedingung wurde
erkannt. Siehe Parametergruppe 22-4*
Energiesparmodus.
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
5-41 Ein Verzög., Relais
Range: Funktion:
0.01 s [0.01 - Geben Sie die Einschaltzeit des Relais ein.
*
600 s] Das Relais wird nur aktiviert, wenn die
Bedingung unter Parameter 5-40 Relais-
funktion während der festgelegten Zeit
ununterbrochen bestehen bleibt.

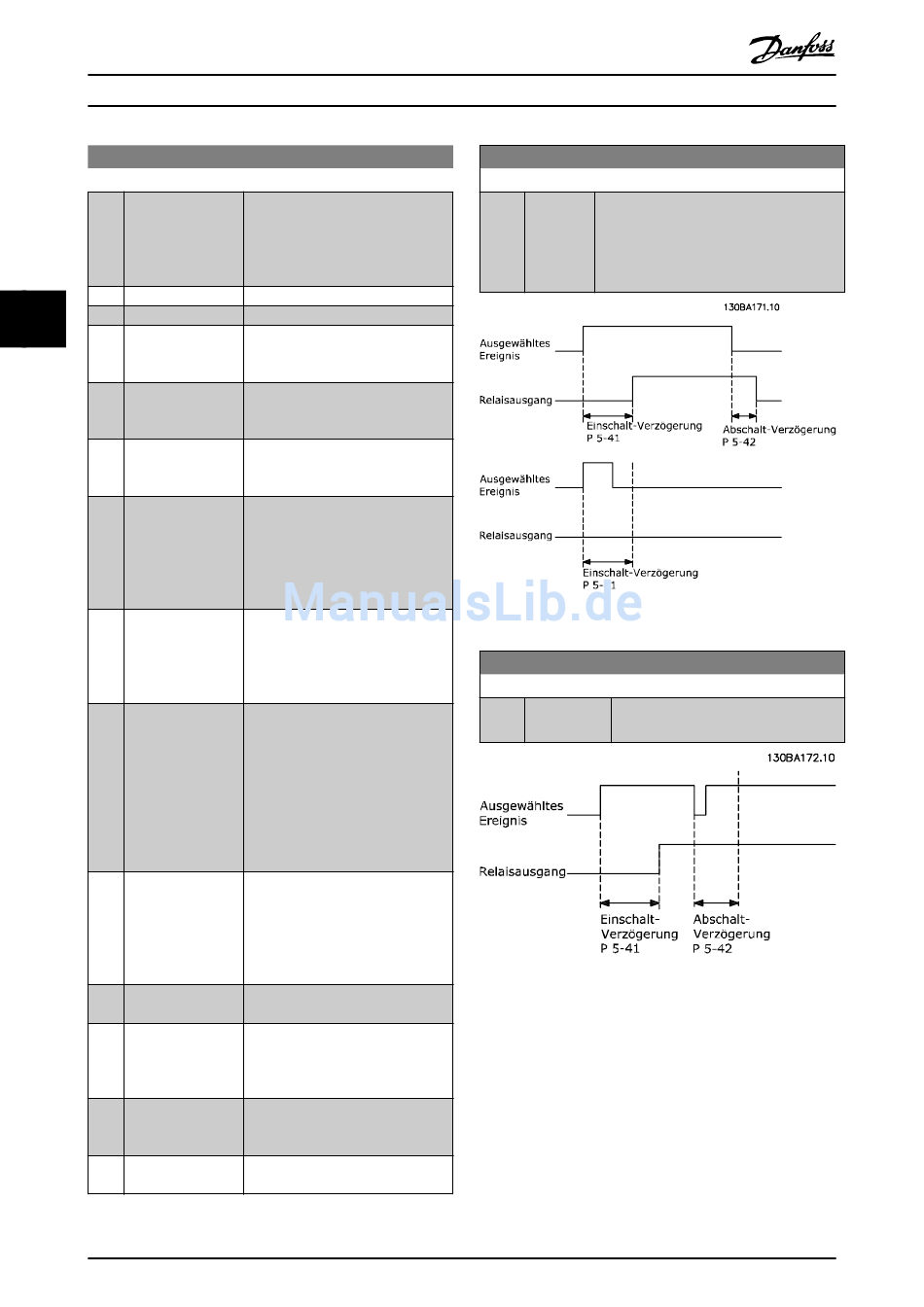

Abbildung 4.10 Ein Verzögerung, Relais
5-42 Aus Verzög., Relais
Range: Funktion:
0.01 s [0.01 - 600 s] Geben Sie die Einschaltverzögerung des
*
Relais ein.
Abbildung 4.11 Aus Verzögerung, Relais
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
4.6.4 5-5* Pulseingänge
Parameter zum Konfigurieren der Skalierungs- und Filter-
einstellungen für die Pulseingänge. Pulseingänge sind
Klemmen 29 und 33. Programmieren Sie Klemme 29
(Parameter 5-13 Klemme 29 Digitaleingang) oder Klemme 33
